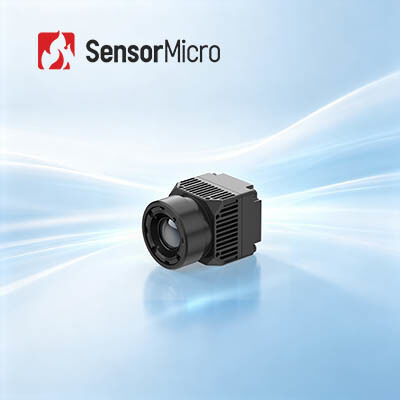

640x512 ความละเอียด 8μm Pixel Pitch Uncooled Infrared Camera Module กับ NETD แบบ 30mk สําหรับการวินิจฉัยทางการแพทย์
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | RoHS; Reach |
| หมายเลขรุ่น | iHA608W |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 | การใช้พลังงาน | 0.6W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 8μm |
| NETD ทั่วไป | ≤30mK | อัตราเฟรม | 25เฮิร์ต |
| เน้น | โมดูลกล้องอินฟราเรดที่ไม่มีการระบายความร้อน,384x288 โมดูลกล้องอินฟราเรดที่ไม่ได้ระบายความร้อน,แกนกล้องความร้อน NETD 50mk ทั่วไป |
||
รายละเอียดสินค้า
โมดูลกล้องอินฟราเรดแบบไม่ระบายความร้อน 640x512 ขนาด 8 ไมโครเมตร NETD ทั่วไป 30mk สำหรับการวินิจฉัยทางการแพทย์
ภาพรวมผลิตภัณฑ์
รุ่น iHA608W ผสานรวม ApexCore 640 * 512 ตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อน ด้วยระยะพิทช์พิกเซล 8 ไมโครเมตร ซึ่งพัฒนาขึ้นอย่างเหมาะสมสำหรับการวัดอุณหภูมิชีวภาพแบบไม่สัมผัส ด้วยความแม่นยำในการวัดที่ควบคุมได้ที่ ±0.5°C เฟิร์มแวร์ประมวลผลภาพทางการแพทย์แบบกำหนดเองถูกฝังไว้เพื่อเพิ่มประสิทธิภาพความละเอียดของภาพความร้อน สร้างการกระจายความร้อนของเป้าหมายแบบเรียลไทม์ และรับรองความถูกต้องและความเสถียรของค่าอุณหภูมิที่วัดได้
เค้าโครงพิกเซลขนาดเล็ก 8 ไมโครเมตร ช่วยลดขนาดโมดูลและมิติโครงสร้างได้อย่างมาก อินเทอร์เฟซคู่ รวมถึงเอาต์พุตวิดีโอ Type-C และการสื่อสารข้อมูล USB2.0 ถูกสงวนไว้เพื่อลดวงจรการรวมระบบให้สั้นลง สถานการณ์ที่ใช้งานได้ครอบคลุมการวินิจฉัยทางการแพทย์ทางคลินิก การคัดกรองโรคจำนวนมาก การรวบรวมอุณหภูมิการปศุสัตว์ และงานชีวภาพ
คุณสมบัติหลัก
การวัดที่แม่นยำ ภาพที่ราบรื่น
• พัฒนาขึ้นสำหรับการตรวจจับอุณหภูมิชีวภาพแบบไม่สัมผัส มีความแม่นยำในการวัดสูง ±0.5°C
• จับคู่กับเลนส์เกรดทางการแพทย์และอัลกอริทึมประมวลผลภาพทางการแพทย์เฉพาะทางสำหรับภาพความร้อนที่คมชัดยิ่งขึ้น
โมดูลขนาดกะทัดรัดพิเศษเพื่อการรวมระบบที่ง่ายดาย
• ใช้ตัวตรวจจับอินฟราเรดพิกเซลขนาดเล็ก ApexCore ขนาด 8 ไมโครเมตร เพื่อย่อขนาดโครงสร้างโมดูล
• มีขนาดเพียง 21*21*31.5 มม. น้ำหนักควบคุมที่ 25±2 กรัม เหมาะอย่างยิ่งกับอุปกรณ์ขนาดกะทัดรัดต่างๆ
การรวมระบบที่มีประสิทธิภาพและความซับซ้อนในการพัฒนากลุ่มลดลง
• อินเทอร์เฟซ Type-C + USB2.0 มาตรฐานสำหรับการรวมระบบที่เร็วขึ้น
• มี SDK สำหรับ Windows / Android / Linux เพื่อลดความซับซ้อนของงานพัฒนา
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | iHA608W |
|---|---|
| ตัวบ่งชี้ตัวตรวจจับ IR | |
| วัสดุไวแสง | Vox |
| ความละเอียด | 640*512 |
| ขนาดพิกเซล | 8 ไมโครเมตร |
| การตอบสนองสเปกตรัม | 8 ไมโครเมตร ~14 ไมโครเมตร |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25Hz |
| เวลาเริ่มต้น | ≤6 วินาที |
| วิดีโอดิจิทัล | RAW/YUV/TMP |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | สีทางการแพทย์/สีเทียม |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | 10°C ~ +50°C |
| ช่วงการวัด | 32°C ~ +42°C |
| ความแม่นยำในการวัด | ±0.5°C หลังจากเริ่มต้น 2 นาที (เมื่อช่วงอุณหภูมิเป้าหมายคือ 32~42°C และอุณหภูมิแวดล้อมคือ 23±3°C) |
| ระยะทางการวัด | 0.5 ม. ถึง 5 ม. และสามารถวัดอุณหภูมิที่ระยะทางต่างๆ ได้ผ่าน SDK |
| SDK | มี SDK สำหรับ Windows/Android/Linux เปิดใช้งานการวิเคราะห์สตรีมวิดีโอ การควบคุมโมดูล การวัดอุณหภูมิแบบอาร์เรย์ที่ครอบคลุม การสร้างภาพอุณหภูมิ การตั้งค่าหน้าต่างอุณหภูมิ และการรวมอุปกรณ์หลายเครื่อง |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | USB (TYPE-C) |
| อินเทอร์เฟซการสื่อสาร | USB |
| อินเทอร์เฟซวิดีโอดิจิทัล | USB2.0 |
| แรงดันไฟฟ้า | 5V±0.5 |
| การใช้พลังงานทั่วไป | 0.6W |
| เลนส์ออปติคัล | |
| ความยาวโฟกัส | 4 มม. |
| ประเภทเลนส์ | โฟกัสคงที่แบบ Athermal |
| F# | 1 |
| FOV (H*V) | 69.2°*55.4° |
| ขนาดทางกายภาพ | |
| ขนาด (มม.) | 21 มม.*21 มม.*31.5 มม. (พร้อมเลนส์ 4 มม.) |
| น้ำหนัก (ก.) | 25 กรัม ±2 (พร้อมเลนส์ 4 มม.) |
| ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -10°C ~ +50°C |
| อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่ง, 40g/11ms, ทิศทางการกระแทก 3 แกน, 6 ทิศทาง |
| ESD | การคายประจุแบบสัมผัส: 6KV การคายประจุในอากาศ: 8KV |
| การรับรอง | |
| การคุ้มครองสิ่งแวดล้อม | ROHS2.0/REACH |
การใช้งานในอุตสาหกรรม
โมดูลความร้อน iHA608W คาดว่าจะถูกนำไปใช้อย่างแพร่หลายในด้านการคัดกรองโรค การบำบัดทางกายภาพการแพทย์แผนจีน การตรวจสุขภาพ การฟื้นฟูสมรรถภาพ ฯลฯ ทั้งในปัจจุบันและอนาคต
ข้อได้เปรียบของกลุ่มผลิตภัณฑ์
กลุ่มผลิตภัณฑ์ที่หลากหลาย
รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงตัวตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการรวมระบบที่หลากหลาย
ผลิตภัณฑ์หลากหลายประเภท
ความละเอียดอาร์เรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และการผสมผสานตัวเลือกเลนส์ ให้ความยืดหยุ่นมากขึ้นสำหรับการใช้งานที่หลากหลาย
ประสิทธิภาพที่โดดเด่น
ภาพที่ชัดเจน ขนาดกะทัดรัด การใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง - ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
การรวมระบบที่ง่ายดาย
ตัวเลือกอินเทอร์เฟซหลายแบบทำให้การรวมระบบง่ายขึ้นและเปิดใช้งานการพัฒนาที่รวดเร็วในหลากหลายสาขาการใช้งาน
คำถามที่พบบ่อย
-
NETD คืออะไร?
NETD ย่อมาจาก "Noise Equivalent Temperature Difference" เป็นการวัดว่าตัวตรวจจับภาพความร้อนสามารถแยกความแตกต่างเล็กน้อยของรังสีความร้อนในภาพได้ดีเพียงใด NETD มักจะแสดงเป็นมิลลิเคลวิน (mK) โดยทั่วไป ยิ่งค่า NETD ต่ำเท่าใด ความไวต่อความร้อนก็จะยิ่งสูงขึ้นเท่านั้น -
SWaP3 คืออะไร?
SWaP3 ย่อมาจาก ขนาด น้ำหนัก พลังงาน ประสิทธิภาพ และราคา บ่งชี้ถึงแนวโน้มเทคโนโลยีของอุตสาหกรรมอินฟราเรด -
DRI คืออะไร?
DRI มักหมายถึงระยะทางการตรวจจับ การรับรู้ และการระบุของระบบถ่ายภาพความร้อน เป็นพารามิเตอร์ที่สำคัญในการตัดสินประสิทธิภาพของระบบถ่ายภาพความร้อน
