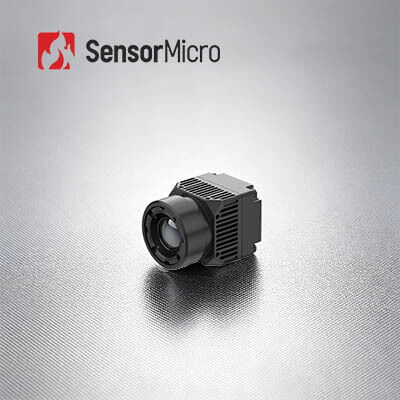

โมดูล LWIR ความละเอียด 640x512 พิกเซล 8 ไมโครเมตร กล้องอินฟราเรดสำหรับระบบถ่ายภาพทางการแพทย์

iHA608W ของเราใช้เซ็นเซอร์อินฟราเรดด้านบน ApexCore 640×512 8μm ซึ่งผลิตขึ้นเป็นพิเศษสำหรับการตรวจสอบอุณหภูมิทางชีวภาพแบบไม่สัมผัสด้วยความแม่นยำสูง ±0.5°C เมื่อติดตั้งอัลกอริธึมภาพทางการแพทย์ สามารถสร้างภาพความร้อนที่คมชัด แสดงการกระจายอุณหภูมิที่แม่นยำ และให้ข้อมูลอุณหภูมิที่เสถียร พิกเซลขนาดเล็ก 8μm ทำให้ทั้งยูนิตเล็กลงและเรียบร้อยยิ่งขึ้น มาพร้อมกับอินเทอร์เฟซวิดีโอ Type-C และพอร์ตการสื่อสาร USB2.0 เพื่อการรวมที่ง่ายและรวดเร็ว ลูกค้าสามารถนำโมดูลนี้ไปใช้กับการวินิจฉัยทางการแพทย์ การตรวจคัดกรองสุขภาพ การทดสอบอุณหภูมิปศุสัตว์ และอุตสาหกรรมที่เกี่ยวข้องมากมาย

• การวัดอุณหภูมิที่แม่นยำและการถ่ายภาพอันประณีต
• ออกแบบมาเฉพาะสำหรับการวัดอุณหภูมิทางชีวภาพแบบไม่สัมผัส โดยมีความแม่นยำสูง ±0.5°C
• จับคู่กับเลนส์เกรดทางการแพทย์และอัลกอริธึมการประมวลผลภาพทางการแพทย์พิเศษเพื่อการถ่ายภาพความร้อนที่คมชัดยิ่งขึ้น
• ฟอร์มแฟคเตอร์ขนาดเล็กและการประกอบที่ง่ายดาย
• สร้างขึ้นบนเครื่องตรวจจับอินฟราเรดพิกเซลขนาดเล็ก ApexCore ขนาด 8μm เพื่อให้ได้โครงสร้างตัวเครื่องที่มีขนาดกะทัดรัดเป็นพิเศษ
• ขนาดกะทัดรัด 21×21×31.5 มม. และน้ำหนักเบา 25±2 กรัม ใช้ได้กับอุปกรณ์ขนาดเล็กหลากหลายประเภท
• บูรณาการอย่างรวดเร็วและการพัฒนาที่ไม่ยุ่งยาก
• อินเทอร์เฟซ Type-C และ USB2.0 มาตรฐานรองรับการรวมระบบที่รวดเร็วยิ่งขึ้น
• ทรัพยากร SDK พร้อมใช้งานสำหรับแพลตฟอร์ม Windows, Android และ Linux เพื่อลดอุปสรรคในการพัฒนาโดยรวม

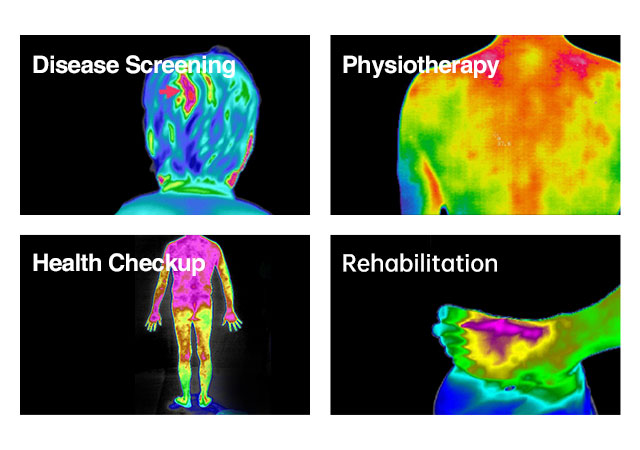

โมดูลระบายความร้อน iHA608W คาดว่าจะมีการใช้กันอย่างแพร่หลายในด้านการคัดกรองโรค กายภาพบำบัดด้วยการแพทย์แผนจีน การตรวจสุขภาพ การฟื้นฟูสมรรถภาพ ฯลฯ ในปัจจุบันและในอนาคต

• ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
• เทคโนโลยีชั้นนำของโลกในอุตสาหกรรมอินฟราเรด
• มีเครื่องตรวจจับอินฟราเรดหลายแบบให้เลือก
• เครื่องตรวจจับ IR ทั้งแบบไม่มีการระบายความร้อนและแบบระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
• การผลิตจำนวนมากเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว
• สายการผลิตสามสายที่มีความสามารถในการผลิตต่อปีสูงถึงเครื่องตรวจจับหลายล้านเครื่อง

บรรจุภัณฑ์โลหะใช้เปลือกท่อโลหะ เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริก (TEC) และตัวจ่ายแบบเรียงเป็นแนว TEC มีบทบาทสำคัญในการรักษาเสถียรภาพอุณหภูมิในการทำงาน เพื่อให้เครื่องตรวจจับอินฟราเรดทำงานที่อุณหภูมิห้อง จึงปรับปรุงความสามารถของเซ็นเซอร์ถ่ายภาพความร้อนในการปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง เช่น หมอกหนา ฝน และหิมะ เป็นต้น

แต่ข้อเสียคือต้นทุนสูงเกินไปคิดเป็นสัดส่วนมากกว่า 60% ของต้นทุนรวมของการผลิตผลิตภัณฑ์ที่ไม่มีการระบายความร้อนทั้งหมด และทำให้วงจรการผลิตยาวนาน วิธีการบรรจุภัณฑ์ดังกล่าวมีไว้สำหรับการใช้งานระดับไฮเอนด์

กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับบรรจุภัณฑ์โลหะซึ่งเป็นเทคโนโลยีบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่เป็นผู้ใหญ่ เมื่อเทียบกับบรรจุภัณฑ์โลหะ ปริมาตรและน้ำหนักของเครื่องตรวจจับที่บรรจุภัณฑ์จะลดลงอย่างมาก สำหรับบรรจุภัณฑ์เซรามิก วงจรอ่านค่ามีฟังก์ชันอุณหภูมิการทำงานที่ปรับเองได้ และไม่จำเป็นต้องรักษาเสถียรภาพของ TEC

บรรจุภัณฑ์ระดับเวเฟอร์หรือที่เรียกว่าบรรจุภัณฑ์ขนาดระดับเวเฟอร์ ได้กลายเป็นส่วนสำคัญของเทคโนโลยีบรรจุภัณฑ์ขั้นสูงในอุตสาหกรรมเซมิคอนดักเตอร์ การบรรจุแผ่นเวเฟอร์ (WLP) คือกระบวนการบรรจุสูญญากาศสูงให้เสร็จสิ้นบนแผ่นเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงเขียนและตัดเพื่อสร้างเครื่องตรวจจับอินฟราเรดตัวเดียว โดยจะดำเนินการขั้นตอนการบรรจุและการทดสอบส่วนใหญ่หรือทั้งหมดโดยตรงบนแผ่นเวเฟอร์ของเครื่องตรวจจับ IR ก่อนที่จะหั่นเป็นลูกเต๋า เป็นแพ็คเกจขนาดชิปที่ได้รับการปรับปรุงใหม่ซึ่งตอบสนองความต้องการของขนาดที่เล็ก น้ำหนักเบา พกพาสะดวก พกพาได้ ราคาต่ำ และประสิทธิภาพการผลิตสูง
