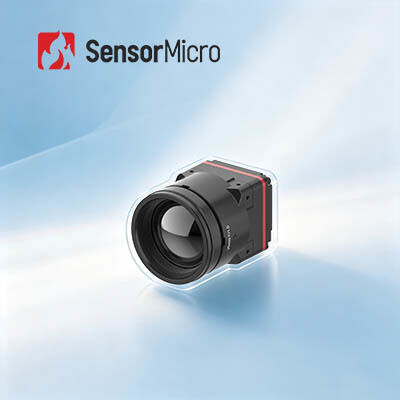

แกนกล้องถ่ายภาพความร้อนแบบไม่ระบายความร้อน ความละเอียด 1280x1024 และขนาดพิกเซล 8 ไมโครเมตร สำหรับการใช้พลังงานต่ำพิเศษ 1W
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL1208 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024/8μm | สุทธิ | ≤30mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | แรงดันไฟฟ้า | 4.5-5.5V |
| การใช้พลังงานโดยทั่วไป | 1W | อินเตอร์เฟซวิดีโอดิจิตอล | MIPI-CSI |
| เน้น | แกนกล้องถ่ายภาพความร้อนแบบไม่ระบายความร้อน 12 ไมครอน,แกนกล้องถ่ายภาพความร้อนเพื่อความปลอดภัย 1280x1024 |
||
รายละเอียดสินค้า
โครงการถ่ายภาพไฟฟ้าขนาดใหญ่ 1280x1024 8μm สําหรับอุปกรณ์ใส่
ภาพรวมสินค้า
ปรับปรุงอุปกรณ์การถ่ายภาพความร้อนของคุณด้วยแกนกล้องอินฟราเรด iTL1208 ที่มีประสิทธิภาพสูงการทําลายข้อจํากัดขนาดแบบดั้งเดิมของกล้องความร้อนเมกะพิกเซล, iTL1208 มีรูปแบบขนาด 22.6 × 22.6 × 34.5 มิลลิเมตรที่คอมแพคทมาก, น้ําหนักเบา 35.7 ± 2 กรัม, และการบริโภคพลังงาน 1W ที่ต่ํามาก, ตอบสนองกับกรณีการใช้งานแบบพกพาและมือถือได้อย่างสมบูรณ์แบบ.
ในฐานะที่เป็นแกนกล้องความร้อนขนาด 8 มกพิกเซลแรกในโลก มันรวมตัวตรวจจับความละเอียดสูง 1280 × 1024 และอัลกอริทึมการปรับปรุงภาพที่ก้าวหน้าเพื่อจับภาพความร้อนที่ละเอียดและละเอียด
SensorMicro มีความเชี่ยวชาญในด้านการออกแบบ, การผลิต, การขายและการตลาดของเครื่องตรวจจับอินฟราเรด, โมดูลความร้อนและแกนกล้องอินฟราเรด.เราให้บริการกับลูกค้าด้วยหลากหลายวิธีการแก้ไขภาพความร้อนอินฟราเรด ที่ลดเวลาการพัฒนาที่สองและลดต้นทุนอย่างมาก.
ลักษณะหลัก
- 8μm Megapixel Breakthrough: ความเร็วของเมกะพิกเซลคล้องความร้อนขนาด 8 เมกะพิกเซลแรกในโลก ที่ใช้พลังงานจากเครื่องตรวจจับอินฟราเรดสูงสุด ApexCore 1280 × 1024 / 8 μm เพื่อสมดุลความละเอียดสูงกับการบูรณาการที่คอมแพคต์มาก
- ผู้นําผลงาน SWaP:ขนาดเพียง 22.6×22.6×34.5 มิลลิเมตร น้ําหนัก 35.7±2 กรัม (รวมกับเลนส์ 12 มิลลิเมตร) และใช้พลังงานเพียง 1 วัตต์ ทําให้รบกวนขนาดในการถ่ายภาพความร้อนเมกะพิกเซล
- ออตติกไร้เยอร์มาเนียม:ออฟติกคอลโคเจนไดต์ที่มีตัวเลือกเลนส์หลายตัว สําหรับความต้องการการใช้งานที่หลากหลาย
- การบูรณาการอย่างรวดเร็วอินเตอร์เฟซการออกภาพ MIPI CSI กับการออกข้อมูล RAW และ YUV สําหรับการบูรณาการระบบที่เรียบง่าย
รายละเอียดสินค้า
| รุ่น | ITL1208 |
|---|---|
| เครื่องตรวจจับ IR ตัวแสดง | วัสดุที่มีความรู้สึก: VOx ความละเอียด: 1280×1024 ขนาดพิกเซล: 8μm การตอบสนองสายสี: 8μm ~ 14μm NETD แบบ: ≤30mK |
| การประมวลภาพ | อัตราการถ่ายภาพดิจิตอล 25/30Hz เวลาเริ่มต้น: ≤ 6 วินาที วิดีโอดิจิตอล: RAW/YUV อัลกอริทึมภาพ: NUC/3DNR/DNS/DRC/EE ภาพแสดง: 10 ประเภท (สีขาวร้อน / ลาวา / เหล็กแดง / เหล็กร้อน / การแพทย์ / แอร์ติก / สายรุ้ง 1 / สายรุ้ง 2 / สีสี / สีดําร้อน) |
| เครื่องไฟฟ้า | อินเตอร์เฟซภายนอกมาตรฐาน: 34Pin_Connector อินเตอร์เฟส: BP04SD-34-0065-R0 อินเตอร์เฟซการสื่อสาร: TTL-232/I2C อินเตอร์เฟซวีดีโอดิจิตอล: MIPI-CSI ความดันไฟฟ้า: 4.5-5.5V การบริโภคพลังงานทั่วไป: 1W |
| เครื่องจักรกล |
ขนาด (รวมกับเลนส์) • เลนส์ 5 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 50 มิลลิเมตร (กระจกภายนอกเลนส์ Φ37 มิลลิเมตร) • เลนส์ 10 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 45.3 มิลลิเมตร (กระจกภายนอกเลนส์ Φ33 มิลลิเมตร) • เลนส์ 12 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 34.5 มิลลิเมตร (กระจกภายนอกเลนส์ Φ26.6 มิลลิเมตร) • เลนส์ขนาด 17 มม: 22.6 มม × 22.6 มม × 35.4 มม (กระจกภายนอก Φ27 มม) • เลนส์ขนาด 25 มม: 22.6 มม × 22.6 มม × 44.2 มม (กระจกภายนอก Φ33 มม) • เลนส์ 35 มิลลิเมตร: 22.6 มิลลิเมตร × 22.6 มิลลิเมตร × 50.9 มิลลิเมตร (กระจกภายนอกเลนส์ Φ43.2 มิลลิเมตร) น้ําหนัก (รวมเลนส์) • 5 มม เลนส์: 85.5±4.5 กรัม • 10 มม เลนส์: 70.5±3.6 กรัม • 12 มิลลิเมตร เลนส์: 35.7 ± 2 กรัม • 17 มม เลนส์: 40.7±2.1 กรัม • 25 มม เลนส์: 71.0±3.6 กรัม • 35 มม เลนส์: 110±5.5 กรัม |
| การปรับตัวต่อสิ่งแวดล้อม | อุณหภูมิการทํางาน: -40 °C ~ + 70 °C อุณหภูมิการเก็บรักษา: -45°C ~ + 85°C ความชื้น: 5%~95%, ไม่หมัก สั่นสะเทือน: 5.35 กรัม สั่นสะเทือนสุ่ม 3 แกน กระแทก: คลื่นซีนส์ครึ่ง, 40g / 11ms, ทิศทางการกระแทก 3 แกน, ทิศทาง 6 การรับรอง: ROHS2.0/REACH เลนส์ออปติกอล: เฟ็กซ์คงที่ Athermal: 5/10/12/17/25/35mm |
การใช้งานในอุตสาหกรรม
โมดูลถ่ายภาพทางความร้อน iTL1208 ถูกใช้อย่างแพร่หลายในงานดับเพลิงป่าไม้ การบํารุงรักษาพลังงาน การตรวจสอบไฟฟ้าโฟโตวอลเตีย การติดตามความปลอดภัย อุปกรณ์ที่ใส่ได้ อุปกรณ์ที่พกพาได้ และอื่นๆ อีกมากมาย
วิธี การ รับใช้ ของ เรา
ขายก่อน
การวิเคราะห์ความต้องการ
การประเมินฉาก
การเลือกสินค้า
การแก้ไขตามความต้องการ
การจัดจําหน่าย
ส่งไว
การบูรณาการระบบและการทดสอบ
การอบรมทางเทคนิค
แนวทางการใช้งาน
บริการหลังการขาย
การวินิจฉัยไกล
บริการรับประกัน
การปรับปรุงฟอร์มแวร์
การบํารุงรักษา
คํา ถาม ที่ ถาม บ่อย
ความละเอียดของเครื่องตรวจจับอินฟราเรดคืออะไร?
นั่นก็คือจํานวนพิกเซลของการถ่ายภาพความร้อน ความละเอียดที่สูงขึ้น หมายถึงจุดการสังเกตและการวัดอุณหภูมิมากขึ้นดังนั้นเป้าหมายขนาดเล็กในระยะทางที่ไกลกว่า สามารถสังเกตและวัดโดยปกติความละเอียดของภาพความร้อนอินฟราเรดจะตั้งแต่ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 ฯลฯ
สนามมอง (FOV)
มันหมายถึงสนามมองสองมิติของอวกาศของวัตถุที่สังเกตโดยระบบแสงของกล้องถ่ายภาพความร้อนอินฟราเรดโดยสมมุติว่าขนาดของตัวตรวจจับคือ A × B, ขนาดของพิกเซลคือ d, และระยะส่องของเลนส์คือ f, จากนั้นมุม FOV ท่ามกลาง θ=2×acrtan (A×d/2f)
หลังจากที่การเลือกชุดตัวตรวจจับและขนาดพิกเซลแล้ว สนามมองเห็นจะเปลี่ยนแปลงไปตามระยะส่องของระบบออปติกส์เท่านั้น: เมื่อระยะส่องยาวกว่า สนามมองเห็นจะแคบลงที่มีระยะแกนไฟที่สั้นกว่า, สนามมองเห็นจะกว้างขึ้น
