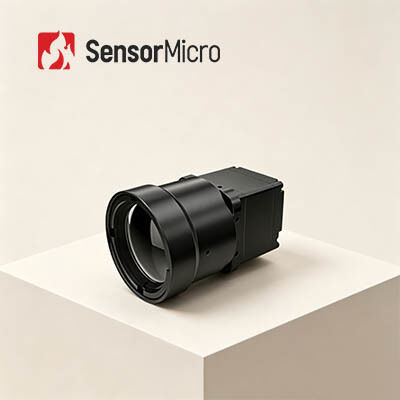

แกนกล้องถ่ายภาพความร้อน LWIR แบบไม่ระบายความร้อน iSE612 พร้อมความละเอียด 640x512 ขนาดพิกเซล 12μm และการทำงานแบบไร้ชัตเตอร์

  • iSE612 Uncooled LWIR Thermal Camera Core with 640x512 Resolution 12μm Pixel Size and Shutterless Operation
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iSE612
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
การใช้พลังงานโดยทั่วไป 0.8W@50Hz@23±3℃ พิมพ์ โมดูลอินฟราเรดที่ไม่มีการระบายความร้อน
ปณิธาน 640x512 / 12μm สุทธิ ≤20mK
การตอบสนองทางสเปกตรัม 8μm ~ 14μm อัตราเฟรมดิจิตอล 50เฮิร์ต
เน้น

แกนกล้อง LWIR 12uM

,

PLUG612 แกนกล้อง LWIR
ฝากข้อความ
รายละเอียดสินค้า
iSE612 แกนกล้องถ่ายภาพความร้อน LWIR ที่ไม่ระบายความร้อน 640x512 12μm พร้อมการถ่ายภาพความร้อนที่ชัดเจน
ภาพรวมผลิตภัณฑ์

แกนถ่ายภาพความร้อน iSE612 รวมเซ็นเซอร์ความร้อนแบบไม่ระบายความร้อนขนาด 640x512/12μm เข้ากับส่วนประกอบทางแสงที่ครอบคลุม วงจรการประมวลผลสัญญาณ และอัลกอริธึมการประมวลผลภาพขั้นสูง เพื่อมอบความคมชัดของภาพที่ยอดเยี่ยมและประสิทธิภาพที่เหนือกว่า

แกนกล้องอินฟราเรดนี้ช่วยลดความจำเป็นในการปรับเทียบชัตเตอร์ จึงสามารถแก้ไขปัญหาการพูดติดอ่างและสัญญาณรบกวนในระหว่างการสังเกตได้อย่างมีประสิทธิภาพ ออกแบบมาเพื่อความต้องการของผู้ใช้ที่หลากหลาย iSE612 รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้, โหมดสลีป, ซูมแบบอิเล็กทรอนิกส์ และคุณสมบัติขั้นสูงอื่นๆ มีอินเทอร์เฟซวิดีโอและตัวเลือกเลนส์ที่หลากหลายเพื่อการรวมที่ง่ายดาย ด้วยการออกแบบที่ปรับให้เหมาะสม SWaP ให้คุณภาพของภาพที่โดดเด่นในการใช้งานที่มีพื้นที่จำกัด

คุณสมบัติหลัก
  • ราบรื่น เสถียร และคุ้มต้นทุนสูง:ไม่จำเป็นต้องปรับเทียบชัตเตอร์ระหว่างการทำงาน ช่วยขจัดปัญหาภาพกระตุกซึ่งพบได้ทั่วไปในระบบที่ใช้ชัตเตอร์แบบดั้งเดิม ใช้เครื่องตรวจจับบรรจุภัณฑ์เซรามิก ApexCore ที่คุ้มต้นทุนสูงด้วย NETD≤20mK
  • กะทัดรัดและน้ำหนักเบา ยืดหยุ่นสำหรับการบูรณาการ:ขนาดเล็กเพียง 25.4×25.4×22.7 มม. น้ำหนักแกนเปลือย ≤26±1.5g การออกแบบโครงสร้างที่ประหยัดพื้นที่ช่วยให้สามารถจัดวางระบบและบูรณาการได้อย่างยืดหยุ่น
  • คุณสมบัติที่หลากหลายสำหรับการบูรณาการอย่างราบรื่น:รองรับอัลกอริธึมความละเอียดสูง, การแสดงภาพซ้อนภาพ, OSD ที่ปรับแต่งได้, โหมดสลีป, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED ต่างๆ เข้ากันได้กับเลนส์ออพติคอลหลายตัวและส่วนประกอบส่วนขยายเพื่อการพัฒนารองและการปรับแต่งระบบที่ง่ายดาย
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง iSE612
ตัวบ่งชี้เครื่องตรวจจับ IR
วัสดุที่ละเอียดอ่อน วอกซ์
ปณิธาน 640×512
ขนาดพิกเซล 12μm
การตอบสนองทางสเปกตรัม 8ไมโครเมตร ~ 14ไมโครเมตร
NETD ทั่วไป ≤20mK
การประมวลผลภาพ
อัตราเฟรมดิจิตอล 50เฮิร์ต
เวลาเริ่มต้น 6ส
วิดีโอดิจิทัล YUV420/YUV422/RGB888/ดิบ
อัลกอริธึมรูปภาพ NUC/DRC/DNS/DDE/SFFC
ไร้ชัตเตอร์ รองรับ
การแสดงภาพ 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน)
ทิศทางของภาพ แนวนอน/แนวตั้ง/แนวทแยง
ซูมดิจิตอล 1x/2x/4x/8x
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 50พิน:BP040SB-50-0114-B-R0
อินเตอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเตอร์เฟซวิดีโอดิจิตอล DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
ส่วนประกอบส่วนขยาย USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
อินเตอร์เฟซไฟฟ้า
แรงดันไฟฟ้า 2.7V~5.3V
การใช้พลังงานโดยทั่วไป 0.8W@50Hz@23±3℃
เครื่องกล/เลนส์
ขนาดแกนเปลือย (มม.) 25.4×25.4×22.7มม φ36×24.3มม
น้ำหนักแกนเปลือย (กรัม) 26±1.5 28±1.5
เลนส์ออฟติคอล ความร้อนแบบโฟกัสคงที่: 4.8 มม./9.1 มม./13 มม./19 มม ความร้อนโฟกัสคงที่: 25 มม./35 มม./50 มม./70 มม./100 มม
โฟกัสแบบแมนนวล: 25 มม./35 มม./50 มม
เลนส์มอเตอร์: 75 มม./100 มม./150 มม
ซูมต่อเนื่อง: 15 ~ 75 มม./20 ~ 100 มม./28 ~ 90 มม./30 ~ 150 มม./30 ~ 180 มม./25 ~ 225 มม.
ผลกระทบ Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง 1500g@0.4ms
การสั่นสะเทือน 5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน
ส่วนประกอบชัตเตอร์ ไม่จำเป็น
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การรับรอง ROHS2.0/การเข้าถึง
การใช้งานทางอุตสาหกรรม
วิสัยทัศน์อุตสาหกรรม การดับเพลิงและกู้ภัย การเฝ้าระวังความปลอดภัย การสังเกตการณ์กลางแจ้ง วิชันซิสเต็ม เครื่องใช้ไฟฟ้า
ข้อดีของเรา
  • เอกสารครบถ้วน:คู่มือผลิตภัณฑ์ คู่มือการตั้งค่า และการอ้างอิงการเลือกเพื่อนำไปใช้งานได้ทันที
  • ความช่วยเหลือด้านการพัฒนาและการทดสอบ:ตัวอย่างการทดสอบแบบรวม การประเมินประสิทธิภาพ และบริการตรวจสอบพารามิเตอร์
  • ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง:SDK, API, อัลกอริธึม และเครื่องมือแก้ไขจุดบกพร่องสำหรับการบูรณาการเชิงลึก
  • การสนับสนุนทางเทคนิคระยะไกล:การสนับสนุนตลอด 24 ชั่วโมงทุกวันพร้อมการตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที
  • การรับประกัน:ชิ้นส่วนดั้งเดิมและการยึดมั่นในกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
ความละเอียดของเครื่องตรวจจับอินฟราเรดคืออะไร?
ความละเอียดของเครื่องตรวจจับอินฟราเรดหมายถึงจำนวนพิกเซลในการถ่ายภาพความร้อน ความละเอียดที่สูงขึ้นหมายถึงจุดสังเกตและการวัดอุณหภูมิที่มากขึ้น ทำให้สามารถตรวจจับเป้าหมายขนาดเล็กในระยะไกลได้ ความละเอียดของการถ่ายภาพความร้อนอินฟราเรดทั่วไปมีตั้งแต่ 256x192, 384x288, 640x512, 800x600, 1024x768 ถึง 1280x1024 โดยทั่วไปความละเอียดที่สูงขึ้นจะทำให้ต้นทุนของเครื่องตรวจจับเพิ่มขึ้น
ขอบเขตการมองเห็น (FOV) คืออะไร?
ขอบเขตการมองเห็นหมายถึงขอบเขตการมองเห็นสองมิติของพื้นที่วัตถุที่สังเกตได้จากระบบออพติคอลของกล้องถ่ายภาพความร้อนอินฟราเรด ยกตัวอย่าง FOV ในแนวนอน โดยมีอาร์เรย์ของตัวตรวจจับ A×B, ขนาดพิกเซล d และทางยาวโฟกัสของเลนส์ f, มุม FOV ในแนวนอน θ=2×arctan(A×d/2f) หลังจากเลือกอาร์เรย์ตัวตรวจจับและขนาดพิกเซลแล้ว มุมมองจะเปลี่ยนไปตามทางยาวโฟกัสของระบบออพติคอลเท่านั้น ความยาวโฟกัสที่ยาวขึ้นส่งผลให้มุมมองภาพแคบลง ในขณะที่ทางยาวโฟกัสสั้นลงจะให้มุมมองที่กว้างขึ้น
