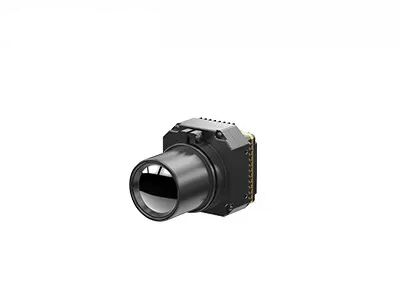

PLUG612 แกนกล้อง LWIR ที่ไม่มีการระบายความร้อน 640x512 12μm พร้อมการถ่ายภาพความร้อนที่ชัดเจน

สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ GST
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น ปลั๊ก612
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา Negotiable
เงื่อนไขการชำระเงิน แอล/C, ที/ที

ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง

Whatsapp:0086 18588475571

วีแชท: 0086 18588475571

Skype: sales10@aixton.com

หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
พิมพ์ โมดูลอินฟราเรดที่ไม่มีการระบายความร้อน ปณิธาน 640x512/12μm
การใช้พลังงานโดยทั่วไป <1.2W สพธอ <30mK
ขนาด 44.5x44.5x36.6มม น้ำหนัก ≤85g
แสงสูง

แกนกล้อง LWIR 12uM

,

PLUG612 แกนกล้อง LWIR

ฝากข้อความ
รายละเอียดสินค้า
PLUG612 LWIR โมดูลความร้อน



PLUG612 โมดูลกล้องอินฟราเรด LWIR 640x512 / 12μm ที่ไม่มีการระบายความร้อนพร้อมการถ่ายภาพความร้อนที่ชัดเจน



รายละเอียดสินค้า



PLUG612 เป็นหนึ่งในโมดูลกล้องความร้อน IR แบบไม่ระบายความร้อน PLUG ซีรีส์ที่พัฒนาโดย Global Sensor Technology (GST)



ประกอบด้วยเซนเซอร์ตรวจจับความร้อนแบบไม่ระบายความร้อนขนาด 640x512 / 12µm ชุดส่วนประกอบออปติคัลเต็มรูปแบบ วงจรประมวลผลสัญญาณ และอัลกอริทึมการประมวลผลภาพที่เป็นเอกลักษณ์ แกนประมวลผลภาพความร้อน PLUG612 ให้ภาพที่คมชัดและประสิทธิภาพที่เหนือกว่า



โมดูลระบายความร้อนแบบไม่ระบายความร้อน PLUG612 สามารถใช้ในพื้นที่ต่างๆ เช่น การสังเกตสัตว์ การค้นหาและช่วยเหลือ การดับเพลิง การบรรทุก UAV เป็นต้น



เทคโนโลยี Global Sensor เป็นผู้จัดจำหน่ายเครื่องตรวจจับอินฟราเรดชั้นนำและผู้ผลิตโมดูลกล้อง OEMบริษัทครอบคลุมพื้นที่ 30,000 ตารางเมตรพร้อมห้องสะอาด 20,000 ตารางเมตรซึ่งสามารถให้บริการลูกค้าด้วยผลิตภัณฑ์อินฟราเรดที่มีเสถียรภาพ



คุณสมบัติหลัก


- NETD <30mk, ความไวแสงสูง
- ประสิทธิภาพที่มั่นคง
- บูรณาการง่าย
- คุณภาพของภาพและรายละเอียดที่ชัดเจน
- ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง



ข้อมูลจำเพาะของผลิตภัณฑ์



แบบอย่าง ปลั๊ก612
ประสิทธิภาพของเครื่องตรวจจับ IR
ปณิธาน 640x512
สนามพิกเซล 12μm
ช่วงสเปกตรัม 8~14μm
สพธอ <30mk
การประมวลผลภาพ
อัตราเฟรม 9Hz/25Hz/30Hz/50Hz/60Hz
เวลาเริ่มต้น <10 วินาที
วิดีโออะนาล็อก PAL/NTSC
วิดีโอดิจิทัล RAW/YUV/BT656/LVDS
ส่วนประกอบส่วนขยาย USB/Camerlink
โหมดลดแสง เชิงเส้น/ฮิสโตแกรม/ผสม
ซูมแบบดิจิตอล ซูมต่อเนื่อง 1~8X ขนาดขั้นที่ 1/8
การแสดงภาพ สีดำร้อน/สีขาวร้อน/หลอกสี
ทิศทางของภาพ พลิกแนวนอน/แนวตั้ง/แนวทแยง
อัลกอริทึมรูปภาพ NUC/AGC/IDE
ข้อกำหนดทางไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน อินเทอร์เฟซ 50pin_HRS
โหมดการสื่อสาร RS232-TTL, 115200bps
การจ่ายแรงดัน 4~6V
การใช้พลังงานโดยทั่วไป <1.2W
ลักษณะทางกายภาพ
ขนาด (มม.) 44.5x44.5x36.6
น้ำหนัก ≤85g
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C ~ +70°C
อุณหภูมิในการจัดเก็บ -45°C ~ +85°C
ความชื้น 5%~95% ไม่มีการควบแน่น
การสั่นสะเทือน การสั่นสะเทือนแบบสุ่ม 5.35grms, 3 แกน
ช็อก Half-sine Wave, 40g/11ms, 3 แกน 6 ทิศทาง
เลนส์
เลนส์เสริม โฟกัสคงที่ Athermal: 13mm/19mm/24mm



การประยุกต์ใช้ในอุตสาหกรรม



โมดูลกล้องตรวจจับความร้อน PLUG612 ใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยและการตรวจสอบ, กลางแจ้ง, การกู้ภัยที่บังคับใช้กฎหมาย, การดับเพลิงและกู้ภัย, ADAS, UAV Payloads เป็นต้น



PLUG612 แกนกล้อง LWIR ที่ไม่มีการระบายความร้อน 640x512 12μm พร้อมการถ่ายภาพความร้อนที่ชัดเจน 0



ข้อดีของเรา



PLUG612 แกนกล้อง LWIR ที่ไม่มีการระบายความร้อน 640x512 12μm พร้อมการถ่ายภาพความร้อนที่ชัดเจน 1



คำถามที่พบบ่อย



1. ความละเอียดของเครื่องตรวจจับอินฟราเรดคืออะไร



นั่นคือจำนวนพิกเซลของการถ่ายภาพความร้อนความละเอียดที่สูงขึ้นหมายถึงจุดสังเกตและจุดวัดอุณหภูมิที่มากขึ้น ดังนั้นจึงสามารถสังเกตและวัดชิ้นงานขนาดเล็กในระยะไกลได้โดยปกติความละเอียดของการถ่ายภาพความร้อนด้วยอินฟราเรดจะอยู่ในช่วงตั้งแต่ 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 เป็นต้น ด้วยความละเอียดสูง ค่าใช้จ่ายของเครื่องตรวจจับจะสูงขึ้น



2. มุมมอง (FOV)



หมายถึงขอบเขตการมองเห็นสองมิติของพื้นที่วัตถุที่สังเกตได้จากระบบออพติคอลของกล้องถ่ายภาพความร้อนอินฟราเรดยกตัวอย่าง FOV แนวนอน สมมติว่าขนาดอาร์เรย์ของเครื่องตรวจจับคือ A×B ขนาดพิกเซลคือ d และทางยาวโฟกัสของเลนส์คือ f จากนั้นมุม FOV ในแนวนอน θ=2×acrtan (A×d/2f) .

หลังจากเลือกอาร์เรย์เครื่องตรวจจับและขนาดพิกเซลแล้ว ขอบเขตการมองเห็นจะเปลี่ยนตามความยาวโฟกัสของระบบออปติคัลเท่านั้น: ด้วยความยาวโฟกัสที่ยาวขึ้น ขอบเขตการมองเห็นจะแคบลงด้วยทางยาวโฟกัสที่สั้นลง มุมมองภาพจะกว้างขึ้น
