ความละเอียด 1280 × 1024 8μmขนาดพิกเซล 30mK NETD โมดูลกล้องถ่ายภาพความร้อนที่ไม่มีการระบายความร้อนความละเอียดสูง

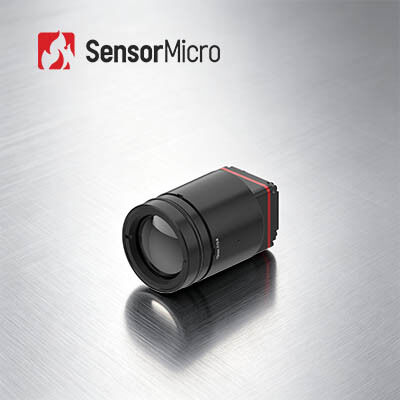

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL1208
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 1280x1024 / 8μm เลนส์กล้อง มีจำหน่ายหลายรายการ
อัลกอริธึมรูปภาพ NUC/3DNR/DNS/DRC/EE สุทธิ ≤30mK
ช่วงสเปกตรัม 8~14μm LW อินเตอร์เฟซวิดีโอดิจิตอล MIPI-CSI
เน้น

โมดูลกล้องอินฟราเรด 640x512

,

Payloads โมดูลกล้องอินฟราเรด
ฝากข้อความ
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อนแบบไม่เย็น 1280*1024 / 8 ไมโครเมตร ความละเอียดสูง
ภาพรวมผลิตภัณฑ์

เรายินดีที่จะแนะนำโมดูลถ่ายภาพความร้อน iTL1208 ของเรา ซึ่งเป็นแกนกล้องอินฟราเรดความละเอียด 8 ไมโครเมตร รุ่น iTL1208 ที่ออกแบบมาเป็นพิเศษสำหรับผู้ซื้อทั่วโลกที่เน้นส่วนประกอบความร้อนที่มี SWaP ต่ำและประสิทธิภาพต้นทุนสูง โมดูลขนาดกะทัดรัดนี้มีขนาดโดยรวม 22.6*22.6*34.5 มม. และน้ำหนักสุทธิ 35.7 กรัม พร้อมเลนส์มาตรฐาน 12 มม. ทำให้สามารถปรับเปลี่ยนได้สูงสำหรับผลิตภัณฑ์ปลายทางแบบพกพาและแบบเคลื่อนที่หลักในต่างประเทศ

ให้ความไวความร้อนที่โดดเด่นด้วย NETD 30mK และภาพความร้อน HD ความละเอียด 1280*1024 ที่คมชัด โดยอาศัยอัลกอริทึมการปรับภาพในตัว อินเทอร์เฟซอุตสาหกรรมมาตรฐานทั้งหมดถูกสงวนไว้: MIPI CSI, เอาต์พุตข้อมูล RAW/YUV คู่ และช่องสัญญาณควบคุมอนุกรม/I2C เราสนับสนุนการทดสอบตัวอย่าง คำสั่งทดลองผลิตจำนวนน้อย และคำแนะนำทางเทคนิคข้ามพรมแดนเต็มรูปแบบสำหรับการประกอบผลิตภัณฑ์ในท้องถิ่นและการเปิดตัวสู่ตลาดของคุณ

คุณสมบัติหลัก
  • การออกแบบน้ำหนักเบาเป็นพิเศษ
    ขนาดกะทัดรัด 22.6*22.6*34.5 มม. และน้ำหนัก 35.7 กรัม (รวมเลนส์ 12 มม.)
    ระดับการรวมระบบสูงสุดในระดับเดียวกัน
  • ความไวสูง การตรวจจับที่แม่นยำ
    ขนาดพิกเซลเล็กพิเศษ 8 ไมโครเมตร พร้อมความละเอียด 1280*1024 ให้รายละเอียดที่ละเอียดและภาพที่ชัดเจน
    NETD ทั่วไป ≤ 30mK ช่วยให้ตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยได้อย่างน่าเชื่อถือ
  • การพัฒนาที่ง่ายดาย การรวมระบบที่รวดเร็ว
    มีตัวเลือกเลนส์ออปติคัลหลายแบบเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย
    รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI
    เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น iTL1208
ตัวบ่งชี้ตัวตรวจจับอินฟราเรด วัสดุไวแสง: VOx
ความละเอียด: 1280*1024
ขนาดพิกเซล: 8 ไมโครเมตร
การตอบสนองสเปกตรัม: 8 ไมโครเมตร ~ 14 ไมโครเมตร
NETD ทั่วไป: ≤30mK
การประมวลผลภาพ อัตราเฟรมดิจิทัล: 25/30Hz
เวลาเริ่มต้น: ≤6 วินาที
วิดีโอดิจิทัล: RAW/YUV
อัลกอริทึมภาพ: NUC/3DNR/DNS/DRC/EE
การแสดงผลภาพ: 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
ซอฟต์แวร์ PC การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า อินเทอร์เฟซภายนอกมาตรฐาน: อินเทอร์เฟซคอนเนคเตอร์ 34 พิน: BP04SD-34-0065-R0
อินเทอร์เฟซการสื่อสาร: TTL-232/I2C
อินเทอร์เฟซวิดีโอดิจิทัล: MIPI-CSI
แรงดันไฟฟ้า: 4.5-5.5V
การใช้พลังงานทั่วไป: 1W
กลไก ขนาด (รวมเลนส์):
• พร้อมเลนส์ 5 มม.: 22.6 มม.*22.6 มม.*50 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ37 มม.)
• พร้อมเลนส์ 10 มม.: 22.6 มม.*22.6 มม.*45.3 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.)
• พร้อมเลนส์ 12 มม.: 22.6 มม.*22.6 มม.*34.5 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ26.6 มม.)
• พร้อมเลนส์ 17 มม.: 22.6 มม.*22.6 มม.*35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27 มม.)
• พร้อมเลนส์ 25 มม.: 22.6 มม.*22.6 มม.*44.2 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ33 มม.)
• พร้อมเลนส์ 35 มม.: 22.6 มม.*22.6 มม.*50.9 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ43.2 มม.)

น้ำหนัก (รวมเลนส์):
• 85.5±4.5 กรัม (พร้อมเลนส์ 5 มม.)
• 70.5±3.6 กรัม (พร้อมเลนส์ 10 มม.)
• 35.7±2 กรัม (พร้อมเลนส์ 12 มม.)
• 40.7±2.1 กรัม (พร้อมเลนส์ 17 มม.)
• 71.0±3.6 กรัม (พร้อมเลนส์ 25 มม.)
• 110±5.5 กรัม (พร้อมเลนส์ 35 มม.)
การปรับตัวเข้ากับสภาพแวดล้อม อุณหภูมิในการทำงาน: -40℃~+70℃
อุณหภูมิในการจัดเก็บ: -45℃~+85℃
ความชื้น: 5%~95%, ไม่ควบแน่น
การสั่นสะเทือน: 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทก: คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง
การรับรอง: ROHS2.0/REACH
เลนส์ออปติคัล: โฟกัสคงที่แบบ Athermal: 5/10/12/17/25/35 มม.
การใช้งานอุตสาหกรรม
  • การดับเพลิงป่า
  • การบำรุงรักษาไฟฟ้า
  • การตรวจสอบเซลล์แสงอาทิตย์
  • การเฝ้าระวังความปลอดภัย
  • อุปกรณ์สวมใส่
  • อุปกรณ์พกพา
ข้อได้เปรียบของผลิตภัณฑ์
  • กลุ่มผลิตภัณฑ์ที่หลากหลาย
    รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงตัวตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการรวมระบบที่แตกต่างกัน
  • ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย
    ความละเอียดอาร์เรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และการผสมผสานตัวเลือกเลนส์ ให้ความยืดหยุ่นมากขึ้นสำหรับการใช้งานที่หลากหลาย
  • ประสิทธิภาพที่โดดเด่น
    ภาพที่ชัดเจน ขนาดกะทัดรัด การใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
  • การรวมระบบที่ง่ายดาย
    ตัวเลือกอินเทอร์เฟซหลายแบบทำให้การรวมระบบง่ายขึ้นและช่วยให้พัฒนาได้อย่างรวดเร็วในหลายสาขาการใช้งาน
คำถามที่พบบ่อย
ช่วง DRI คืออะไร?
เป็นวิธีการวัดระยะทางที่ตัวตรวจจับอินฟราเรดสามารถสร้างภาพของเป้าหมายเฉพาะได้ และสามารถแบ่งออกเป็นระยะการตรวจจับ ระยะการรับรู้ ระยะการระบุ

D (การตรวจจับ): ความสามารถในการแยกแยะวัตถุออกจากพื้นหลัง
R (การรับรู้): ความสามารถในการจำแนกประเภทของวัตถุ (สัตว์ มนุษย์ ยานพาหนะ เรือ ฯลฯ)
I (การระบุ): ความสามารถในการอธิบายวัตถุโดยละเอียด (ชายสวมหมวก กวาง รถจี๊ป ฯลฯ)

ตามเกณฑ์ของจอห์นสัน เมื่อความน่าจะเป็นของรายละเอียดเป้าหมายที่มองเห็นได้ที่ระยะ DRI คือ 50% จำนวนคู่เส้นขั้นต่ำของเป้าหมายคือ 1:3:6 (หรือ 1:4:8) และจำนวนพิกเซลขั้นต่ำที่สอดคล้องกันคือ 2:6:12 (หรือ 2:8:16)

สมมติว่าเส้นผ่านศูนย์กลางเป้าหมายคือ H ความยาวโฟกัสคือ f ขนาดพิกเซลคือ d และจำนวนคู่เส้นคือ n ดังนั้นระยะทางมุมมอง L=H*f/(2n*d)
