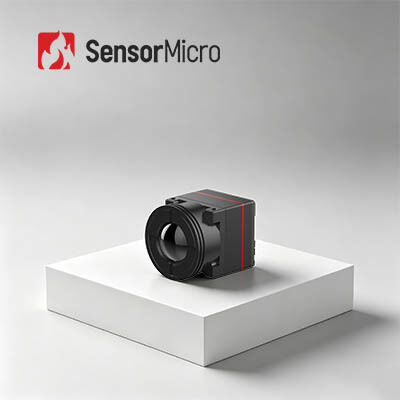

ขนาดกะทัดรัดพิเศษ 640x512 ความละเอียด 12μm Pixel Pitch แกนกล้องอินฟราเรดที่ไม่มีการระบายความร้อนพร้อมการใช้พลังงาน 0.5W สำหรับอุปกรณ์สวมใส่ได้
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL612 โปร |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| อัตราเฟรม | 25/30เฮิร์ต/50เฮิร์ต | ปณิธาน | 640x512 |
|---|---|---|---|
| การใช้พลังงาน | 0.5W | NETD ทั่วไป | ≤40mK |
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| เน้น | USB2.0 กล้องอินฟราเรดที่ไม่ได้ระบายความร้อน,กล้องอินฟราเรดที่ไม่ได้ระบายความร้อน 12um,แกนกล้องอินฟราเรด DVP 640x512 |
||
รายละเอียดสินค้า
แกนกล้องอินฟราเรด Uncooled ขนาดกะทัดรัดพิเศษ 640x512 12um สำหรับอุปกรณ์สวมใส่
ภาพรวมผลิตภัณฑ์
แกนกล้องอินฟราเรด iTL612Pro ได้รับการออกแบบมาเพื่อการย่อขนาดให้เล็กลงอย่างมากและมีความน่าเชื่อถือสูง โดยผสานรวมเครื่องตรวจจับ FPA ระดับเวเฟอร์ระดับพรีเมี่ยม 640×512/12μm และอัลกอริธึมการประมวลผลภาพเจเนอเรชั่นถัดไป เพื่อปรับปรุงความชัดเจนและความเสถียรของภาพโดยรวม
โดดเด่นด้วยการออกแบบมิติขนาดกะทัดรัดพิเศษ 17.3×17.3×23.4 มม. และตัวเครื่องน้ำหนักเบาเพียง 13.7±0.5 กรัม โมดูลนี้ช่วยลดภาระทางโครงสร้างสำหรับอุปกรณ์แบบรวมให้เหลือน้อยที่สุด ด้วยอัตราพลังงานต่ำเป็นพิเศษที่ 0.5W จึงปรับให้เข้ากับระบบฝังตัวแบบพกพาที่ใช้พลังงานจากแบตเตอรี่ได้อย่างสมบูรณ์แบบ
แกนหลักรองรับตัวเลือกเอาต์พุตที่ครอบคลุมรวมถึงอินเทอร์เฟซ DVP8, LVDS, MIPI, USB 2.0 และ BT.656 รวมถึงเอาต์พุตข้อมูล RAW, YUV และ Matrix-TEMP พร้อมการควบคุมพอร์ตอนุกรม ซึ่งเข้ากันได้กับการกำหนดค่าเลนส์หลายแบบ โดยให้การสนับสนุนทางเทคนิคเต็มรูปแบบสำหรับการทำซ้ำระบบที่กำหนดเองและการบูรณาการทางอุตสาหกรรม
คุณสมบัติหลัก
- การออกแบบที่กะทัดรัดและน้ำหนักเบา- ขนาด: 17 มม.×17 มม.×22 มม. (พร้อมเลนส์ 9.1 มม.) น้ำหนัก: 13 ก. (พร้อมเลนส์ 9.1 มม.) การใช้พลังงานต่ำเพียง 0.7W
- ภาพที่ชัดเจนและการวัดรังสีที่แม่นยำ- อัลกอริธึมการประมวลผลภาพใหม่ล่าสุด: NUC/3DNR/DNS/DRC/EE, รองรับ Windows/Linux/ARM SDK, รองรับการวัดอุณหภูมิในระดับภูมิภาค, จุดและอุณหภูมิไอโซเทอร์ม
- อินเทอร์เฟซที่หลากหลายเพื่อการบูรณาการที่ง่ายดาย- อินเทอร์เฟซ DVP/LVDS/USB2.0, เอาต์พุตข้อมูลภาพ RAW/YUV, การควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iTL612Pro |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 640×512 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤40mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30เฮิร์ต/50เฮิร์ต |
| เวลาเริ่มต้น | ≤5วินาที |
| วิดีโอดิจิทัล | RAW/YUV/เมทริกซ์-TEMP |
| อัลกอริธึมรูปภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 (สีดำร้อน/สีขาวร้อน/สีหลอก) |
| ซอฟต์แวร์พีซี | |
| โมดูลอินฟราเรด | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 30Pin_HRSอินเทอร์เฟซ:DF40C-30DP-0.4V(51) |
| อินเทอร์เฟซภายนอก MIPI | 34Pin_Panasonic ตัวเชื่อมต่ออินเทอร์เฟซ: AXE634124 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| แรงดันไฟฟ้า | 4.2-5.5V |
| การใช้พลังงานโดยทั่วไป | 0.5W |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10°C~+50°C |
| ช่วงการวัดอุณหภูมิ | / |
| ความแม่นยำในการวัดอุณหภูมิ | / |
| การวัดอุณหภูมิบางส่วน | / |
| SDK | / |
| เครื่องกล | |
| ขนาด (รวมเลนส์) | 17.3×17.3×23.4 (เลนส์ 9.1 มม.) 17.3×17.3×30.2 (เลนส์ 13 มม.) 17.3×17.3×38 (เลนส์ 25 มม.) 17.3×17.3×54 (เลนส์ 45 มม.) |
| น้ำหนัก (รวมเลนส์) | 13.7±0.5ก. (เลนส์ 9.1 มม.) 20±0.5 ก. (เลนส์ 13 มม.) 27.3±0.5 ก. (เลนส์ 25 มม.) 51±0.5 ก. (เลนส์ 45 มม.) |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | การสั่นสะเทือนแบบไซน์, ความถี่: 10HZ~150HZ~10HZ, ค่าสูงสุด: 0.15 มม., ทิศทางตามแนวแกน: X, เวลาความอดทน: 8 นาที/แกน, รอบ: 2 ครั้ง |
| ผลกระทบ | Half Sine Wave, 30g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | โฟกัสคงที่ Athermal: 9.1/13/25/45 มม |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL612 Pro สามารถใช้ในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา ฯลฯ
กลุ่มผลิตภัณฑ์
กลุ่มผลิตภัณฑ์ที่หลากหลาย- รูปแบบผลิตภัณฑ์ที่หลากหลาย รวมถึงเครื่องตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการบูรณาการที่หลากหลาย
ความหลากหลายของผลิตภัณฑ์ที่หลากหลาย- ความละเอียดหลายอาเรย์ ขนาดพิกเซล คลื่นความถี่ และตัวเลือกเลนส์รวมกัน ให้ความยืดหยุ่นที่มากขึ้นสำหรับการใช้งานที่หลากหลาย
ประสิทธิภาพที่โดดเด่น- สร้างภาพที่ชัดเจน ขนาดกะทัดรัด ใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
บูรณาการง่าย- ตัวเลือกอินเทอร์เฟซที่หลากหลายทำให้การบูรณาการตรงไปตรงมาและทำให้สามารถพัฒนาอย่างรวดเร็วในสาขาแอปพลิเคชันต่างๆ
คำถามที่พบบ่อย
ข้อดีของการถ่ายภาพความร้อนอินฟราเรดมีอะไรบ้าง?
สำหรับการทดสอบแบบไม่ทำลาย:ทดสอบง่ายและตอบสนองรวดเร็วโดยไม่เกิดความเสียหาย ซึ่งส่งผลให้ประหยัดต้นทุน เพิ่มประสิทธิภาพในการทำงาน ลดกำลังคน และการเสื่อมราคาของอุปกรณ์
สำหรับการถ่ายภาพความร้อนทางการแพทย์:มีประสิทธิภาพมากในการค้นหาปัญหาที่ซ่อนอยู่ในร่างกายมนุษย์ ปลอดภัย 100% ปราศจากรังสีและความเจ็บปวด ซึ่งเป็นเครื่องมือที่เหมาะสำหรับการตรวจสุขภาพตั้งแต่เนิ่นๆ
ช่วง DRI คืออะไร?
ช่วง DRI เป็นวิธีการวัดระยะทางที่เครื่องตรวจจับอินฟราเรดสามารถสร้างภาพของเป้าหมายเฉพาะ และสามารถแบ่งออกเป็นช่วงการตรวจจับ ช่วงการรับรู้ และช่วงการระบุ
D (การตรวจจับ):ความสามารถในการแยกวัตถุออกจากพื้นหลัง
R (การรับรู้):ความสามารถในการจำแนกประเภทวัตถุ (สัตว์ มนุษย์ ยานพาหนะ เรือ…)
ฉัน (บัตรประจำตัว):ความสามารถในการอธิบายวัตถุอย่างละเอียด (ผู้ชายสวมหมวก กวาง รถจี๊ป…)
ตามเกณฑ์ของจอห์นสัน เมื่อความน่าจะเป็นของรายละเอียดเป้าหมายที่มองเห็นได้ที่ระยะ DRI คือ 50% คู่เส้นจำนวนขั้นต่ำของเป้าหมายคือ 1:3:6 (หรือ 1:4:8) และจำนวนพิกเซลขั้นต่ำที่สอดคล้องกันคือ 2:6:12 (หรือ 2:8:16)
สมมติว่าเส้นผ่านศูนย์กลางเป้าหมายคือ H ความยาวโฟกัสคือ f ขนาดพิกเซลคือ d และจำนวนคู่เส้นคือ n ดังนั้นระยะการมองเห็น L=H×f/(2n×d)
