คอมเมร่าเทอร์มัลคอร์ที่ไม่เย็นด้วยวานาดิอุ๊กไซด์ มีความละเอียด 640x512 และ 12μm Pixel Pitch ที่ใช้พลังงาน 0.5W

  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
  • Vanadium Oxide Uncooled Thermal Camera Core with 640x512 Resolution and 12μm Pixel Pitch at 0.5W Power Consumption
สถานที่กำเนิด อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL612 โปร
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 640x512 อัตราเฟรม 25/30เฮิร์ต/50เฮิร์ต
การใช้พลังงาน 0.5W NETD ทั่วไป ≤40mK
ช่วงสเปกตรัม 8~14ไมโครเมตร สนามพิกเซล 12μm
เน้น

แกนกล้องระบายความร้อนด้วยโดรนที่ไม่ได้ระบายความร้อน

,

กล้องระบายความร้อนด้วยโดรนวานาเดียมออกไซด์

,

แกนกล้องระบายความร้อนขนาดเล็ก
ฝากข้อความ
รายละเอียดสินค้า

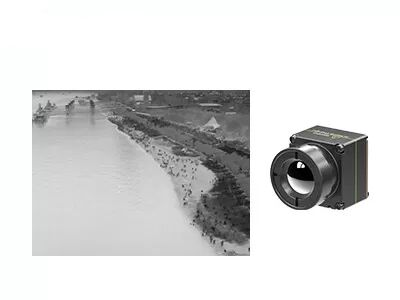

แกนกล้องถ่ายภาพความร้อนแบบไม่เย็นด้วยวานาเดียมออกไซด์ ขนาดเล็กพิเศษ 640x512/12μm 30Hz
ภาพรวมผลิตภัณฑ์
iTL612Pro ultra-miniature infrared camera core มาพร้อมกับตัวตรวจจับระดับเวเฟอร์ 640*512/12μm และออกแบบมาให้มีขนาดกะทัดรัดเป็นพิเศษ ด้วยพื้นที่หน้าตัดเพียง 17.3*17.3 มม. และน้ำหนักรวมเพียง 13.7 กรัม จึงเป็นการกำหนดมาตรฐาน SWaP (ขนาด น้ำหนัก และกำลังไฟ) ใหม่ของอุตสาหกรรม ในขณะที่ยังคงรับประกันภาพความร้อนคุณภาพสูงและรองรับการกำหนดค่า SDK ที่หลากหลาย จึงบรรลุเป้าหมายการย่อขนาดส่วนประกอบหลักให้เล็กลงอย่างมาก เพื่อตอบสนองความต้องการที่เข้มงวดของระบบอินฟราเรดขนาดกะทัดรัดในด้านภาระโครงสร้าง การรวมระบบ และการพัฒนาซ้ำ
คุณสมบัติหลัก
  • น้ำหนักเบาเป็นพิเศษและภาระน้อยที่สุด
    • ขนาดเล็กพิเศษ: 17.3*17.3*23.4 มม. (รวมเลนส์ 9.1 มม.)
    • น้ำหนักเบาเป็นพิเศษ: 13.7±0.5 กรัม (รวมเลนส์ 9.1 มม.)
    • การใช้พลังงานต่ำเป็นพิเศษ: ต่ำถึง 0.5W
  • FPA กระแสหลักพร้อมภาพที่ชัดเจน
    • ความละเอียด 640x512 สำหรับการรวมระบบที่แพร่หลาย
    • ความคมชัดของภาพที่เพิ่มขึ้น: อัลกอริธึมภาพรุ่นใหม่หลายตัวเพื่อคุณภาพของภาพที่ดีขึ้น
  • การพัฒนาที่ง่ายและการรวมระบบที่ราบรื่น
    • มีตัวเลือกเลนส์หลายแบบเพื่อให้เหมาะกับสถานการณ์การใช้งานที่หลากหลาย
    • รองรับอินเทอร์เฟซเอาต์พุตภาพหลายแบบ: DVP8, LVDS, MIPI, USB 2.0 และ BT.656
    • เอาต์พุตข้อมูล RAW/YUV/Matrix-TEMP พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น iTL612Pro
ตัวบ่งชี้ตัวตรวจจับอินฟราเรด
วัสดุไวต่อแสง VOx
ความละเอียด 640*512
ขนาดพิกเซล 12μm
การตอบสนองสเปกตรัม 8μm ~ 14μm
NETD ทั่วไป ≤40mK
การประมวลผลภาพ
อัตราเฟรมดิจิทัล 25/30Hz/50Hz
เวลาเริ่มต้น ≤5s
วิดีโอดิจิทัล RAW/YUV/Matrix-TEMP
อัลกอริธึมภาพ NUC/3DNR/DNS/DRC/EE
การแสดงผลภาพ 10 (Black Hot/White Hot/Pseudo Color)
ซอฟต์แวร์ PC
โมดูลอินฟราเรด การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน อินเทอร์เฟซ 30 พิน HRS: DF40C-30DP-0.4V(51)
อินเทอร์เฟซภายนอก MIPI อินเทอร์เฟซคอนเนคเตอร์ Panasonic 34 พิน: AXE634124
อินเทอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเทอร์เฟซวิดีโอดิจิทัล DVP8/LVDS/MIPI/USB2.0/BT.656
แรงดันไฟฟ้า 4.2-5.5V
การใช้พลังงานทั่วไป 0.5W
การวัดอุณหภูมิ
อุณหภูมิในการทำงาน -10℃~+50℃
ช่วงการวัดอุณหภูมิ /
ความแม่นยำในการวัดอุณหภูมิ /
การวัดอุณหภูมิบางส่วน /
SDK /
กลไก
ขนาด (รวมเลนส์) 17.3*17.3*23.4 (เลนส์ 9.1 มม.)
17.3*17.3*30.2 (เลนส์ 13 มม.)
17.3*17.3*38 (เลนส์ 25 มม.)
17.3*17.3*54 (เลนส์ 45 มม.)
น้ำหนัก (รวมเลนส์) 13.7±0.5 กรัม (เลนส์ 9.1 มม.)
20±0.5 กรัม (เลนส์ 13 มม.)
27.3±0.5 กรัม (เลนส์ 25 มม.)
51±0.5 กรัม (เลนส์ 45 มม.)
ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม
อุณหภูมิในการทำงาน -40℃~+70℃
อุณหภูมิในการจัดเก็บ -45℃~+85℃
ความชื้น 5%~95%, ไม่ควบแน่น
การสั่นสะเทือน การสั่นสะเทือนแบบไซน์, ความถี่: 10HZ~150HZ~10HZ, ค่าสูงสุด: 0.15 มม., ทิศทางแกน: X, เวลาทนทาน: 8 นาที/แกน, รอบ: 2 ครั้ง
แรงกระแทก คลื่นไซน์ครึ่งลูก, 30g/11ms, ทิศทางแรงกระแทกแกน X, 3 ครั้ง
การรับรอง ROHS2.0/REACH
เลนส์ออปติคัล โฟกัสคงที่แบบ Athermal: 9.1/13/25/45 มม.
การใช้งานในอุตสาหกรรม
โมดูลสร้างภาพความร้อน iTL612 Pro สามารถใช้ในด้านการดับเพลิงป่า, การบำรุงรักษาไฟฟ้า, การตรวจสอบเซลล์แสงอาทิตย์, การเฝ้าระวังความปลอดภัย, อุปกรณ์สวมใส่, อุปกรณ์พกพา ฯลฯ
สายผลิตภัณฑ์ของเรา
  • ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
  • เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
  • มีตัวตรวจจับอินฟราเรดหลากหลาย - ทั้งตัวตรวจจับอินฟราเรดแบบไม่เย็นและแบบเย็นในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
  • การผลิตจำนวนมากเพื่อให้แน่ใจว่าจัดส่งได้รวดเร็ว - สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงถึงหลายล้านตัวตรวจจับ
คำถามที่พบบ่อย
1. เกี่ยวกับตัวตรวจจับอินฟราเรดแบบบรรจุภัณฑ์เซรามิก
กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์ตัวตรวจจับอินฟราเรดที่สมบูรณ์แล้ว เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาตรและน้ำหนักของตัวตรวจจับที่บรรจุจะลดลงอย่างมาก สำหรับการบรรจุภัณฑ์เซรามิก วงจรการอ่านค่ามีฟังก์ชันปรับอุณหภูมิการทำงานอัตโนมัติและไม่ต้องการการรักษาเสถียรภาพของ TEC
2. การบรรจุภัณฑ์ระดับเวเฟอร์
การบรรจุภัณฑ์ระดับเวเฟอร์ หรือที่เรียกว่าการบรรจุภัณฑ์ขนาดระดับเวเฟอร์ ได้กลายเป็นส่วนสำคัญของเทคโนโลยีการบรรจุภัณฑ์ขั้นสูงในอุตสาหกรรมเซมิคอนดักเตอร์ การบรรจุภัณฑ์ระดับเวเฟอร์ (WLP) เป็นกระบวนการบรรจุสุญญากาศสูงโดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงทำการสลักและตัดเพื่อสร้างตัวตรวจจับอินฟราเรดแต่ละตัว ดำเนินการขั้นตอนการบรรจุภัณฑ์และการทดสอบส่วนใหญ่หรือทั้งหมดโดยตรงบนเวเฟอร์ตัวตรวจจับอินฟราเรดก่อนการตัด เป็นแพ็คเกจขนาดชิปที่ได้รับการปรับปรุงซึ่งตอบสนองความต้องการด้านขนาดเล็ก น้ำหนักเบา พกพาสะดวก พกพาด้วยมือ ราคาถูก และประสิทธิภาพการผลิตสูง
