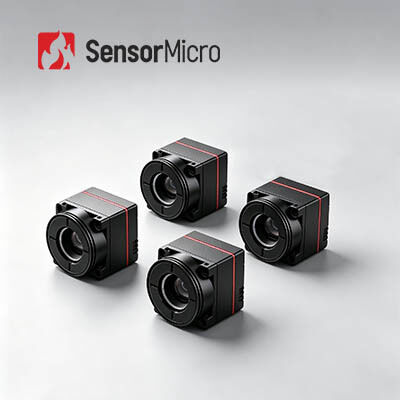

คอมเมร่าเทอร์มัลคอร์ที่ไม่เย็นด้วยวานาดิอุ๊กไซด์ มีความละเอียด 640x512 และ 12μm Pixel Pitch ที่ใช้พลังงาน 0.5W
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL612 โปร |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 | อัตราเฟรม | 25/30เฮิร์ต/50เฮิร์ต |
|---|---|---|---|
| การใช้พลังงาน | 0.5W | NETD ทั่วไป | ≤40mK |
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| เน้น | แกนกล้องระบายความร้อนด้วยโดรนที่ไม่ได้ระบายความร้อน,กล้องระบายความร้อนด้วยโดรนวานาเดียมออกไซด์,แกนกล้องระบายความร้อนขนาดเล็ก |
||
รายละเอียดสินค้า
แกนกล้องความร้อนวาเนเดียมออกไซด์ที่ไม่มีการระบายความร้อนขนาดจิ๋ว640x512 / 12μm 30Hz
ภาพรวมผลิตภัณฑ์
แกนกล้องอินฟราเรดขนาดเล็กพิเศษ iTL612Pro ติดตั้งเครื่องตรวจจับระดับเวเฟอร์ขนาด 640×512/12μm และได้รับการออกแบบทางวิศวกรรมด้วยการออกแบบที่กะทัดรัดเป็นพิเศษ ด้วยขนาดพื้นที่หน้าตัดเพียง 17.3×17.3 มม. และน้ำหนักรวมเพียง 13.7 กรัม ทำให้ได้กำหนดมาตรฐาน SWaP ของอุตสาหกรรม (ขนาด น้ำหนัก และกำลัง) ใหม่ ขณะเดียวกันก็รับประกันการถ่ายภาพความร้อนคุณภาพสูงและรองรับการกำหนดค่า SDK ที่หลากหลาย ช่วยให้ส่วนประกอบหลักมีขนาดเล็กลงอย่างมาก ตอบสนองความต้องการที่ต้องการของระบบอินฟราเรดขนาดกะทัดรัดได้อย่างแม่นยำ ในแง่ของภาระทางโครงสร้าง การรวมระบบ และการพัฒนาซ้ำ
คุณสมบัติหลัก
- ความเบาที่ไม่มีใครเทียบได้และภาระที่น้อยที่สุด
- ขนาดจิ๋วพิเศษ: 17.3×17.3×23.4 มม. (รวมเลนส์ 9.1 มม.)
- น้ำหนักเบาเป็นพิเศษ: 13.7±0.5g (รวมเลนส์ 9.1 มม.)
- การใช้พลังงานต่ำเป็นพิเศษ: ต่ำเพียง 0.5W
- FPA กระแสหลักพร้อมการสร้างภาพที่ชัดเจน
- ความละเอียด 640x512 สำหรับการบูรณาการอย่างกว้างขวาง
- ความชัดเจนของภาพที่ได้รับการปรับปรุง: อัลกอริธึมภาพรุ่นใหม่หลายรูปแบบเพื่อคุณภาพของภาพที่ดีขึ้น
- การพัฒนาที่ง่ายดายและการบูรณาการที่ราบรื่น
- มีตัวเลือกเลนส์หลายแบบเพื่อให้เหมาะกับสถานการณ์การใช้งานที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพหลายรูปแบบ: DVP8, LVDS, MIPI, USB 2.0 และ BT.656
- เอาต์พุตข้อมูล RAW/YUV/Matrix-TEMP พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iTL612Pro |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 640×512 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤40mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30เฮิร์ต/50เฮิร์ต |
| เวลาเริ่มต้น | ≤5วินาที |
| วิดีโอดิจิทัล | RAW/YUV/เมทริกซ์-TEMP |
| อัลกอริธึมรูปภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 (สีดำร้อน/สีขาวร้อน/สีหลอก) |
| ซอฟต์แวร์พีซี | |
| โมดูลอินฟราเรด | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 30Pin_HRS อินเทอร์เฟซ: DF40C-30DP-0.4V(51) |
| อินเทอร์เฟซภายนอก MIPI | 34Pin_Panasonic ตัวเชื่อมต่ออินเทอร์เฟซ: AXE634124 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| แรงดันไฟฟ้า | 4.2-5.5V |
| การใช้พลังงานโดยทั่วไป | 0.5W |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10°C~+50°C |
| ช่วงการวัดอุณหภูมิ | / |
| ความแม่นยำในการวัดอุณหภูมิ | / |
| การวัดอุณหภูมิบางส่วน | / |
| SDK | / |
| เครื่องกล | |
| ขนาด (รวมเลนส์) | 17.3×17.3×23.4 (เลนส์ 9.1 มม.) 17.3×17.3×30.2 (เลนส์ 13 มม.) 17.3×17.3×38 (เลนส์ 25 มม.) 17.3×17.3×54 (เลนส์ 45 มม.) |
| น้ำหนัก (รวมเลนส์) | 13.7±0.5ก. (เลนส์ 9.1 มม.) 20±0.5 ก. (เลนส์ 13 มม.) 27.3±0.5 ก. (เลนส์ 25 มม.) 51±0.5 ก. (เลนส์ 45 มม.) |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | การสั่นสะเทือนแบบไซน์, ความถี่: 10HZ~150HZ~10HZ, ค่าสูงสุด: 0.15 มม., ทิศทางตามแนวแกน: X, เวลาความอดทน: 8 นาที/แกน, รอบ: 2 ครั้ง |
| ผลกระทบ | Half Sine Wave, 30g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | โฟกัสคงที่ Athermal: 9.1/13/25/45 มม |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL612 Pro สามารถใช้ในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา ฯลฯ
สายผลิตภัณฑ์ของเรา
- ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
- เทคโนโลยีชั้นนำของโลกในอุตสาหกรรมอินฟราเรด
- มีเครื่องตรวจจับอินฟราเรดหลายแบบ - เครื่องตรวจจับ IR ทั้งแบบไม่ระบายความร้อนและระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
- การผลิตจำนวนมากเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว - สายการผลิต 3 สายที่มีความสามารถในการผลิตต่อปีสูงถึงเครื่องตรวจจับหลายล้านเครื่อง
คำถามที่พบบ่อย
1. เกี่ยวกับเครื่องตรวจจับอินฟราเรดบรรจุภัณฑ์เซรามิก
กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับบรรจุภัณฑ์โลหะซึ่งเป็นเทคโนโลยีบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่เป็นผู้ใหญ่ เมื่อเทียบกับบรรจุภัณฑ์โลหะ ปริมาตรและน้ำหนักของเครื่องตรวจจับที่บรรจุภัณฑ์จะลดลงอย่างมาก สำหรับบรรจุภัณฑ์เซรามิก วงจรอ่านค่ามีฟังก์ชันอุณหภูมิการทำงานที่ปรับเองได้ และไม่จำเป็นต้องรักษาเสถียรภาพของ TEC
2. บรรจุภัณฑ์ระดับเวเฟอร์
บรรจุภัณฑ์ระดับเวเฟอร์หรือที่เรียกว่าบรรจุภัณฑ์ขนาดระดับเวเฟอร์ ได้กลายเป็นส่วนสำคัญของเทคโนโลยีบรรจุภัณฑ์ขั้นสูงในอุตสาหกรรมเซมิคอนดักเตอร์ การบรรจุแผ่นเวเฟอร์ (WLP) คือกระบวนการบรรจุสูญญากาศสูงให้เสร็จสิ้นบนแผ่นเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงเขียนและตัดเพื่อสร้างเครื่องตรวจจับอินฟราเรดตัวเดียว โดยจะดำเนินการขั้นตอนการบรรจุและการทดสอบส่วนใหญ่หรือทั้งหมดโดยตรงบนเวเฟอร์ของเครื่องตรวจจับ IR ก่อนที่จะหั่นเป็นลูกเต๋า เป็นแพ็คเกจขนาดชิปที่ได้รับการปรับปรุงใหม่ซึ่งตอบสนองความต้องการในขนาดที่เล็ก น้ำหนักเบา พกพาสะดวก พกพาได้ ราคาต่ำ และประสิทธิภาพการผลิตสูง
