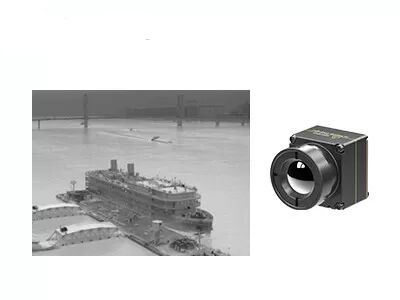

แกนกล้องอินฟราเรดที่ไม่ระบายความร้อนขนาดเล็ก 640x512 12um สำหรับ UAV Payloads

แกนกล้องอินฟราเรดที่ไม่ระบายความร้อนขนาดเล็ก 640x512 12um สำหรับ UAV Payloads



ในฐานะผู้ผลิตชั้นนำด้านเครื่องตรวจจับอินฟราเรดและโมดูลระบายความร้อนที่ไม่มีการระบายความร้อน Global Technology ได้พัฒนาแกนถ่ายภาพความร้อนอินฟราเรดขนาดเล็กและน้ำหนักเบา iTL612R Pro ซึ่งเป็นแกนกล้องอินฟราเรด iTL612R รุ่นกะทัดรัด

มุ่งเน้นอย่างเต็มที่สำหรับ SWaP-C (ขนาด-น้ำหนัก-และ-ค่าพลังงาน) ขนาดและน้ำหนักของแกนกล้องอินฟราเรด iTL612R Pro อยู่ในระดับแนวหน้าในอุตสาหกรรมแล้ว.เป็นตัวเลือกที่ดีที่สุดสำหรับลูกค้าที่มีข้อจำกัดด้านขนาดและน้ำหนักเมื่อประกอบโดรนของตนเอง

ด้วยเครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ขนาด 640×512/12μm ที่พัฒนาขึ้นเอง, เกรดการป้องกันเลนส์ IP67, เวอร์ชันการถ่ายภาพและการวัดอุณหภูมิ และโซลูชัน SDK ที่หลากหลาย โมดูลระบายความร้อน iTL612R Pro ตอบสนองต่อข้อจำกัดด้านพื้นที่ด้วยขนาดที่เล็กลงและน้ำหนักเบา ทำให้ได้แบตเตอรี่ที่ยาวนานขึ้น ชีวิตด้วยการใช้พลังงานที่น้อยลง เอาชนะปัญหาการผสานรวมในด้านอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และมอบโซลูชันที่มากขึ้นสำหรับผลิตภัณฑ์ขนาดกะทัดรัดและพกพา

ได้รับการพัฒนาเป็นพิเศษสำหรับสาขาการบำรุงรักษาเชิงคาดการณ์ การตรวจสอบเซลล์แสงอาทิตย์ การคุ้มครองสิ่งแวดล้อม การวิจัยทางวิทยาศาสตร์ การถ่ายภาพทางอากาศ การสืบสวนของตำรวจ การบรรเทาสาธารณภัยและการช่วยเหลือ การป้องกันไฟป่า ความปลอดภัยในเมือง เป็นต้น



การออกแบบที่กะทัดรัดและน้ำหนักเบา
• ขนาด: 17mm×17mm×22mm (พร้อมเลนส์ 9.1mm)
• น้ำหนัก: 13 ก. (พร้อมเลนส์ 9.1 มม.)
• ใช้พลังงานต่ำเพียง 0.7W
ภาพที่ชัดเจนและการวัดรังสีที่แม่นยำ
• อัลกอริธึมการประมวลผลภาพใหม่ล่าสุด: NUC/3DNR/DNS/DRC/EE
• รองรับ Windows/Linux/ARM SDK
• รองรับการวัดอุณหภูมิระดับภูมิภาค จุด และไอโซเทอร์ม
อินเทอร์เฟซที่หลากหลายสำหรับการผสานรวมที่ง่ายดาย
• อินเทอร์เฟซ DVP/LVDS/USB2.0, เอาต์พุตข้อมูลภาพ RAW/YUV, การควบคุมพอร์ตอนุกรม



โมดูลถ่ายภาพความร้อน iTL612R Pro สามารถรวมเข้ากับน้ำหนักบรรทุก UAV และอุปกรณ์สวมใส่ได้ ดังนั้นจึงใช้กันอย่างแพร่หลายในด้านต่างๆการบำรุงรักษาเชิงคาดการณ์, การตรวจสอบเซลล์แสงอาทิตย์, การคุ้มครองสิ่งแวดล้อม, การวิจัยทางวิทยาศาสตร์, ภาพถ่ายทางอากาศ, การสืบสวนของตำรวจ, การบรรเทาทุกข์และกู้ภัย, การป้องกันไฟป่า, ความปลอดภัยในเมือง ฯลฯ.


1. สีหลอกคืออะไร?
สีหลอกหรือที่เรียกว่าสีปลอม การกระจายความร้อนของวัตถุสามารถเปลี่ยนเป็นภาพที่มองเห็นได้ด้วยระบบถ่ายภาพความร้อนอินฟราเรดและแสดงบนจอภาพในระดับสีเทาหรือสีหลอกดังนั้นจึงสามารถรับการกระจายอุณหภูมิของวัตถุได้เพื่อให้ผู้คนสามารถวิเคราะห์ภาพความร้อนได้ง่ายขึ้น ภาพดังกล่าวจะแสดงโดยใช้สีปลอมซึ่งแสดงถึงความแตกต่างของอุณหภูมิ

2. โมดูลภาพความร้อน GST สามารถเสนอสีเทียมได้กี่สี?
- ขาวร้อน
- ลาวา
- ธนูเหล็ก
- เหล็กร้อน
- ทางการแพทย์
- อาร์กติก
- เรนโบว์1
- เรนโบว์2
- แดงร้อน
- ขาวร้อน

3. หลักการทำงานของอาร์เรย์ระนาบโฟกัสอินฟราเรด
อาร์เรย์ขององค์ประกอบไวแสงถูกจัดเรียงบนตัวตรวจจับอาร์เรย์ระนาบโฟกัสรังสีอินฟราเรดที่ปล่อยออกมาจากระยะอนันต์จะถูกถ่ายภาพบนองค์ประกอบที่ไวต่อแสงเหล่านี้ของอาร์เรย์ระนาบโฟกัสผ่านระบบออพติคอลเครื่องตรวจจับจะแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้าและดำเนินการรวมการขยาย การสุ่มตัวอย่าง บัฟเฟอร์เอาต์พุต และระบบมัลติเพล็กซ์ และสุดท้ายจะถูกส่งไปยังระบบตรวจสอบเพื่อสร้างภาพ
