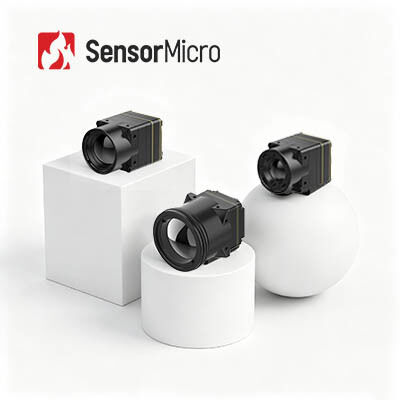

คล้องอินฟราเรดเนอร์ที่ไม่เย็นด้วยความละเอียด 640x512 ความละเอียด 8μm Pixel Pitch และ NETD ≤30mK สําหรับอุปกรณ์พกพา
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iTL608 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| การใช้พลังงาน | 0.4W | ช่วงสเปกตรัม | 8~14ไมโครเมตร |
|---|---|---|---|
| NETD ทั่วไป | ≤30mK | สนามพิกเซล | 12μm |
| ปณิธาน | 640x512 | อัตราเฟรม | 30/50เฮิร์ต |
| เน้น | แกนกล้องอินฟราเรด 640x512,แกนกล้องอินฟราเรด 12um,UAV Payloads Drone กล้องความร้อน |
||
รายละเอียดสินค้า
แกนกล้องอินฟราเรดที่ไม่มีการระบายความร้อน 640x512 8μm รวมอยู่ในอุปกรณ์แบบพกพาและพื้นที่จำกัด
แกนอินฟราเรด iTL608 กำหนดนิยามใหม่ของการเพิ่มประสิทธิภาพ SWaP ของการถ่ายภาพความร้อนขนาดจิ๋ว โดยได้รับความกะทัดรัดและความเบาระดับชั้นนำของอุตสาหกรรม ขณะเดียวกันก็รักษาประสิทธิภาพการถ่ายภาพระดับมืออาชีพ ด้วยขนาดที่เล็กเพียง 13 × 13 × 18.3 มม. และน้ำหนักเบาเพียง 6.7±1.5 กรัม จึงทำให้เป็นหนึ่งในแกนระบายความร้อนที่บูรณาการได้มากที่สุดในประเภทเดียวกัน ทำให้เหมาะสำหรับการออกแบบอุปกรณ์ที่พกพาสะดวกเป็นพิเศษและมีพื้นที่จำกัด
ด้วยการใช้เทคโนโลยีพิกเซลละเอียดพิเศษ 8μm และความละเอียดเนทิฟ 640 × 512 แกนหลักจึงให้ภาพความร้อนที่มีรายละเอียดสูง ในขณะที่พิกัด NETD ≤30mK รับประกันความแม่นยำในการตรวจจับอุณหภูมิที่ยอดเยี่ยมตลอดสเปกตรัม 8-14μm LWIR เริ่มต้นอย่างรวดเร็ว อัตราเฟรมที่ปรับได้ และอัลกอริธึมการแก้ไขภาพอัจฉริยะ ช่วยให้มั่นใจได้ถึงการถ่ายภาพแบบเรียลไทม์ที่เชื่อถือได้ ออกแบบมาเพื่อการปรับให้เข้ากับสภาพแวดล้อมสากล โดยทำงานได้อย่างไร้ที่ติในสภาวะสุดขั้วพร้อมความเข้ากันได้กับอุปกรณ์ต่อพ่วงที่หลากหลาย เพื่อรองรับการรวมเข้ากับระบบระบายความร้อนแบบพกพาที่หลากหลายได้อย่างราบรื่น
คุณสมบัติหลัก
การออกแบบที่มีน้ำหนักเบามาก
- ขนาดกะทัดรัด 13 × 13 × 18.3 มม. และน้ำหนัก 6.7 ±1.5 กรัม (รวมเลนส์ 6 มม.)
- ท่ามกลางการบูรณาการระดับสูงสุดในระดับเดียวกัน
ความไวแสงสูง การตรวจจับที่แม่นยำ
- ขนาดพิกเซลเล็กพิเศษ 8μm พร้อมความละเอียด 640 × 512 ให้รายละเอียดที่ดีและภาพที่คมชัด
- NETD ทั่วไป ≤ 30mK ทำให้สามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยได้อย่างน่าเชื่อถือ
การพัฒนาที่ง่ายขึ้น การบูรณาการที่รวดเร็ว
- มีตัวเลือกเลนส์สายตาหลายแบบให้เลือกเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพหลายรูปแบบ รวมถึง MIPI/USB 2.0/BT.656
- เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | iTL608 |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 640×512 |
| ขนาดพิกเซล | 8μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 30/50เฮิร์ต |
| เวลาเริ่มต้น | ≤6วินาที |
| วิดีโอดิจิทัล | ดิบ/YUV/TMP |
| อัลกอริธึมรูปภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) |
| ซอฟต์แวร์พีซี | |
| ซอฟต์แวร์ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 34Pin_ตัวเชื่อมต่ออินเทอร์เฟซ: BP04SD-34-0065-R0 |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0/I2C |
| อินเตอร์เฟซวิดีโอดิจิตอล | MIPI/USB2.0/BT.656 |
| แรงดันไฟฟ้า | 4-5.5V |
| การใช้พลังงานโดยทั่วไป | 0.4W |
| เครื่องกล | |
| ขนาด (รวมเลนส์) | พร้อมเลนส์ 6 มม.: 13 × 13 × 18.3 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ12.3 มม.) พร้อมเลนส์ 8.7 มม.: 13 × 13 × 19.8 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ15.6 มม.) พร้อมเลนส์ 16.7 มม.: 13 × 13 × 27.9 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ22.2 มม.) พร้อมเลนส์ 30 มม.: 13 × 13 × 39 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ36 มม.) |
| น้ำหนัก (รวมเลนส์) | ประมาณ 6.7±1.5 ก. (เลนส์ 6 มม.) 7.5±1.5 ก. (เลนส์ 8.7 มม.) ประมาณ 17±1.5 ก. (เลนส์ 16.7 มม.) ประมาณ 42.7±1.5 ก. (เลนส์ 30 มม.) |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35กรัม การสั่นสะเทือนแบบสุ่ม 3 แกน |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | Athermal โฟกัสคงที่: 6/8.7/16.7/30 มม |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iTL608 สามารถใช้ในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และอื่นๆ
จุดแข็งหลักของเรา
อุปทานมีเสถียรภาพ
ด้วยห่วงโซ่อุปทานที่มั่นคงและเชื่อถือได้ทั่วทั้งระบบนิเวศของเรา เราจึงสามารถตอบสนองต่อความต้องการของตลาดได้อย่างรวดเร็ว
นวัตกรรมที่ยั่งยืน
ด้วยความเชี่ยวชาญในการผลิตเครื่องตรวจจับและประสบการณ์ในการสนับสนุนการรวมระบบ เราได้รับข้อมูลเชิงลึกเกี่ยวกับข้อกำหนดด้านประสิทธิภาพ เพิ่มประสิทธิภาพการออกแบบอย่างต่อเนื่อง และสร้างวงจรที่ดี: การใช้งานผลิตภัณฑ์ → ข้อเสนอแนะทางเทคนิค → การอัพเกรดผลิตภัณฑ์
ความได้เปรียบด้านต้นทุน
ด้วยการจัดการห่วงโซ่การผลิตทั้งหมดและการใช้ประโยชน์จากการผลิตขนาดใหญ่ที่มีประสิทธิภาพ เราจึงมอบราคาที่แข่งขันได้สำหรับการใช้งานที่หลากหลาย
คำถามที่พบบ่อย
สีหลอกคืออะไร?
สีหลอกหรือที่เรียกว่าสีเท็จ จะแปลงการกระจายความร้อนของวัตถุให้เป็นภาพที่มองเห็นได้ผ่านระบบถ่ายภาพความร้อนอินฟราเรดที่แสดงบนจอภาพในระดับสีเทาหรือสีหลอก ช่วยให้สามารถรับการกระจายอุณหภูมิของวัตถุได้ เพื่ออำนวยความสะดวกในการวิเคราะห์ภาพความร้อนด้วยภาพได้ง่ายขึ้น ภาพเหล่านี้จึงแสดงโดยใช้สีผิดเพี้ยนซึ่งระบุถึงความแตกต่างของอุณหภูมิ
โมดูลถ่ายภาพความร้อน SensorMicro มีสีหลอกได้กี่สี
ไวท์ร้อน, ลาวา, ธนูเหล็ก, เหล็กร้อน, การแพทย์, อาร์กติก, เรนโบว์1, เรนโบว์2, เรดฮอต, ไวท์ร้อน
หลักการทำงานของอาร์เรย์ระนาบโฟกัสอินฟราเรด
อาร์เรย์ขององค์ประกอบที่ไวต่อแสงถูกจัดเรียงไว้บนเครื่องตรวจจับอาร์เรย์ระนาบโฟกัส รังสีอินฟราเรดที่ปล่อยออกมาจากระยะอนันต์จะถูกถ่ายภาพบนองค์ประกอบไวแสงเหล่านี้ของอาร์เรย์ระนาบโฟกัสผ่านระบบออพติคอล เครื่องตรวจจับจะแปลงสัญญาณแสงให้เป็นสัญญาณไฟฟ้า และทำการขยายสัญญาณ การสุ่มตัวอย่าง บัฟเฟอร์เอาต์พุต และระบบมัลติเพล็กซ์ และสุดท้ายจะถูกส่งไปยังระบบตรวจสอบเพื่อสร้างภาพ
