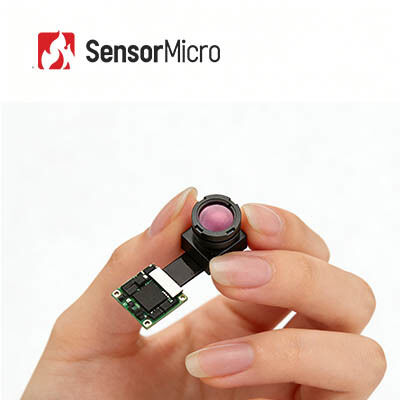

โมดูลกล้องความร้อน LWIR ที่ไม่มีการระบายความร้อนด้วยความละเอียด 256x192 ความละเอียดพิกเซล12μmและการใช้พลังงาน 330mW

โมดูลสร้างภาพ IR แบบไม่ระบายความร้อน Mini212G2 รวมเครื่องตรวจจับอินฟราเรดแพ็คเกจเวเฟอร์อาร์เรย์ระนาบโฟกัส (WLP) ขนาด 256x192/12μm ที่สามารถจับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ได้ตั้งแต่ 8 ถึง 14μm

โมดูลกล้องถ่ายภาพความร้อน Mini212G2 ได้รับการออกแบบมาเพื่อ SWaP-C (ขนาด น้ำหนัก กำลังไฟ และต้นทุน) อย่างเหมาะสม ตรงตามข้อกำหนดที่เข้มงวดสำหรับขนาดกะทัดรัด น้ำหนักเบา และราคาที่แข่งขันได้ ฟอร์มแฟคเตอร์ขนาดเล็กช่วยให้โซลูชันคุ้มค่าในขณะที่ลดเวลาในการพัฒนา

• โมดูลขนาดเล็กพร้อมเอาท์พุตการถ่ายภาพความร้อนโดยตรง:ติดตั้งเครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ขนาด 256×192/12μm ที่พัฒนาขึ้นเอง ซึ่งให้ความได้เปรียบด้านต้นทุนอย่างมาก
• การออกแบบที่กะทัดรัดเป็นพิเศษ:ขนาดเพียง 17×17 มม. (PCBA) น้ำหนักเพียง 4 กรัม เหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด
• การประมวลผลแบบรวม:บอร์ดประมวลผล ISP และอัลกอริธึมภาพขั้นสูงให้ภาพความร้อนที่ชัดเจนพร้อมความสามารถรอบด้านที่แข็งแกร่ง
• การวัดอุณหภูมิที่แม่นยำ:การวัดที่มีความแม่นยำสูงด้วยความแม่นยำสูงถึง ± 2 ℃; รองรับการวัดเฉพาะจุด พื้นที่ และฟูลเฟรม
• การกำหนดค่าที่ยืดหยุ่น:มีตัวเลือกเลนส์มุมมองที่หลากหลายเพื่อตอบสนองความต้องการในการสังเกตที่หลากหลาย
• อินเทอร์เฟซที่หลากหลาย:USB2.0 / MIPI / DVP / BT.656 / LVDS อินเทอร์เฟซเอาต์พุตวิดีโอดิจิทัลพร้อมความเข้ากันได้มาตรฐานอุตสาหกรรมเต็มรูปแบบ

โมดูลถ่ายภาพความร้อน iLC212 ถูกนำไปใช้กับ AIoT, วิชันซิสเต็ม, วิชันอุตสาหกรรม, การตรวจสอบความปลอดภัย, การสังเกตตอนกลางคืน และสาขาที่เกี่ยวข้อง

• เอกสารครบถ้วน:คู่มือผลิตภัณฑ์ คู่มือการตั้งค่า และการอ้างอิงการเลือกเพื่อการใช้งานที่ราบรื่น
• ความช่วยเหลือด้านการพัฒนาและการทดสอบ:ตัวอย่างการทดสอบแบบรวม การประเมินประสิทธิภาพ และบริการตรวจสอบพารามิเตอร์
• ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง:SDK, API, อัลกอริธึม และเครื่องมือแก้ไขข้อบกพร่องสำหรับการบูรณาการเชิงลึก
• การสนับสนุนทางเทคนิคระยะไกล:การสนับสนุนตลอด 24 ชั่วโมงทุกวันพร้อมการตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที
• การรับประกัน:ชิ้นส่วนดั้งเดิมและการยึดมั่นในกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด

รังสีอินฟราเรด (IR) หมายถึงพลังงานที่มีความยาวคลื่นเริ่มต้นที่ประมาณ 700 นาโนเมตรและขยายไปจนถึงประมาณ 1 มิลลิเมตร วัตถุทุกชนิดปล่อยความร้อนออกมาในรูปของรังสีอินฟราเรด ซึ่งไม่สามารถมองเห็นได้ด้วยตามนุษย์ เนื่องจากเรามองเห็นได้เฉพาะ "แสงที่มองเห็น" ภายในสเปกตรัมแม่เหล็กไฟฟ้าเท่านั้น

ส่วนประกอบหลักคือเครื่องตรวจจับความร้อนอินฟราเรด ซึ่งตรวจจับความแตกต่างของอุณหภูมิเพียงเล็กน้อยในวัตถุโดยรอบได้อย่างละเอียดอ่อน โดยรวบรวมข้อมูลการแผ่รังสีและข้อมูลอุณหภูมิเอาต์พุตสำหรับการถ่ายภาพตามความแปรผันของอุณหภูมิเหล่านี้ วัตถุที่ร้อนกว่าจะปล่อยรังสีอินฟราเรดออกมามากขึ้น ซึ่งสามารถสัมผัสได้ถึงความร้อนเมื่อมีความเข้มสูงเพียงพอ
