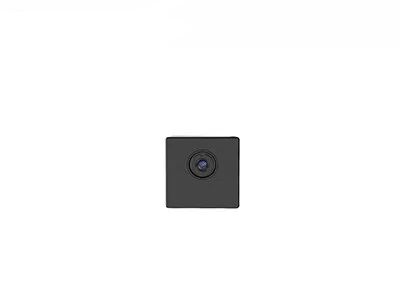

แกนกล้องความร้อน Micro LWIR ที่ไม่มีการระบายความร้อน 256x192 12μMพร้อมเลนส์ 3.2 มม
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ปณิธาน | 256x192 | การใช้พลังงาน | 700mW |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14μm | สนามพิกเซล | 12μm |
| สพธอ | ≤65mK | อัตราเฟรม | 25Hz/30Hz |
| เน้น | กล้องความร้อน LWIR 12uM,เลนส์ 3.2 มม. กล้องความร้อน LWIR,แกนกล้องความร้อน LWIR 256x192 |
||
รายละเอียดสินค้า
โมดูลกล้องรักษาความปลอดภัยความร้อน iLC212
แกนกล้องถ่ายภาพความร้อน Micro LWIR 256x192 12μm ที่ไม่มีการระบายความร้อน พร้อมเลนส์ 3.2 มม.
รายละเอียดสินค้า
โมดูลภาพ IR ที่ไม่มีการระบายความร้อน iLC212 รวมเครื่องตรวจจับอินฟราเรดเวเฟอร์ระดับแพคเกจ (WLP) ระนาบโฟกัส 256x192 / 12μm และสามารถจับสเปกตรัมอินฟราเรดคลื่นยาว (LWIR) ที่มีช่วงตั้งแต่ 8 ถึง 14μm
โมดูลกล้องตรวจจับความร้อน iLC212 ได้รับการออกแบบมาเป็นพิเศษสำหรับลูกค้าที่มีข้อกำหนดเข้มงวดเกี่ยวกับขนาด น้ำหนัก และค่าใช้จ่ายด้านความปลอดภัยและการเฝ้าระวัง โดยมุ่งเน้นที่ SWaP-C ที่ได้รับการปรับให้เหมาะสมอย่างเต็มที่เนื่องจากขนาดที่เล็ก น้ำหนักเบา และราคาที่ต่ำมาก แกนระบายความร้อน iLC212 จึงตอบสนองความต้องการด้านราคาต่ำของลูกค้าได้อย่างมาก ลดระยะเวลาในการพัฒนาและประหยัดค่าใช้จ่ายสำหรับพวกเขา
Global Sensor Technology เชี่ยวชาญด้านการออกแบบ การผลิต การขาย และการตลาดของเครื่องตรวจจับภาพความร้อนและโมดูลอินฟราเรดเราสามารถให้โซลูชั่นการถ่ายภาพความร้อนอินฟราเรดที่หลากหลายแก่ลูกค้าของเรา ซึ่งช่วยลดระยะเวลาการพัฒนารองและลดต้นทุนให้กับลูกค้าได้อย่างมาก
คุณสมบัติหลัก
- แอปพลิเคชั่น SWaP-C ที่ปรับให้เหมาะสมที่สุด
- เหมาะสำหรับกล้องจับความร้อนรักษาความปลอดภัยต่างๆ
- แอพพลิเคชั่นถ่ายภาพความร้อนที่หลากหลาย
- การใช้พลังงานต่ำ
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | ไอแอลซี212 |
| ประสิทธิภาพของเครื่องตรวจจับ IR | |
| วัสดุ | วานาเดียมออกไซด์ที่ไม่มีการระบายความร้อน |
| ปณิธาน | 256×192 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8μm ~ 14μm |
| สพธอ | ≤65mK@F1.0@25℃@50Hz |
| การประมวลผลภาพ | |
| วิดีโอดิจิทัล | RAW/YUV/BT656;รองรับการส่งสัญญาณวิดีโอ USB2.0;สายวัดค่าพารามิเตอร์รองรับการวัดอุณหภูมิ |
| อัตราเฟรมดิจิตอล | 25Hz/30Hz |
| การแสดงภาพ | Black-hot/white-hot/Pseudo-color |
| อัลกอริทึมรูปภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวนภาพ 3 มิติ (3DNR) การลดสัญญาณรบกวน 2D (DNS) การบีบอัดช่วงไดนามิก (DRC) การเพิ่มประสิทธิภาพ EE |
| เวลาเริ่มต้น | ≤3วินาที |
| การวัดอุณหภูมิ | |
| ช่วงอุณหภูมิในการทำงาน | -10℃~+50℃ |
| ช่วงการวัดอุณหภูมิ | -20℃~+150℃ รองรับการขยายและปรับแต่งช่วงการวัดอุณหภูมิ |
| ความแม่นยำในการวัดอุณหภูมิ | ±3℃/±3% (ใช้ค่าที่มากกว่า) @23℃±5℃;ระยะการวัดอุณหภูมิ 1.5m |
| การวัดอุณหภูมิระดับภูมิภาค | รองรับการวัดอุณหภูมิทุกพื้นที่ ค่าสูงสุดของพื้นที่เอาท์พุต ค่าต่ำสุด และค่าเฉลี่ย |
| เอสดีเค | เวอร์ชั่น Windows / Linux, บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงสีเทาเป็นอุณหภูมิ |
| อินเตอร์เฟสไฟฟ้า | |
| อินเทอร์เฟซภายนอก | ตัวเชื่อมต่อ 30pin_HRS กำลังไฟฟ้าเข้า วิดีโอดิจิทัล RS232-TTL/USB2.0 GPIO เป็นต้น |
| การสื่อสาร | RS232-TTL/USB2.0 |
| ส่วนประกอบส่วนขยาย | บอร์ด วปท |
| ซอฟต์แวร์พีซี | |
| ไอ.ซี.ซี.ซอฟต์แวร์ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ระบบพลังงาน | |
| พาวเวอร์ซัพพลาย | กระแสตรง 3.3V±0.1V |
| การกระจายพลังงาน | สถานะคงที่: 0.70W/3.3V @23±3℃ |
| คุณสมบัติทางกายภาพ | |
| ตัวเชื่อมต่อ | คอนเนคเตอร์ภายนอก รุ่น DF40C-30DP-0.4V (51), (HRS-Male) หัวต่อตัวเมีย รุ่น DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| ขนาด | 21mm×21mm×12.8mm (รวมเลนส์ 3.2mm) |
| น้ำหนัก | 8.9g±0.5g (รวมเลนส์ 3.2mm) |
| ความสามารถในการปรับตัวต่อสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃～+70℃ |
| อุณหภูมิในการจัดเก็บ | -45℃～+85℃ |
| ความชื้น | 5%~95% ไม่มีการควบแน่น |
| ทนต่อแรงกระแทกและการสั่นสะเทือน | ผลกระทบ: คลื่นไซน์ครึ่ง, 40g/11ms, 3 แกน, 6 ทิศทาง การสั่นสะเทือน: 5.35grms, 3 แกน |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ | |
| เลนส์เสริม | 3.2 มม./F1.1, HFOV: 55.6±2.8°;การเคลือบผิว: AR |
การประยุกต์ใช้ในอุตสาหกรรม
โมดูลถ่ายภาพความร้อน iLC212 ถูกนำไปใช้ในด้านการตรวจสอบความปลอดภัย, การถ่ายภาพความร้อน, อุปกรณ์สวมใส่, เครื่องใช้ไฟฟ้าในยานพาหนะ, บ้านอัจฉริยะ, การตรวจจับสิ่งมีชีวิต เป็นต้น
การจัดนิทรรศการ
คำถามที่พบบ่อย
1. รังสีอินฟราเรดคืออะไร?
เมื่อพูดถึงการถ่ายภาพความร้อนด้วยอินฟราเรด สิ่งแรกที่นึกถึงคือรังสีอินฟราเรด (IR)ความยาวคลื่นของพลังงานรังสีอินฟราเรดเริ่มต้นที่ประมาณ 700 นาโนเมตร และขยายไปถึงประมาณ 1 มม.วัตถุทั้งหมดปล่อยความร้อนจำนวนหนึ่งออกมาในรูปของรังสีอินฟราเรดซึ่งเรามองไม่เห็น เนื่องจากในสเปกตรัมแม่เหล็กไฟฟ้าทั้งหมด ตาเปล่าสามารถมองเห็นได้เฉพาะ "แสงที่มองเห็นได้" เท่านั้น
2. กล้องถ่ายภาพความร้อนอินฟราเรดทำงานอย่างไร?
ส่วนประกอบหลักของอุปกรณ์อินฟราเรดคือเครื่องตรวจจับความร้อนอินฟราเรด ซึ่งสามารถตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยของวัตถุโดยรอบได้อย่างละเอียดอ่อนจากนั้นจะรวบรวมข้อมูลการแผ่รังสีนี้จากวัตถุและส่งออกข้อมูลอุณหภูมิสำหรับการถ่ายภาพ ซึ่งขึ้นอยู่กับข้อมูลความแตกต่างของอุณหภูมิยิ่งวัตถุร้อนมากเท่าไหร่ วัตถุก็จะยิ่งปล่อยรังสีอินฟราเรดออกมามากเท่านั้นหากความเข้มสูงเกินไป คุณจะรู้สึกเหมือนร้อน
