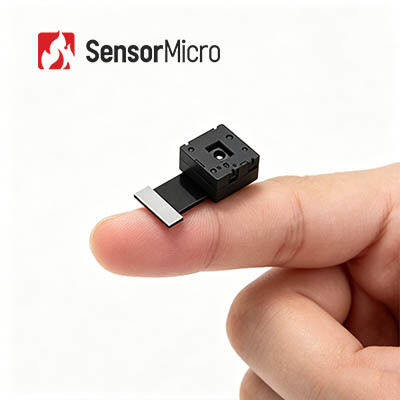

โมดูลระบายความร้อนแบบไม่เย็น ขนาดเล็ก OEM 120x90 ความละเอียด 12 ไมโครเมตร ระยะพิทช์พิกเซล โมดูลระบายความร้อนแบบเรดิโอเมตริก กล้องถ่ายภาพความร้อน

สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น TIMO112
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 120x90 สนามพิกเซล 12μm
ช่วงสเปกตรัม 8~14ไมโครเมตร ช่วงอุณหภูมิ -20°C~+550°C
อัตราเฟรม 25เฮิร์ต โหมดโฟกัส โฟกัสฟรี
เน้น

โมดูลกล้องถ่ายภาพความร้อน LWIR

,

โมดูลกล้องถ่ายภาพความร้อน OEM

,

หัวภาพความร้อนที่ไม่เย็น 12um

ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

โมดูลสร้างภาพอินฟราเรดแบบไม่เย็น TIMO112 หรือที่เรียกว่าโมดูลระบายความร้อนแบบไม่เย็น เป็นส่วนหนึ่งของตระกูลโมดูลกล้องอินฟราเรด TIMO ที่พัฒนาโดย SensorMicro ประกอบด้วยตัวตรวจจับอินฟราเรดแบบแพ็คเกจระดับเวเฟอร์ (WLP) ขนาดเล็กพิเศษ 120×90 / 12μm ซึ่งครอบคลุมช่วงคลื่นยาวตั้งแต่ 8 ถึง 14 ไมครอน

ด้วยเทคโนโลยี WLP โมดูลกล้อง IR ระบายความร้อน TIMO112 จึงมีโครงสร้างขนาดเล็กพิเศษและต้นทุนต่ำมาก ในขณะเดียวกันก็ให้ความไวที่สูงขึ้นและคุณภาพของภาพที่เหนือกว่าในราคาที่เอื้อมถึงได้ ทำให้ลูกค้าสามารถเลือกการกำหนดค่าที่เหมาะสมที่สุดสำหรับความต้องการเฉพาะของตนเองได้

คุณสมบัติหลัก
โมดูลขนาดเล็กพิเศษราคาไม่แพงพร้อมการปรับ SWaP-C ให้เหมาะสมที่สุด
  • หน่วยสร้างภาพความร้อนอินฟราเรดระดับเริ่มต้น ช่วยให้สามารถสร้างภาพความร้อนพื้นฐานได้อย่างมีประสิทธิภาพสูงสุดด้านต้นทุน
  • ขนาดกะทัดรัด น้ำหนักเบา และใช้พลังงานต่ำ เหมาะอย่างยิ่งสำหรับการรวมเข้ากับอุปกรณ์ขนาดเล็ก
ประสิทธิภาพที่พิสูจน์แล้วและการตอบสนองที่รวดเร็ว
  • การออกแบบใช้พลังงานต่ำมาก ใช้พลังงานเพียง 9mW
  • การสร้างภาพที่ราบรื่นด้วยอัตราเฟรม 25Hz
การรวมที่ยืดหยุ่น ความเข้ากันได้ที่กว้างขวาง
  • รองรับอินเทอร์เฟซภาพ SPI เข้ากันได้กับแพลตฟอร์มฝังตัวต่างๆ
  • เป็นไปตามมาตรฐานสิ่งแวดล้อม RoHS 2.0
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น TIMO112
ความละเอียด 120×90
ขนาดพิกเซล 12μm
การตอบสนองสเปกตรัม 8~14μm
โหมดโฟกัส โฟกัสฟรี
เลนส์ (HFOV/FL) 50° / 1.6 มม.  |  90° / 0.9 มม.
น้ำหนัก (กรัม) 1.8
ขนาด (มม. ไม่รวม FPC) 12.6 มม. × 12.6 มม. × 8.8 มม.  |  12.6 มม. × 12.6 มม. × 6.6 มม.
จำนวน PIN 40PIN
ข้อมูลเอาต์พุต 14bit Raw
อัตราเฟรม 25Hz
ช่วงการวัดอุณหภูมิ -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
ความแม่นยำในการวัดอุณหภูมิ มากกว่า ±2℃ / ±2%
อุณหภูมิในการทำงาน -20℃~+60℃
ความชื้น 5%~85%
อุณหภูมิในการจัดเก็บ -45℃~+85℃
การรับรอง RoHS 2.0 / REACH
การใช้งานในอุตสาหกรรม

แกนกล้องความร้อน TIMO112 ถูกนำไปใช้อย่างแพร่หลายในหลายสาขา รวมถึงเทอร์โมกราฟี ฮาร์ดแวร์อัจฉริยะ อาคารอัจฉริยะ บ้านอัจฉริยะ AIoT และอื่นๆ

TIMO112 uncooled LWIR thermal imaging module shown in a compact form factor for industrial and smart device integration

พันธมิตรที่เชื่อถือได้ของคุณในการตรวจจับอินฟราเรด
ความเชี่ยวชาญทางเทคนิคเชิงลึก

ด้วยประสบการณ์หลายปีในการวิจัย พัฒนา และประยุกต์ใช้เทคโนโลยีเซ็นเซอร์อินฟราเรด เราได้สร้างขีดความสามารถที่แข็งแกร่งในการออกแบบชิป การผลิตเวเฟอร์ การบรรจุและทดสอบ รวมถึงการรวมระบบ รากฐานที่มั่นคงของเราช่วยให้เราสามารถส่งมอบผลิตภัณฑ์ที่เป็นนวัตกรรมและเชื่อถือได้อย่างต่อเนื่องซึ่งตอบสนองความต้องการของตลาดที่เปลี่ยนแปลงไป

มุ่งเน้นที่นวัตกรรมและการนำไปใช้จริงในการตรวจจับอินฟราเรด

เรามุ่งมั่นที่จะขับเคลื่อนความก้าวหน้าทางเทคโนโลยีในการสร้างภาพความร้อน โดยผลักดันขีดจำกัดของ NETD, SWaP และอุณหภูมิในการทำงานอย่างต่อเนื่อง ผลิตภัณฑ์ของเราเป็นผู้นำอย่างสม่ำเสมอในการใช้งานด้านความปลอดภัย การตรวจสอบอุตสาหกรรม ระบบอัจฉริยะ และอื่นๆ

กลุ่มผลิตภัณฑ์ที่หลากหลาย

ด้วยการวิจัยและพัฒนาอิสระและเส้นทางเทคนิคที่หลากหลาย เรานำเสนอส่วนประกอบตรวจจับอินฟราเรดที่ครอบคลุม ทั้งแบบเย็นและไม่เย็น โดยนำเสนอโซลูชันที่ปรับแต่งได้สำหรับอุตสาหกรรมที่หลากหลาย

การตรวจสอบความน่าเชื่อถืออย่างเข้มงวดช่วยให้มั่นใจในคุณภาพ

ด้วยระบบการจัดการคุณภาพที่แข็งแกร่ง ผลิตภัณฑ์ของเราผ่านขั้นตอนการทดสอบหลายครั้งตลอดกระบวนการผลิตเพื่อให้มั่นใจในเสถียรภาพและความน่าเชื่อถือในระยะยาว

การสนับสนุนทางเทคนิคระดับมืออาชีพและบริการพัฒนาร่วมกัน

ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับทีม R&D และผลิตภัณฑ์ของลูกค้าเพื่อเร่งการรวมระบบ ปรับปรุงประสิทธิภาพ และลดระยะเวลาในการออกสู่ตลาด ความสำเร็จของคุณคือภารกิจร่วมกันของเรา


คำถามที่พบบ่อย
1. ภาพความร้อนเทียบกับภาพที่มองเห็นได้

แสงที่มองเห็นได้เป็นคลื่นแม่เหล็กไฟฟ้าที่มนุษย์มองเห็นได้ ช่วงความยาวคลื่นโดยทั่วไปอยู่ระหว่าง 360-400 นาโนเมตร และ 760-830 นาโนเมตร สเปกตรัมแม่เหล็กไฟฟ้านี้เรียกว่าสเปกตรัมที่มองเห็นได้ โดยมีความถี่อยู่ในช่วงประมาณ 830-750 THz ถึง 395-360 THz

อินฟราเรดเป็นคลื่นแม่เหล็กไฟฟ้าที่มีความยาวคลื่นอยู่ระหว่างไมโครเวฟและแสงที่มองเห็นได้ โดยมีความยาวคลื่นตั้งแต่ 760 นาโนเมตร (nm) ถึง 1 มิลลิเมตร (mm) เป็นแสงที่มองไม่เห็นซึ่งมีความยาวคลื่นยาวกว่าแสงสีแดง โดยมีความถี่อยู่ในช่วงประมาณ 430 THz ถึง 300 GHz

2. ตัวตรวจจับภาพความร้อนเทียบกับภาพที่มองเห็นได้

สำหรับตัวตรวจจับหลักของอุปกรณ์สร้างภาพ อุปกรณ์แสงที่มองเห็นได้ใช้ตัวตรวจจับ CCD และ CMOS ในขณะที่การสร้างภาพความร้อนใช้ตัวตรวจจับแบบเย็นและไม่เย็น ความแตกต่างที่สำคัญคือเซ็นเซอร์ CCD/CMOS แสงที่มองเห็นได้สามารถรับคลื่นแสงในแถบแสงที่มองเห็นได้ ในขณะที่ตัวตรวจจับภาพความร้อนสามารถรับคลื่นแสงจากการแผ่รังสีความร้อนในแถบอินฟราเรด ตัวตรวจจับภาพความร้อนอินฟราเรดแบ่งออกเป็นหลายประเภทตามกระบวนการผลิตและวัสดุบรรจุภัณฑ์ที่แตกต่างกัน การรับรู้ที่ใหญ่กว่าคือตัวตรวจจับภาพความร้อนอินฟราเรดมีราคาแพงกว่า CCD แสงที่มองเห็นได้
