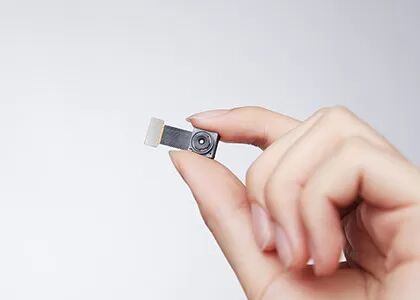

OEM กล้องโมดูลถ่ายภาพความร้อน LWIR ขนาดเล็กที่ไม่ได้ระบายความร้อน 256x192 12μM

แกนสร้างภาพความร้อนแบบไม่ระบายความร้อน LWIR น้ำหนักเบาพร้อมความละเอียด 256x192 ขนาดพิกเซล 12μm

โมดูลถ่ายภาพ IR แบบไม่ระบายความร้อน TIMO256 หรือที่เรียกว่าโมดูลระบายความร้อนแบบไม่ระบายความร้อน เป็นหนึ่งในตระกูลโมดูลกล้องอินฟราเรด TIMO ที่พัฒนาโดย Global Sensor Technology (GST)ประกอบด้วยเครื่องตรวจจับอินฟราเรดขนาด 256x192 / 12μm wafer level package (WLP) ขนาดเล็กพิเศษที่ครอบคลุมความยาวคลื่นตั้งแต่ 8 ถึง 14 ไมครอน

ด้วยเทคโนโลยี WLP โมดูลกล้อง IR ความร้อน TIMO256 มีโครงสร้างระดับซุปเปอร์ไมโคร มีค่าใช้จ่ายต่ำเป็นพิเศษ ในขณะที่ให้ความไวที่มากขึ้นและคุณภาพของภาพที่เหนือกว่าในราคาที่เหมาะสม ทำให้ลูกค้าสามารถเลือกประเภทที่เหมาะสมที่สุดตามความต้องการของตนเอง

เนื่องจากโครงสร้างที่ได้รับการปรับปรุงอย่างเต็มที่ แกนกล้องถ่ายภาพความร้อน TIMO256 จึงเป็นที่นิยมและใช้กันอย่างแพร่หลายในการถ่ายภาพความร้อนด้วยอินฟราเรด เช่น การถ่ายภาพความร้อน การป้องกันการแพร่ระบาด ฮาร์ดแวร์อัจฉริยะ AIoT เป็นต้น

- ตัวตรวจจับ: ไมโครโบโลมิเตอร์ที่ไม่มีการระบายความร้อน WLP
- ความละเอียด: 256x192 / 12 μm
- ขนาดจิ๋ว : 15x13x6.83mm
- NETD: ≤45mK

แกนกล้องถ่ายภาพความร้อน TIMO256 ถูกนำมาใช้อย่างแพร่หลายในหลายด้าน เช่น เทอร์โมกราฟฟี, ฮาร์ดแวร์อัจฉริยะ, อาคารอัจฉริยะ, บ้านอัจฉริยะ, AIoT เป็นต้น

1. ภาพความร้อนเทียบกับวิชวลอิมเมจ

แสงที่มองเห็นเป็นคลื่นแม่เหล็กไฟฟ้าที่มนุษย์สามารถมองเห็นได้โดยทั่วไปช่วงความยาวคลื่นจะอยู่ระหว่าง 360-400 นาโนเมตร~760-830 นาโนเมตรสเปกตรัมแม่เหล็กไฟฟ้านี้เรียกอีกอย่างว่าสเปกตรัมที่มองเห็นได้ และช่วงความถี่ของมันคือ 830-750THz~395-360THz

อินฟราเรดเป็นคลื่นแม่เหล็กไฟฟ้าที่มีความยาวคลื่นระหว่างคลื่นไมโครเวฟกับแสงที่ตามองเห็นความยาวคลื่นอยู่ระหว่าง 760 นาโนเมตร (นาโนเมตร) ถึง 1 มิลลิเมตร (มม.)เป็นแสงที่มองไม่เห็นซึ่งมีความยาวคลื่นมากกว่าแสงสีแดงความถี่อยู่ในช่วงประมาณ 430 THz ถึง 300 GHz

2. เครื่องตรวจจับภาพความร้อนและภาพที่มองเห็น

สำหรับตัวตรวจจับหลักของอุปกรณ์สร้างภาพ อุปกรณ์แสงที่มองเห็นจะใช้ตัวตรวจจับแบบ CCD และ CMOS ในขณะที่การถ่ายภาพความร้อนจะใช้ตัวตรวจจับแบบเย็นและไม่เย็นข้อแตกต่างที่สำคัญคือ CCD/CMOS แสงที่มองเห็นสามารถรับรู้คลื่นแสงในแถบแสงที่มองเห็นได้ และเครื่องตรวจจับภาพความร้อนสามารถรับรู้คลื่นแสงรังสีความร้อนในแถบอินฟราเรดเครื่องตรวจจับภาพความร้อนอินฟราเรดแบ่งออกเป็นหลายประเภทตามกระบวนการผลิตและวัสดุบรรจุภัณฑ์ที่แตกต่างกันความรู้สึกที่กว้างกว่านั้นคือเครื่องตรวจจับภาพความร้อนอินฟราเรดมีราคาแพงกว่า CCD แบบแสงที่มองเห็น
