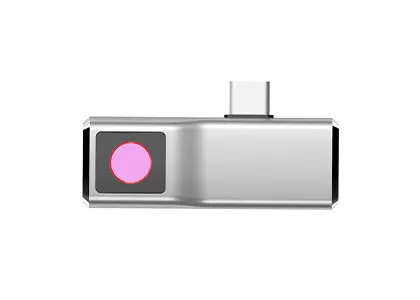

โมดูลกล้องถ่ายภาพความร้อน VOx FPA ขนาดเล็ก 120x90 17μM
| สถานที่กำเนิด | อู่ฮั่น มณฑลหูเป่ย์ ประเทศจีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | TIMO120 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | negotiable |
| เงื่อนไขการชำระเงิน | แอล/C,ที/ที |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ช่วงสเปกตรัม | 8~14μm | สุทธิ | ≤60mK |
|---|---|---|---|
| ปณิธาน | 120x90 | สนามพิกเซล | 17μm |
| ช่วงอุณหภูมิ | -20℃~+120℃ (ปรับแต่งได้) | ขนาด | 8.5x8.5x9.16มม |
| เน้น | โมดูลกล้องถ่ายภาพความร้อนขนาดเล็ก,โมดูลกล้องถ่ายภาพความร้อน FPA,แกนกล้องถ่ายภาพความร้อน 17uM |
||
รายละเอียดสินค้า
TIMO120 หัวหินกล้องความร้อน
VOx FPA ขนาดเล็ก 120x90 / 17μm หัวหินกล้องถ่ายภาพความร้อน
คําอธิบายสินค้า
โมดูลอินฟราเรดขนาดเล็ก TIMO120 ผสมผสานออฟติกส์ระดับแผ่นเครื่องตรวจจับระดับวอลเฟอร์ (WLP) ขนาด 120x90 / 17μm และวงจรประมวลภาพพื้นฐานเพื่อได้รับภาพความร้อนของพื้นที่เป้าหมายและการกระจายความร้อนอย่างรวดเร็ว.
TIMO120 ศูนย์การถ่ายภาพความร้อนถูกกําหนดให้เหมาะสมกับขนาด, น้ําหนัก, พลังงาน, ค่าใช้จ่าย (SWaP-C)โครงสร้างขนาดเล็กมาก และการใช้พลังงานที่ต่ํามาก ทําให้สะดวกต่อการบูรณาการในอุปกรณ์สมาร์ทต่าง ๆ, เครื่องถ่ายภาพความร้อนหรือเทอร์มิเนลเคลื่อนที่ที่มีความต้องการที่เข้มงวดเกี่ยวกับค่าใช้จ่าย, ขนาดและน้ําหนัก
ลักษณะหลัก
- โมดูลอินฟราเรดขั้นต่ํา WLP ขนาด 8.5x8.5x9.16 มิลลิเมตร
- อินเตอร์เฟซ DVP ที่เข้ากันได้กับแพลตฟอร์มที่ใช้ในระบบต่าง ๆ
- ค่าเทียบเท่าโมดูลกล้องมองเห็น
- ชุดการพัฒนา SDK ครบถ้วน
- การออกแบบพลังงานต่ําเพื่อขยายเวลาการทํางาน
- ค่าใช้จ่ายต่ําสําหรับหลายประเภทของการใช้งานที่ฉลาด
รายละเอียดสินค้า
| รุ่น | TIMO-120 |
| ผลประกอบของเครื่องตรวจจับ IR | |
| การแก้ไข | 120x90 |
| พิกเซลปิช | 17μm |
| ระยะสเปคตรัล | 8 ~ 14μm |
| NETD | ≤ 60mK |
| ประเภทของเลนส์ | WLO |
| โหมดโฟกัส | โซมคง |
| HFOV | 90°/50° |
| ความลึกของสนาม | 10 ซม. ถึงอินฟินิตี้ |
| อัตราเฟรม | 1 ~ 30Hz (สามารถปรับแต่ง) |
| การวัดอุณหภูมิ | |
| ระยะอุณหภูมิ | -20°C ~ +120°C (สามารถปรับปรุงได้) |
| ความแม่นยําของอุณหภูมิ | สามารถปรับแต่งได้ (ตอบโจทย์ความต้องการของร่างกายหรืออุตสาหกรรมเทอร์โมกราฟี) |
| อินเตอร์เฟซ / การควบคุม | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| อินเตอร์เฟซ | อินเตอร์เฟซดิจิตอล |
| การบริโภคพลังงาน | 45mW (แบบปกติ) 9mW (แบบพลังงานต่ํา) |
| ลักษณะทางกายภาพ | |
| ขนาด (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (รายละเอียดจะใช้) |
| อุณหภูมิการทํางาน | -20°C ~ +60°C |
| อุณหภูมิในการเก็บ | -40°C ~ +85°C |
การใช้งานในอุตสาหกรรม
หัวหินกล้องความร้อนอินฟราเรด TIMO120 ถูกใช้อย่างแพร่หลายในหลายสาขา เช่น ภูมิศาสตร์ อุปกรณ์ฉลาด อาคารฉลาด บ้านฉลาด AIoT เป็นต้น
การ รับใช้ ของ เรา
ขายก่อน
การวิเคราะห์ความต้องการ
การประเมินฉาก
การเลือกสินค้า
การแก้ไขตามความต้องการ
การจัดจําหน่าย
ส่งไว
การบูรณาการระบบและการทดสอบ
การอบรมทางเทคนิค
แนวทางการใช้งาน
บริการหลังการขาย
การวินิจฉัยไกล
บริการรับประกัน
การปรับปรุงฟอร์มแวร์
การบํารุงรักษา
FAQs
1ภาพความร้อน VS ภาพมองเห็น
แสงที่มองเห็นคือคลื่นไฟฟ้าแม่เหล็กที่สามารถมองเห็นได้โดยมนุษย์ ระยะความยาวคลื่นโดยทั่วไปตกระหว่าง 360-400 nm ~ 760-830 nmสเปคเตอร์ไฟฟ้าแม่เหล็กนี้ เรียกว่า สเปคเตอร์ที่มองเห็นและช่วงความถี่ของมันคือ 830-750THz ~ 395-360THz
อินฟราเรด (infrared) เป็นคลื่นไฟฟ้าแม่เหล็กที่มีความยาวคลื่นระหว่างไมโครเวฟและแสงที่มองเห็น ความยาวคลื่นของมันอยู่ระหว่าง 760 นาโนเมตร (nm) และ 1 มิลลิเมตร (mm)มันคือแสงที่มองไม่เห็น มีความยาวคลื่นมากกว่าแสงแดงความถี่ประมาณอยู่ในช่วง 430 THz ถึง 300 GHz
2. เครื่องตรวจจับภาพความร้อนและภาพมองเห็น
สําหรับตัวตรวจจับหลักของอุปกรณ์การถ่ายภาพ, อุปกรณ์แสงที่มองเห็นใช้ CCD และ CMOS ตัวตรวจจับ, ในขณะที่การถ่ายภาพทางความร้อนใช้ตัวตรวจจับที่เย็นและไม่เย็น.ความแตกต่างหลักคือแสงที่มองเห็น CCD / CMOS สามารถรับรู้คลื่นแสงในช่วงแสงที่มองเห็น, และเครื่องตรวจจับภาพความร้อนสามารถตรวจจับคลื่นแสงรังสีความร้อนในช่วงอินฟราเรดเครื่องตรวจจับภาพความร้อนอินฟราเรดแบ่งออกเป็นหลายประเภท ตามกระบวนการผลิตและวัสดุการบรรจุที่แตกต่างกันความรู้สึกที่ใหญ่กว่าคือ เครื่องตรวจจับภาพความร้อนอินฟราเรด ราคาแพงกว่าเครื่องตรวจจับแสง CCD
