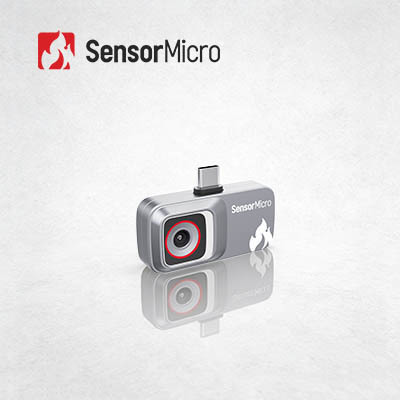

โมดูลกล้องถ่ายภาพความร้อน 256x192 12µm แบบเสียบปลั๊กสำหรับอุปกรณ์มือถือ
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iMC212 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สุทธิ | ≤50mk |
|---|---|---|---|
| ปณิธาน | 256x192 | สนามพิกเซล | 12μm |
| ช่วงอุณหภูมิ | -20°C~+550°C | อัตราเฟรม | 25เฮิร์ต |
| เน้น | โมดูลกล้องภาพความร้อนขนาดเล็ก,โมดูลกล้องถ่ายภาพความร้อนของ FPA,หัวกล้องความร้อน 17um |
||
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
โมดูลกล้องอินฟราเรดขนาดเล็ก iMC212 ผสานรวมตัวตรวจจับอินฟราเรดความละเอียด 256×192 / 12µm เข้ากับวงจรประมวลผลภาพพื้นฐาน เพื่อจับภาพความร้อนของพื้นที่เป้าหมายและการกระจายความร้อนได้อย่างรวดเร็ว
กล้องถ่ายภาพความร้อน iMC212 ได้รับการออกแบบมาสำหรับการใช้งานด้านการสร้างภาพอินฟราเรดที่ปรับให้เหมาะสมกับขนาด น้ำหนัก พลังงาน และต้นทุน (SWaP-C) เมื่อจับคู่กับแอปพลิเคชันเฉพาะ จะส่งออกภาพและเมทริกซ์อุณหภูมิโดยตรง โดยไม่ต้องมีการสอบเทียบอุณหภูมิ ทำให้การพัฒนาทำได้ง่าย โมดูลขนาดกะทัดรัดพิเศษนี้เป็นโซลูชันที่คุ้มค่าและใช้พลังงานต่ำ มาพร้อมกับอินเทอร์เฟซควบคุมสากล ช่วยลดความซับซ้อนในการรวมระบบและการพัฒนา ลดอุปสรรคทางเทคนิคสำหรับผู้รวมระบบในการนำเทคโนโลยีการสร้างภาพความร้อนด้วยอินฟราเรดมาใช้
คุณสมบัติหลัก
พกพาสะดวกและคุ้มค่า
- มาพร้อมกับตัวตรวจจับอินฟราเรดที่พัฒนาขึ้นเอง 120×90 / 12µm ให้ข้อได้เปรียบด้านต้นทุนที่สำคัญ
- การออกแบบขนาดกะทัดรัดพิเศษ เหมาะสำหรับอุปกรณ์พกพาและอุปกรณ์เคลื่อนที่
โครงสร้างที่แข็งแกร่ง ประสิทธิภาพที่เชื่อถือได้
- จับคู่กับแอปพลิเคชันเฉพาะเพื่อส่งออกภาพความร้อนและเมทริกซ์อุณหภูมิโดยตรง ให้ความเป็นสากลที่ยอดเยี่ยม
- หุ้มด้วยส่วนประกอบโครงสร้างเพื่อเพิ่มความน่าเชื่อถือและความสมบูรณ์
อินเทอร์เฟซหลัก การพัฒนาที่ง่ายดาย
- มีอินเทอร์เฟซเอาต์พุตวิดีโอดิจิทัล USB 2.0 มาตรฐานที่เข้ากันได้กว้างขวาง
- ข้อมูลอุณหภูมิที่สอบเทียบจากโรงงาน ไม่ต้องใช้ความพยายามในการพัฒนาเพิ่มเติม
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | iMC212 |
|---|---|
| ความละเอียด | 256×192 |
| ขนาดพิกเซล | 12µm |
| การตอบสนองสเปกตรัม | 8~14µm |
| NETD | ≤50mK |
| ข้อมูลเอาต์พุต | 14bit Raw |
| อัตราเฟรม | 25Hz |
| โหมดโฟกัส | โฟกัสฟรี |
| เลนส์ (HFOV/FL) | 56° / 3.2mm |
| อินเทอร์เฟซวิดีโอดิจิทัล | USB 2.0 |
| แรงดันไฟฟ้าในการทำงาน | 5V ± 0.5V |
| การใช้พลังงานทั่วไป | 300mW |
| ช่วงการวัดอุณหภูมิ | -20°C ~ +550°C (-20°C ~ +150°C | +100°C ~ 550°C) |
| ความแม่นยำในการวัดอุณหภูมิ | ค่าที่มากกว่าของ ±2°C / ±2% |
| อุณหภูมิในการทำงาน | -20°C ~ +60°C |
| ความชื้น | 5% ~ 85% |
| อุณหภูมิในการจัดเก็บ | -45°C ~ +85°C |
| การรับรอง | CE, FCC, RoHS |
การใช้งานในอุตสาหกรรม
กล้องถ่ายภาพความร้อน iMC212 ถูกนำไปใช้อย่างแพร่หลายในหลายด้าน รวมถึงเทอร์โมกราฟี ฮาร์ดแวร์อัจฉริยะ อาคารอัจฉริยะ บ้านอัจฉริยะ และ AIoT
คำมั่นสัญญาในการให้บริการของเรา
ก่อนการขาย
- การวิเคราะห์ความต้องการ
- การประเมินสถานการณ์
- การเลือกผลิตภัณฑ์
- โซลูชันที่ปรับแต่งได้
การติดตั้ง
- การจัดส่งที่รวดเร็ว
- การรวมระบบและการทดสอบ
- การฝึกอบรมทางเทคนิค
- คำแนะนำการใช้งาน
หลังการขาย
- การวินิจฉัยระยะไกล
- บริการรับประกัน
- การอัปเกรดเฟิร์มแวร์
- การบำรุงรักษาทางเทคนิค
คำถามที่พบบ่อย
1. ภาพความร้อนเทียบกับภาพที่มองเห็นได้
แสงที่มองเห็นได้เป็นคลื่นแม่เหล็กไฟฟ้าที่มนุษย์มองเห็นได้ ช่วงความยาวคลื่นโดยทั่วไปอยู่ระหว่าง 360–400 นาโนเมตร และ 760–830 นาโนเมตร ส่วนของสเปกตรัมแม่เหล็กไฟฟ้านี้เรียกว่าสเปกตรัมที่มองเห็นได้ โดยมีช่วงความถี่ประมาณ 830–750 THz ถึง 395–360 THz
อินฟราเรดเป็นคลื่นแม่เหล็กไฟฟ้าที่มีความยาวคลื่นอยู่ระหว่างคลื่นไมโครเวฟและแสงที่มองเห็นได้ โดยอยู่ระหว่าง 760 นาโนเมตร (nm) ถึง 1 มิลลิเมตร (mm) เป็นแสงที่มองไม่เห็นซึ่งมีความยาวคลื่นยาวกว่าแสงสีแดง โดยมีความถี่อยู่ในช่วงประมาณ 430 THz ถึง 300 GHz
2. ตัวตรวจจับสำหรับการสร้างภาพความร้อนเทียบกับการสร้างภาพที่มองเห็นได้
สำหรับตัวตรวจจับหลักของอุปกรณ์สร้างภาพ อุปกรณ์แสงที่มองเห็นได้ใช้ตัวตรวจจับ CCD และ CMOS ในขณะที่การสร้างภาพความร้อนใช้ตัวตรวจจับแบบเย็นและแบบไม่เย็น ความแตกต่างที่สำคัญคือเซ็นเซอร์ CCD/CMOS แสงที่มองเห็นได้รับรู้คลื่นแสงในช่วงที่มองเห็นได้ ในขณะที่ตัวตรวจจับการสร้างภาพความร้อนรับรู้รังสีความร้อนในช่วงอินฟราเรด ตัวตรวจจับการสร้างภาพความร้อนด้วยอินฟราเรดแบ่งออกเป็นหลายประเภทตามกระบวนการผลิตและวัสดุบรรจุภัณฑ์ที่แตกต่างกัน โดยทั่วไปแล้ว ตัวตรวจจับการสร้างภาพความร้อนด้วยอินฟราเรดมีราคาแพงกว่า CCD แสงที่มองเห็นได้
