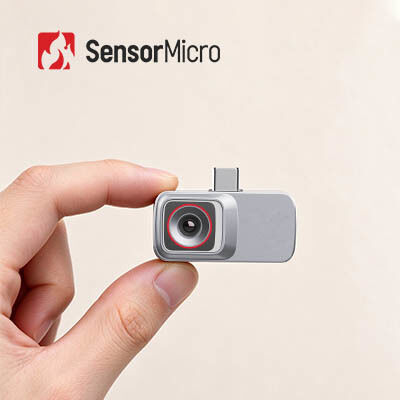

โมดูลระบายความร้อนแบบเรดิโอเมตริกความละเอียด 256x192 น้ำหนักเบาสำหรับวัดอุณหภูมิร่างกายมนุษย์
| ปณิธาน | 256×192 | สนามพิกเซล | 12μm |
|---|---|---|---|
| ช่วงอุณหภูมิ | 32°C~+42°C | การใช้พลังงาน | 0.3W |
| อัตราเฟรมดิจิตอล | 25เฮิร์ต | NETD ทั่วไป | ≤50mk |
| เน้น | แกนกล้องความร้อนน้ำหนักเบา,โมดูลกล้องความร้อนอินฟราเรดของร่างกาย,แกนกล้องความร้อนอินฟราเรด 120x90 |
||
โมดูลกล้องอินฟราเรด iHA212W สร้างขึ้นจากเซ็นเซอร์อินฟราเรดแบบไม่ระบายความร้อนความละเอียด 256×192 พิกเซล ขนาด 12 ไมโครเมตร ออกแบบมาเพื่อการวัดอุณหภูมิทางชีวภาพแบบไม่สัมผัส ให้ความแม่นยำในการวัดที่ยอดเยี่ยมถึง ±0.5°C รองรับการแสดงผลแบบเรียลไทม์ที่รวดเร็ว ไม่รุกราน และปราศจากรังสีของการกระจายอุณหภูมิพื้นผิว และการเปลี่ยนแปลงอุณหภูมิเล็กน้อยในสิ่งมีชีวิต
มาพร้อมกับบอร์ด ISP ในตัวและอัลกอริทึมอัจฉริยะสำหรับการประมวลผลภาพ โมดูลนี้ให้ภาพความร้อนที่คมชัดและข้อมูลเมทริกซ์อุณหภูมิที่มีความเข้ากันได้สูง โครงสร้างป้องกันแบบปิดสนิทช่วยเพิ่มความทนทานในระยะยาว ในขณะที่อินเทอร์เฟซ Type-C มาตรฐานรองรับการจ่ายไฟ การถ่ายโอนข้อมูล และการควบคุมอุปกรณ์ SDK ที่รองรับสำหรับ Android และ Linux ช่วยให้การประมวลผลสตรีมวิดีโอและการแปลงค่าสีเทาเป็นอุณหภูมิเป็นไปอย่างราบรื่น ทำให้เหมาะสำหรับการวินิจฉัยทางการแพทย์ การคัดกรองสุขภาพ การตรวจหาโรคในระยะเริ่มต้น และการตรวจสอบความร้อนของปศุสัตว์
- ออกแบบมาโดยเฉพาะสำหรับการวัดอุณหภูมิทางชีวภาพแบบไม่สัมผัส
- ความแม่นยำ ±0.5°C
- บอร์ดประมวลผล ISP และอัลกอริทึมอัจฉริยะให้ภาพความร้อนที่ชัดเจนและข้อมูลเมทริกซ์อุณหภูมิโดยตรง พร้อมความเข้ากันได้ที่กว้างขวาง
- ปิดสนิทพร้อมส่วนประกอบโครงสร้างป้องกันเพื่อเพิ่มความทนทานและความน่าเชื่อถือ
- อินเทอร์เฟซ Type-C มาตรฐานสำหรับการจ่ายไฟ การส่งข้อมูล และการควบคุม
- มี SDK สำหรับ Android/Linux ช่วยให้การวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิเป็นเรื่องง่าย
| รุ่น | iHA212W |
|---|---|
| ตัวบ่งชี้เซ็นเซอร์อินฟราเรด | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 256×192 |
| ขนาดพิกเซล | 12 ไมโครเมตร |
| การตอบสนองสเปกตรัม | 8 ไมโครเมตร ~ 14 ไมโครเมตร |
| NETD ทั่วไป | ≤50mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25Hz |
| เวลาเริ่มต้น | ≤6 วินาที |
| วิดีโอดิจิทัล | RAW/YUV/TMP |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงผลภาพ | การแพทย์/สีเทียม |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์คอมพิวเตอร์/มือถือ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | 10°C~+50°C |
| ช่วงการวัดอุณหภูมิ | 32°C~+42°C |
| ความแม่นยำในการวัดอุณหภูมิ | ≤±0.5°C (หลังจากการอุ่นเครื่อง 2 นาที, สภาพแวดล้อม 23±3°C, เป้าหมาย 32-42°C) |
| ระยะการวัด | 0.5 ม. – 2.5 ม.; รองรับการวัดอุณหภูมิหลายระยะผ่าน SDK |
| SDK | รองรับ SDK สำหรับ Windows/Android/Linux, การวิเคราะห์สตรีมวิดีโอ, การควบคุมโมดูล, การวัดอุณหภูมิแบบอาร์เรย์ที่ครอบคลุม, การสร้างภาพอุณหภูมิ, การตั้งค่าหน้าต่างอุณหภูมิ, การรวมระบบหลายอย่าง |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | USB (Type-C) |
| อินเทอร์เฟซการสื่อสาร | USB |
| อินเทอร์เฟซวิดีโอดิจิทัล | USB2.0 |
| แรงดันไฟฟ้า | 5V±0.5 |
| การใช้พลังงานทั่วไป | 0.3W |
| เลนส์ออปติคัล | |
| ความยาวโฟกัส | 3.2 มม. |
| ประเภทเลนส์ | โฟกัสคงที่แบบ Athermal |
| F/# | 1 |
| FOV (H×V) | 56°×42° |
| การปรับตัวเข้ากับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -10°C~+50°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทก, 3 แกน, 6 ทิศทาง |
| ESD | การคายประจุแบบสัมผัส 6kV; การคายประจุในอากาศ 8kV |
| การรับรอง | |
| การรับรองด้านสิ่งแวดล้อม | ROHS2.0/REACH |
กลุ่มลูกค้าเป้าหมายหลักคือการวินิจฉัยทางการแพทย์ การคัดกรองโรค ปศุสัตว์ การดูแลสุขภาพที่บ้าน และสาขาที่เกี่ยวข้อง
- เอกสารที่สมบูรณ์: คู่มือผลิตภัณฑ์ คู่มือการตั้งค่า และข้อมูลอ้างอิงการเลือก เริ่มต้นได้โดยไม่ต้องคาดเดา
- ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบการรวมตัวอย่าง การประเมินประสิทธิภาพ และการตรวจสอบพารามิเตอร์ทำได้ง่าย
- ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDK, API, อัลกอริทึม และเครื่องมือดีบักสำหรับการรวมระบบเชิงลึก
- การสนับสนุนทางเทคนิคจากระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน — การตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที
- การรับประกัน: อะไหล่แท้และการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
ความแตกต่างหลักอยู่ที่วัสดุของเลนส์ เลนส์ถ่ายภาพความร้อนต้องทำจากวัสดุพิเศษเนื่องจากการแผ่รังสีความร้อนอินฟราเรดไม่สามารถผ่านแก้ว (ซิลิคอน) ได้ จึงใช้เลนส์พิเศษที่ทำจากเจอร์เมเนียม โครเมียม และวัสดุโลหะอื่นๆ แทน ซึ่งทำให้ราคาของเลนส์ถ่ายภาพความร้อนสูงกว่าเลนส์ออปติคัลเล็กน้อย ซึ่งจะเพิ่มราคาทั้งอุปกรณ์
หลักการสร้างภาพของทั้งสองแบบนั้นเหมือนกันโดยพื้นฐาน อุปกรณ์สร้างภาพจะจับคลื่นแสงในช่วงความยาวคลื่นที่กำหนด ในธรรมชาติ ช่วงความยาวคลื่นของแสงที่มองเห็นได้คือตั้งแต่ 0.39 ไมโครเมตร ถึง 0.78 ไมโครเมตร ในขณะที่ช่วงความยาวคลื่นของการแผ่รังสีความร้อนอินฟราเรดคือตั้งแต่ 0.75 ไมโครเมตร ถึง 1000 ไมโครเมตร ตราบใดที่อุณหภูมิของเป้าหมายสูงกว่าศูนย์สัมบูรณ์ (-273°C) ก็จะมีการแผ่รังสีอินฟราเรด
