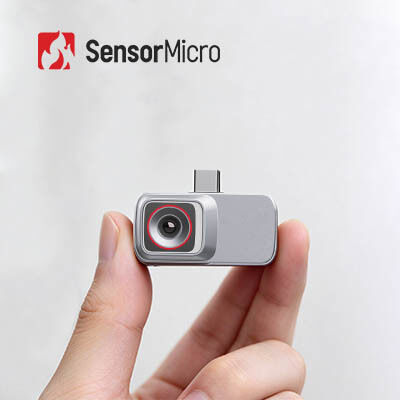

ความละเอียด 256x192 12µm Pixel Pitch Thermal Camera Core สำหรับการวินิจฉัยทางการแพทย์ การวัดอุณหภูมิ
| ปณิธาน | 256×192 | สนามพิกเซล | 12μm |
|---|---|---|---|
| ช่วงการวัดอุณหภูมิ | 32°C~+42°C | การใช้พลังงาน | 0.3W |
| แรงดันไฟฟ้า | 5V ± 0.5 | อินเตอร์เฟซวิดีโอดิจิตอล | ยูเอสบี2.0 |
| เน้น | LC160 แกนกล้องความร้อนที่ไม่มีการระบายความร้อน,แกนกล้องความร้อนในการวัดอุณหภูมิ,โมดูล IR ที่ไม่มีการระบายความร้อน 120x90 |
||
แกนกล้องอินฟราเรด iHA212W มาพร้อมกับตัวตรวจจับอินฟราเรดแบบไม่เย็นขนาด 256×192/12μm และออกแบบมาโดยเฉพาะสำหรับการวัดอุณหภูมิทางชีวภาพแบบไม่สัมผัส ด้วยความแม่นยำในการวัดสูงถึง ±0.5°C ทำให้สามารถแสดงภาพการกระจายอุณหภูมิพื้นผิวและการเปลี่ยนแปลงอุณหภูมิเล็กน้อยบนเป้าหมายทางชีวภาพได้อย่างรวดเร็ว ไม่รุกราน ปราศจากรังสี และแบบเรียลไทม์ โซลูชันนี้มอบแนวทางที่แม่นยำ สะดวก และเป็นมิตรต่อสิ่งแวดล้อมมากขึ้นสำหรับการตรวจสอบอุณหภูมิในการใช้งานต่างๆ เช่น การวินิจฉัยทางการแพทย์ การตรวจสอบ การคัดกรองโรคเบื้องต้น และการวัดอุณหภูมิปศุสัตว์
- ออกแบบมาโดยเฉพาะสำหรับการวัดอุณหภูมิทางชีวภาพแบบไม่สัมผัส
- ความแม่นยำ ±0.5°C
- บอร์ดประมวลผล ISP และอัลกอริทึมอัจฉริยะสร้างภาพความร้อนและข้อมูลเมทริกซ์อุณหภูมิโดยตรง ให้ความเข้ากันได้ที่กว้างขวาง
- ปิดสนิทพร้อมส่วนประกอบโครงสร้างป้องกันเพื่อเพิ่มความทนทานและความน่าเชื่อถือ
- อินเทอร์เฟซ Type-C มาตรฐานสำหรับแหล่งจ่ายไฟ การส่งข้อมูล และการควบคุม
- มี SDK สำหรับ Android/Linux ช่วยให้การวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิเป็นเรื่องง่าย
| รุ่น | iHA212W |
|---|---|
| ตัวบ่งชี้ตัวตรวจจับ IR | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 256×192 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองสเปกตรัม | 8µm ~ 14µm |
| NETD ทั่วไป | ≤50mK |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 25Hz |
| เวลาเริ่มต้น | ≤6s |
| วิดีโอดิจิทัล | RAW/YUV/TMP |
| อัลกอริทึมภาพ | NUC/3DNR/DNS/DRC/EE |
| การแสดงภาพ | การแพทย์/สีเทียม |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์คอมพิวเตอร์/มือถือ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | 10℃~+50℃ |
| ช่วงการวัดอุณหภูมิ | 32℃~+42℃ |
| ความแม่นยำในการวัดอุณหภูมิ | ≤±0.5℃ (หลังจากการอุ่นเครื่อง 2 นาที, สภาพแวดล้อม 23±3°C, เป้าหมาย 32-42°C) |
| ระยะทางการวัด | 0.5 ม. – 2.5 ม.; รองรับการวัดอุณหภูมิหลายระยะผ่าน SDK |
| SDK | รองรับ SDK สำหรับ Windows/Android/Linux, ตระหนักถึงการวิเคราะห์สตรีมวิดีโอ, การควบคุมโมดูล, การวัดอุณหภูมิแบบอาร์เรย์ที่ครอบคลุม, การสร้างภาพอุณหภูมิ, การตั้งค่าหน้าต่างอุณหภูมิ, การรวมหลายรายการ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | USB (TYPE-C) |
| อินเทอร์เฟซการสื่อสาร | USB |
| อินเทอร์เฟซวิดีโอดิจิทัล | USB2.0 |
| แรงดันไฟฟ้า | 5V±0.5 |
| การใช้พลังงานทั่วไป | 0.3W |
| เลนส์ออปติคอล | |
| ความยาวโฟกัส | 3.2 มม. |
| ประเภทเลนส์ | โฟกัสคงที่แบบ Athermal |
| F/# | 1 |
| FOV (H×V) | 56°×42° |
| การปรับตัวเข้ากับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -10℃~+50℃ |
| อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่ง, 40g/11ms, ทิศทางการกระแทก, 3 แกน, 6 ทิศทาง |
| ESD | การคายประจุแบบสัมผัส 6kV; การคายประจุในอากาศ 8kV |
| การรับรอง | |
| การรับรองด้านสิ่งแวดล้อม | ROHS2.0/REACH |
กลุ่มลูกค้าเป้าหมายหลักคือ:
- การวินิจฉัยทางการแพทย์
- การคัดกรองโรค
- การเกษตรสัตว์
- การดูแลสุขภาพที่บ้าน
รูปแบบผลิตภัณฑ์ที่หลากหลาย ได้แก่ ตัวตรวจจับอินฟราเรด แกนกล้อง และโมดูล เพื่อตอบสนองความต้องการในการรวมระบบที่แตกต่างกัน ความละเอียดอาร์เรย์หลายแบบ ขนาดพิกเซล คลื่นความถี่ และการผสมผสานตัวเลือกเลนส์ ให้ความยืดหยุ่นมากขึ้นสำหรับการใช้งานที่หลากหลาย
ภาพที่ชัดเจน ขนาดกะทัดรัด การใช้พลังงานต่ำ ความไวสูง และความน่าเชื่อถือสูง ออกแบบมาเพื่อทำงานภายใต้ความท้าทายด้านสิ่งแวดล้อมที่หลากหลาย
ตัวเลือกอินเทอร์เฟซหลายแบบทำให้การรวมระบบเป็นไปอย่างตรงไปตรงมา และช่วยให้การพัฒนาอย่างรวดเร็วในหลายสาขาการใช้งาน
แสงที่มองเห็นได้เป็นคลื่นแม่เหล็กไฟฟ้าที่มนุษย์มองเห็นได้ ช่วงความยาวคลื่นโดยทั่วไปอยู่ระหว่าง 360-400 นาโนเมตร ถึง 760-830 นาโนเมตร สเปกตรัมแม่เหล็กไฟฟ้านี้เรียกว่าสเปกตรัมที่มองเห็นได้ และช่วงความถี่อยู่ระหว่าง 830-750 THz ถึง 395-360 THz
อินฟราเรดเป็นคลื่นแม่เหล็กไฟฟ้าที่มีความยาวคลื่นอยู่ระหว่างไมโครเวฟและแสงที่มองเห็นได้ ความยาวคลื่นอยู่ระหว่าง 760 นาโนเมตร (nm) ถึง 1 มิลลิเมตร (mm) เป็นแสงที่มองไม่เห็นซึ่งมีความยาวคลื่นยาวกว่าแสงสีแดง ความถี่อยู่ในช่วงประมาณ 430 THz ถึง 300 GHz
สำหรับตัวตรวจจับหลักของอุปกรณ์สร้างภาพ อุปกรณ์แสงที่มองเห็นได้ใช้ตัวตรวจจับ CCD และ CMOS ในขณะที่การสร้างภาพความร้อนใช้ตัวตรวจจับแบบเย็นและแบบไม่เย็น ความแตกต่างที่สำคัญคือ CCD/CMOS แสงที่มองเห็นได้สามารถรับคลื่นแสงในช่วงแสงที่มองเห็นได้ และตัวตรวจจับภาพความร้อนสามารถรับคลื่นแสงจากการแผ่รังสีความร้อนในช่วงอินฟราเรดได้ ตัวตรวจจับภาพความร้อนอินฟราเรดแบ่งออกเป็นหลายประเภทตามกระบวนการผลิตและวัสดุบรรจุภัณฑ์ที่แตกต่างกัน ความรู้สึกที่ใหญ่กว่าคือตัวตรวจจับภาพความร้อนอินฟราเรดมีราคาแพงกว่า CCD แสงที่มองเห็นได้
