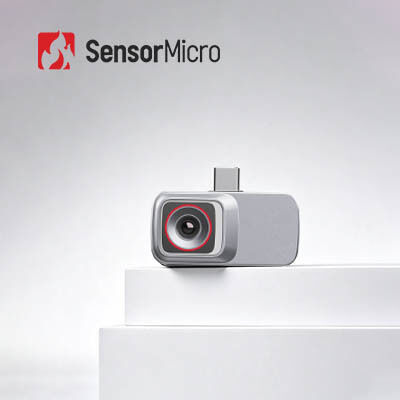

โมดูลระบายความร้อนแบบไม่เย็น 256x192 12µm กล้องถ่ายภาพความร้อนแบบเรดิโอเมตริกสำหรับวัดอุณหภูมิแบบไม่สัมผัส

สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iHA212W
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 256×192 สนามพิกเซล 12μm
ช่วงการวัดอุณหภูมิ 32°C~+42°C การใช้พลังงาน 0.3W
อัตราเฟรมดิจิตอล 25เฮิร์ต NETD ทั่วไป ≤50mk
เน้น

LC130 แกนกล้องตรวจจับความร้อน

,

แกนกล้องตรวจจับความร้อนที่ไม่ได้ระบายความร้อน

,

17μMกล้องตรวจจับความร้อนที่ไม่ได้ระบายความร้อน

ฝากข้อความ
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์

แกนกล้องถ่ายภาพความร้อน 256×192 12μm แบบไม่ระบายความร้อนสำหรับการวัดอุณหภูมิแบบไม่สัมผัส

iHA212W ซึ่งเป็นแกนกล้องอินฟราเรดที่ออกแบบมาสำหรับการตรวจจับความร้อนทางชีวภาพ ใช้ตัวตรวจจับอินฟราเรดแบบไม่ระบายความร้อน 256×192 12μm และมีความแม่นยำสูงถึง ±0.5°C สำหรับการอ่านอุณหภูมิแบบไม่สัมผัส สามารถจับภาพความร้อนแบบเรียลไทม์และติดตามการเปลี่ยนแปลงอุณหภูมิที่ละเอียดอ่อนบนเป้าหมายทางชีวภาพโดยไม่ต้องสัมผัสทางกายภาพหรือสัมผัสกับรังสี

ฮาร์ดแวร์ ISP ในตัวและอัลกอริทึมภาพที่เป็นกรรมสิทธิ์จะส่งออกภาพความร้อนและข้อมูลเมทริกซ์อุณหภูมิที่พร้อมใช้งานได้ทันที ซึ่งอยู่ในโครงสร้างป้องกันแบบปิดสนิทที่แข็งแรงเพื่อประสิทธิภาพภาคสนามที่เสถียร ด้วยพอร์ต Type-C แบบรวมสำหรับพลังงาน การสื่อสาร และการควบคุม รวมถึงการรองรับ SDK สำหรับ Android และ Linux แกนนี้ช่วยลดความซับซ้อนของการพัฒนาแบบฝังสำหรับกรณีการใช้งานทางการแพทย์ การคัดกรองโรคเบื้องต้น และการตรวจสอบอุณหภูมิปศุสัตว์

คุณสมบัติหลัก
การวัดอุณหภูมิความแม่นยำสูง
  • ออกแบบมาโดยเฉพาะสำหรับการวัดอุณหภูมิทางชีวภาพแบบไม่สัมผัส
  • ความแม่นยำ ±0.5°C
การออกแบบที่สมบูรณ์ ประสิทธิภาพที่เชื่อถือได้
  • บอร์ดประมวลผล ISP และอัลกอริทึมภาพอัจฉริยะส่งมอบภาพความร้อนที่ชัดเจนและข้อมูลเมทริกซ์อุณหภูมิโดยตรง ให้ความเข้ากันได้ที่กว้างขวาง
  • ปิดสนิทพร้อมส่วนประกอบโครงสร้างป้องกันเพื่อเพิ่มความทนทานและความน่าเชื่อถือ
การรวมระบบที่ง่าย การพัฒนาที่ไม่ซับซ้อน
  • อินเทอร์เฟซ Type-C มาตรฐานสำหรับแหล่งจ่ายไฟ การส่งข้อมูล และการควบคุม
  • มี SDK สำหรับ Android/Linux ช่วยให้การวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิเป็นเรื่องง่าย
ข้อมูลจำเพาะผลิตภัณฑ์
รุ่น: iHA212W
ตัวบ่งชี้ตัวตรวจจับ IR
วัสดุไวแสงVOx
ความละเอียด256×192
ขนาดพิกเซล12μm
การตอบสนองสเปกตรัม8μm ~ 14μm
NETD ทั่วไป≤50mK
การประมวลผลภาพ
อัตราเฟรมดิจิทัล25Hz
เวลาเริ่มต้น≤6s
วิดีโอดิจิทัลRAW/YUV/TMP
อัลกอริทึมภาพNUC/3DNR/DNS/DRC/EE
การแสดงผลภาพการแพทย์/สีเทียม
ซอฟต์แวร์ PC
ซอฟต์แวร์คอมพิวเตอร์/มือถือการควบคุมโมดูลและการแสดงผลวิดีโอ
การวัดอุณหภูมิ
อุณหภูมิในการทำงาน10℃~+50℃
ช่วงการวัดอุณหภูมิ32℃~+42℃
ความแม่นยำในการวัดอุณหภูมิ≤±0.5℃ (หลังจากอุ่นเครื่อง 2 นาที, สภาพแวดล้อม 23±3°C, เป้าหมาย 32-42°C)
ระยะทางการวัด0.5m–2.5m; รองรับการวัดอุณหภูมิหลายระยะผ่าน SDK
SDKรองรับ Windows/Android/Linux SDK, ดำเนินการวิเคราะห์สตรีมวิดีโอ, ควบคุมโมดูล, วัดอุณหภูมิแบบอาร์เรย์ที่ครอบคลุม, สร้างภาพอุณหภูมิ, ตั้งค่าหน้าต่างอุณหภูมิ, การรวมระบบหลายอย่าง
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐานUSB (TYPE-C)
อินเทอร์เฟซการสื่อสารUSB
อินเทอร์เฟซวิดีโอดิจิทัลUSB2.0
แรงดันไฟฟ้า5V±0.5
การใช้พลังงานทั่วไป0.3W
เลนส์ออปติคัล
ความยาวโฟกัส3.2mm
ประเภทเลนส์โฟกัสคงที่แบบ Athermal
F/#1
FOV (H×V)56°×42°
การปรับตัวเข้ากับสภาพแวดล้อม
อุณหภูมิในการทำงาน-10℃~+50℃
อุณหภูมิในการจัดเก็บ-45℃~+85℃
ความชื้น5%~95%, ไม่ควบแน่น
การสั่นสะเทือน5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทกคลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทก, 3 แกน, 6 ทิศทาง
ESDการคายประจุแบบสัมผัส 6kV; การคายประจุในอากาศ 8kV
การรับรอง
การรับรองด้านสิ่งแวดล้อมROHS2.0/REACH
การใช้งานในอุตสาหกรรม

กลุ่มเป้าหมายคือ:

  • การวินิจฉัยทางการแพทย์
  • การคัดกรองโรค
  • การเกษตรสัตว์
  • การดูแลสุขภาพที่บ้าน
เกี่ยวกับ SensorMicro

SensorMicro ก่อตั้งขึ้นด้วยความเชื่อที่เรียบง่ายแต่ทรงพลัง: นวัตกรรมควรตอบสนองความต้องการในโลกแห่งความเป็นจริง

SensorMicro มีอยู่เพื่อเสริมสร้างศักยภาพให้ผู้คนและระบบมองทะลุกว่าพื้นผิว เข้าไปดูรูปแบบ ปัญหา และความเป็นไปได้ที่ซ่อนอยู่เบื้องล่าง

ด้วยการเปลี่ยนความร้อนที่มองไม่เห็นให้เป็นความจริงที่มองเห็นได้ เราช่วยให้อุตสาหกรรมต่างๆ ตัดสินใจได้อย่างชาญฉลาด ปกป้องสิ่งที่สำคัญที่สุด และนำทางความซับซ้อนได้อย่างชัดเจน

การยึดมั่นในการที่เราสร้างขึ้นเองและให้ความสำคัญกับลูกค้าเป็นอันดับแรก ได้กลายเป็นสูตรสำเร็จสำหรับแรงผลักดันของ SensorMicro เมื่อธุรกิจของเราครอบคลุมทั่วโลก เราได้ก้าวไปข้างหน้าในทุกด้าน ตั้งแต่ความปลอดภัย การดับเพลิง การตรวจสอบทางอุตสาหกรรม การดูแลทางการแพทย์ และการมองเห็นของเครื่องจักร ไปจนถึงการตรวจสอบสิ่งแวดล้อมและแง่มุมสำคัญของการปล่อยคาร์บอนสุทธิเป็นศูนย์ ช่วยให้พันธมิตรปลดล็อกศักยภาพสูงสุดของการรับรู้ด้วยอินฟราเรดอัจฉริยะ และเชื่อมโยงจุดต่างๆ ของชีวิต

เราเป็นมากกว่าบริษัทเทคโนโลยีอินฟราเรด เราคือชุมชนของผู้คนที่มุ่งมั่นที่จะสร้างอนาคตที่ยั่งยืน มีจริยธรรม และให้ความสำคัญกับมนุษย์ ทุกพิกเซลของนวัตกรรมที่เราสร้างขึ้นคือคำมั่นสัญญา คำมั่นสัญญาที่จะปกป้อง เสริมสร้างศักยภาพ และให้บริการ

คำถามที่พบบ่อย
1. ความแตกต่างระหว่างภาพความร้อนและภาพที่มองเห็นได้เกี่ยวกับเลนส์คืออะไร?

ความแตกต่างหลักของเลนส์คือเลนส์ถ่ายภาพความร้อนต้องทำจากวัสดุพิเศษ เหตุผลหลักคือรังสีความร้อนอินฟราเรดไม่สามารถผ่านแก้ว (ซิลิคอน) ได้ ดังนั้นจึงใช้เลนส์พิเศษที่ทำจากเจอร์เมเนียม โครเมียม และวัสดุโลหะอื่นๆ ซึ่งทำให้ราคาของเลนส์ถ่ายภาพความร้อนสูงกว่าเลนส์ออปติคัลเล็กน้อย ซึ่งยังเพิ่มราคาของอุปกรณ์ทั้งหมดด้วย

2. ความแตกต่างระหว่างภาพความร้อนและภาพที่มองเห็นได้เกี่ยวกับหลักการสร้างภาพคืออะไร?

หลักการสร้างภาพของทั้งสองนั้นเหมือนกัน อุปกรณ์สร้างภาพจะสร้างคลื่นแสงในช่วงความยาวคลื่นที่กำหนด ในธรรมชาติ ช่วงความยาวคลื่นของแสงที่มองเห็นได้คือ 0.39μm ถึง 0.78μm ในขณะที่ช่วงความยาวคลื่นของรังสีความร้อนอินฟราเรดคือ 0.75μm ถึง 1000μm ตราบใดที่อุณหภูมิของเป้าหมายสูงกว่าศูนย์สัมบูรณ์ (-273℃) ก็จะมีรังสีอินฟราเรด
