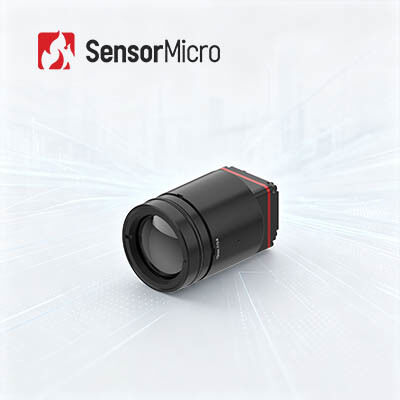

LWIR Thermal Imaging Camera Core ด้วยความละเอียด 1280x1024 ความละเอียด 8μm Pixel Pitch และอัตราเฟรม 25Hz/30Hz

  • LWIR Thermal Imaging Camera Core with 1280x1024 Resolution 8μm Pixel Pitch and 25Hz/30Hz Frame Rate
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น iTL1208
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 1280x1024 การใช้พลังงาน 1W
ช่วงสเปกตรัม 8~14ไมโครเมตร สนามพิกเซล 8μm
สุทธิ ≤30mK อัตราเฟรม 25เฮิร์ต/30เฮิร์ต
เน้น

แกนกล้องถ่ายภาพความร้อน ADAS

,

แกนกล้องถ่ายภาพความร้อน 30Hz

,

แกนกล้องถ่ายภาพความร้อน 0.8W
ฝากข้อความ
รายละเอียดสินค้า
แกนกล้องถ่ายภาพความร้อน LWIR พร้อมอัตราเฟรม 25Hz/30Hz สำหรับ ADAS
โมดูลถ่ายภาพความร้อน LWIR พร้อมเครื่องตรวจจับอินฟราเรด 640x512 12 μm สำหรับกลางแจ้ง
ภาพรวมผลิตภัณฑ์

แกนกล้องอินฟราเรดความละเอียด 8μm ล้านพิกเซล iTL1208 ช่วยให้การย่อส่วนให้เล็กลงอย่างมากและประสิทธิภาพที่เสถียรในสถานการณ์สมบุกสมบัน โมดูลระบายความร้อนนี้มีการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำเพียง 1W น้ำหนักที่เบาเป็นพิเศษ 35.7 กรัมและโครงสร้างทรงลูกบาศก์ขนาดกะทัดรัดช่วยป้องกันความล้มเหลวในการติดตั้งโครงสร้างบนอุปกรณ์เคลื่อนที่และอุปกรณ์พกพาที่เสี่ยงต่อการสั่นสะเทือน

เครื่องตรวจจับอินฟราเรดคุณภาพสูง 8μm รักษาความไวในการตรวจจับความร้อน ≤30mK ให้คงที่ ท่ามกลางอุณหภูมิแวดล้อมที่ผันผวน ในขณะที่อัลกอริธึมการปรับภาพในตัวจะช่วยลดหมอกควัน สัญญาณรบกวน และการบิดเบือนของภาพในสภาพแสงน้อย ด้วยอินเทอร์เฟซสากลที่ทนทานและความสามารถในการปรับเปลี่ยนได้หลายเลนส์ แกนกล้องนี้ทำงานได้อย่างน่าเชื่อถือสำหรับการตรวจสอบขอบเขตภายนอกอาคาร การทดสอบทางอุตสาหกรรมที่อุณหภูมิสูงในสถานที่ทำงาน และภารกิจดับเพลิงและช่วยเหลือภัยพิบัติที่มีทัศนวิสัยต่ำภายใต้สภาพสนามที่ยากลำบาก

อัลกอริธึมรูปภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิช่วยให้โมดูลความร้อน iTL1208 สามารถนำเสนอภาพความร้อนที่ชัดเจนเป็นพิเศษ

คุณสมบัติหลัก
  • การออกแบบที่มีน้ำหนักเบามาก- ขนาดกะทัดรัด 22.6×22.6×34.5 มม. และน้ำหนัก 35.7 ก. (รวมเลนส์ 12 มม.) ถือเป็นการบูรณาการในระดับสูงสุดในระดับเดียวกัน
  • ความไวแสงสูง การตรวจจับที่แม่นยำ- ขนาดพิกเซลเล็กพิเศษ 8μm พร้อมความละเอียด 1280×1024 ให้รายละเอียดที่ดีและภาพที่คมชัดด้วย NETD ทั่วไป ≤ 30mK สำหรับการตรวจจับความแตกต่างของอุณหภูมิเล็กน้อยที่เชื่อถือได้
  • การพัฒนาที่ง่ายขึ้น การบูรณาการที่รวดเร็ว- มีตัวเลือกเลนส์ออพติคอลหลายตัวเพื่อตอบสนองความต้องการใช้งานที่หลากหลาย รองรับอินเทอร์เฟซเอาต์พุตภาพ MIPI CSI, เอาต์พุตข้อมูลภาพ RAW และ YUV พร้อมการควบคุมผ่านพอร์ตอนุกรม/I2C
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง iTL1208
ตัวบ่งชี้เครื่องตรวจจับ IR
วัสดุที่ละเอียดอ่อน วอกซ์
ปณิธาน 1280×1024
ขนาดพิกเซล 8μm
การตอบสนองทางสเปกตรัม 8ไมโครเมตร ~ 14ไมโครเมตร
NETD ทั่วไป ≤30mK
การประมวลผลภาพ
อัตราเฟรมดิจิตอล 25/30เฮิร์ต
เวลาเริ่มต้น ≤6วินาที
วิดีโอดิจิทัล ดิบ/YUV
อัลกอริธึมรูปภาพ NUC/3DNR/DNS/DRC/EE
การแสดงภาพ 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน)
ซอฟต์แวร์พีซี
ซอฟต์แวร์พีซี การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 34Pin_ตัวเชื่อมต่ออินเทอร์เฟซ: BP04SD-34-0065-R0
อินเตอร์เฟซการสื่อสาร TTL-232/I2C
อินเตอร์เฟซวิดีโอดิจิตอล MIPI-CSI
แรงดันไฟฟ้า 4.5-5.5V
การใช้พลังงานโดยทั่วไป 1W
เครื่องกล
ขนาด (รวมเลนส์) ด้วยเลนส์ 5 มม.: 22.6 มม. × 22.6 มม. × 50 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ37มม.)
ด้วยเลนส์ 10 มม.: 22.6 มม. × 22.6 มม. × 45.3 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.)
ด้วยเลนส์ 12 มม.: 22.6 มม. × 22.6 มม. × 34.5 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ26.6 มม.)
พร้อมเลนส์ 17 มม.: 22.6 มม.×22.6 มม.×35.4 มม. (เส้นผ่านศูนย์กลางภายนอกเลนส์ Φ27มม.)
ด้วยเลนส์ 25 มม.: 22.6 มม. × 22.6 มม. × 44.2 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ33 มม.)
ด้วยเลนส์ 35 มม.: 22.6 มม. × 22.6 มม. × 50.9 มม. (เส้นผ่านศูนย์กลางภายนอกของเลนส์ Φ43.2 มม.)
น้ำหนัก (รวมเลนส์) 85.5±4.5g (พร้อมเลนส์ 5 มม.)
ประมาณ 70.5 ± 3.6 ก. (พร้อมเลนส์ 10 มม.)
ประมาณ 35.7±2g (พร้อมเลนส์ 12 มม.)
ประมาณ 40.7±2.1g (พร้อมเลนส์ 17 มม.)
ประมาณ 71.0±3.6g (พร้อมเลนส์ 25 มม.)
ประมาณ 110 ± 5.5 ก. (พร้อมเลนส์ 35 มม.)
การปรับตัวด้านสิ่งแวดล้อม
อุณหภูมิในการทำงาน -40°C~+70°C
อุณหภูมิในการจัดเก็บ -45°C~+85°C
ความชื้น 5%~95% ไม่ควบแน่น
การสั่นสะเทือน 5.35กรัม การสั่นสะเทือนแบบสุ่ม 3 แกน
ผลกระทบ Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง
การรับรอง ROHS2.0/การเข้าถึง
เลนส์ออฟติคอล ความร้อนโฟกัสคงที่: 5/10/12/17/25/35 มม
การใช้งานทางอุตสาหกรรม

โมดูลถ่ายภาพความร้อน iTL1208 สามารถนำมาใช้กันอย่างแพร่หลายในสาขาการดับเพลิงในป่า การบำรุงรักษาพลังงาน การตรวจสอบไฟฟ้าโซลาร์เซลล์ การตรวจสอบความปลอดภัย อุปกรณ์สวมใส่ อุปกรณ์พกพา และอื่นๆ

ข้อดีของเรา
  • ความไวสูงและประสิทธิภาพที่ยอดเยี่ยมด้วยเทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
  • มีเครื่องตรวจจับอินฟราเรดหลายแบบให้เลือก รวมถึงเครื่องตรวจจับ IR ทั้งแบบไม่ระบายความร้อนและระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
  • การผลิตจำนวนมากเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็วด้วยสายการผลิต 3 สายและความสามารถในการผลิตต่อปีสูงถึงเครื่องตรวจจับหลายล้านเครื่อง
คำถามที่พบบ่อย
1. เน็ตดี

NETD (ความแตกต่างของอุณหภูมิเทียบเท่าเสียง) คือความแตกต่างของอุณหภูมิระหว่างเป้าหมายและพื้นหลังเมื่ออัตราส่วนสัญญาณต่อเสียงรบกวนเอาท์พุตของเครื่องตรวจจับเท่ากับ 1 โดยจะวัดความไวของเครื่องตรวจจับอินฟราเรด

ยิ่งเครื่องตรวจจับอินฟราเรด NETD มีขนาดเล็กเท่าใด ความไวต่อความร้อนก็จะสูงขึ้นและคุณภาพของภาพก็จะดีขึ้น ความแตกต่างของอุณหภูมิที่น้อยลงระหว่างเป้าหมายและพื้นหลังต้องใช้เครื่องตรวจจับความไวต่อความร้อนที่สูงขึ้น

2. อัตราเฟรม

อัตราเฟรมหมายถึงจำนวนเฟรมต่อวินาทีของภาพที่สมบูรณ์ที่สร้างโดยโมดูลอินฟราเรด สำหรับเป้าหมายที่มีความเร็วในการเคลื่อนที่เร็วหรืออุณหภูมิที่เปลี่ยนแปลงอย่างรวดเร็ว ควรเลือกโมดูลระบายความร้อนที่มีอัตราเฟรมที่สูงกว่า เพื่อรักษาความแม่นยำในการวัดและประสิทธิภาพในการสังเกต
