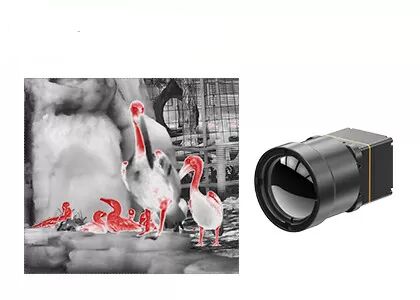

แกนกล้องถ่ายภาพความร้อน LWIR พร้อมอัตราเฟรม 25Hz/30Hz สำหรับ ADAS

โมดูลถ่ายภาพความร้อน LWIR พร้อมเครื่องตรวจจับอินฟราเรด 640x512 12μm สำหรับใช้งานกลางแจ้ง

โมดูลถ่ายภาพความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย SensorMicro โดยมีการรวมเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640×512/12µm ที่บรรจุในเซรามิก ด้วย NETD ทั่วไป＜40mk โมดูลถ่ายภาพความร้อน TWIN612 สามารถนำเสนอภาพที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น

ด้วยช่วงการวัดอุณหภูมิ -20℃~150℃/0~550℃ ความแม่นยำ ±2℃ หรือ ±2% และอัตราเฟรมสูงสุด 30Hz โมดูลถ่ายภาพความร้อนรับประกันภาพความร้อนที่ราบรื่นและการวัดอุณหภูมิที่แม่นยำ

โมดูลถ่ายภาพความร้อน TWIN612 มีข้อดีคือการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำถึง 0.8w ด้วยอัลกอริธึมภาพที่ได้รับการปรับปรุงและฟังก์ชันการวัดอุณหภูมิ โมดูลถ่ายภาพความร้อน TWIN612 นำเสนอภาพที่เสถียรและอุณหภูมิที่แม่นยำยิ่งขึ้น

กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์เครื่องตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาณและน้ำหนักของเครื่องตรวจจับที่บรรจุจะลดลงอย่างมาก ดังนั้น โมดูลถ่ายภาพความร้อน TWIN612 จึงสามารถนำไปใช้ในอุตสาหกรรมที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับขนาด น้ำหนัก และการใช้พลังงาน

- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา: 25g
- NETD ทั่วไป<40mk
- ภาพถ่ายความร้อนที่คมชัดและชัดเจน
- การใช้พลังงานทั่วไปต่ำถึง 0.8W


โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้านเทอร์โมกราฟี การตรวจสอบความปลอดภัย โหลด UAV หุ่นยนต์ ฮาร์ดแวร์อัจฉริยะ ADAS การดับเพลิงและการกู้ภัย


1. NETD

NETD คือความแตกต่างของอุณหภูมิเทียบเท่าเสียงรบกวน ซึ่งเป็นความแตกต่างของอุณหภูมิระหว่างเป้าหมายและพื้นหลังเมื่ออัตราส่วนสัญญาณต่อสัญญาณรบกวนของเอาต์พุตเครื่องตรวจจับเท่ากับ 1 เป็นตัวบ่งชี้ในการวัดความไวของเครื่องตรวจจับอินฟราเรด

ยิ่ง NETD ของเครื่องตรวจจับอินฟราเรดมีค่าน้อยเท่าใด ความไวต่อความร้อนและคุณภาพของภาพก็จะยิ่งดีขึ้นเท่านั้น

ยิ่งความแตกต่างของอุณหภูมิระหว่างเป้าหมายและพื้นหลังน้อยเท่าใด ความไวต่อความร้อนของเครื่องตรวจจับก็จะยิ่งสูงขึ้นเท่านั้น

2. อัตราเฟรม

อัตราเฟรมคือจำนวนเฟรมต่อวินาทีของภาพที่สมบูรณ์ซึ่งสร้างขึ้นโดยโมดูลอินฟราเรด หากเป้าหมายมีความเร็วในการเคลื่อนที่ที่รวดเร็วหรืออุณหภูมิเปลี่ยนแปลงอย่างรวดเร็ว ควรเลือกโมดูลถ่ายภาพความร้อนที่มีอัตราเฟรมสูงกว่า มิฉะนั้น ความแม่นยำในการวัดและเอฟเฟกต์การสังเกตจะได้รับผลกระทบ
