โมดูลการถ่ายภาพทางความร้อน LWIR ด้วยความละเอียด 640x512 และความยาวของพิกเซล 12μm สําหรับการบริโภคพลังงานที่ต่ํา 0.65W

สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น COIN612G2
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 640x512 การใช้พลังงาน 0.65W
ช่วงสเปกตรัม 8~14ไมโครเมตร สนามพิกเซล 12μm
สุทธิ ≤25mK/F1.0/25℃ อัตราเฟรม 25เฮิร์ต/30เฮิร์ต/50เฮิร์ต
เน้น

โมดูลถ่ายภาพความร้อน LWIR กลางแจ้ง

,

เครื่องตรวจจับโมดูลถ่ายภาพความร้อน LWIR

,

โมดูลตรวจจับความร้อน 640x512

ฝากข้อความ
รายละเอียดสินค้า

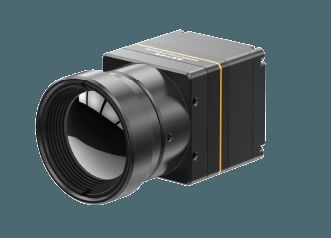

โมดูลถ่ายภาพความร้อน LWIR พร้อมตัวตรวจจับอินฟราเรด 640x512 12μm สำหรับภายนอกอาคาร
ภาพรวมผลิตภัณฑ์

โมดูลถ่ายภาพความร้อน COIN612G2 ผสานรวมตัวตรวจจับอินฟราเรดแบบไม่เย็นที่บรรจุในระดับเวเฟอร์ขนาด 640*512/12µm ด้วย NETD ทั่วไป ≤25mK โมดูลนี้ให้ประสิทธิภาพการถ่ายภาพความร้อนที่ชัดเจน คมชัด และมีรายละเอียดมากขึ้น

ด้วยการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำถึง 0.65W โมดูลกล้องความร้อน COIN612G2 ใช้อัลกอริทึมภาพขั้นสูงเพื่อแสดงภาพความร้อนที่มีรายละเอียดและความคมชัดเหนือกว่า

กระบวนการบรรจุภัณฑ์ระดับเวเฟอร์แสดงถึงเทคโนโลยีการบรรจุภัณฑ์ตัวตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเทียบกับการบรรจุภัณฑ์โลหะแบบดั้งเดิม วิธีการนี้ช่วยลดปริมาตรและน้ำหนักของตัวตรวจจับได้อย่างมาก ทำให้ COIN612G2 เหมาะอย่างยิ่งสำหรับการใช้งานที่มีข้อกำหนดด้านขนาด น้ำหนัก และการใช้พลังงานที่เข้มงวด

คุณสมบัติหลัก
ฟังก์ชันที่ครอบคลุม โซลูชันที่คุ้มค่า
  • พัฒนาด้วยตัวตรวจจับอินฟราเรดระดับเวเฟอร์ ApexCore ประสิทธิภาพสูง คุ้มค่า ด้วย NETD ≤25mK
  • ผสานรวม FPA กระแสหลักเข้ากับอัลกอริทึมประมวลผลภาพขั้นสูงเพื่อคุณภาพของภาพที่ดีขึ้น
โครงสร้างกะทัดรัด ดีไซน์น้ำหนักเบา
  • ขนาด: 25.4*25.4*15.7 มม.
  • น้ำหนัก: 15±1 กรัม การใช้พลังงาน ≤0.65W
การกำหนดค่าที่หลากหลาย การรวมระบบที่รวดเร็ว
  • มีตัวเลือกเลนส์หลายแบบเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย
  • รองรับอินเทอร์เฟซเอาต์พุตภาพ USB 2.0/DVP/LVDS/BT.656
  • ส่งออกข้อมูลภาพ RAW/YUV พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
รุ่น COIN612G2
ตัวบ่งชี้ตัวตรวจจับ IR
วัสดุไวแสง VOx
ความละเอียด 640*512
ขนาดพิกเซล 12μm
การตอบสนองสเปกตรัม 8μm ~ 14μm
NETD ทั่วไป ≤25mK/F1.0/25℃
การประมวลผลภาพ
อัตราเฟรมดิจิทัล 25/30/50Hz
เวลาเริ่มต้น 6 วินาที
วิดีโออะนาล็อก PAL/NTSC
วิดีโอดิจิทัล RAW/YUV422
อัลกอริทึมภาพ การแก้ไขความไม่สม่ำเสมอ (NUC)
การลดสัญญาณรบกวน 3 มิติ (3DNR)
การลดสัญญาณรบกวน 2 มิติ (DNS)
การบีบอัดช่วงไดนามิก (DRC)
การเพิ่มความคมชัดของขอบ (EE)
การแสดงผลภาพ 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
ซอฟต์แวร์ PC
ซอฟต์แวร์ ICC การควบคุมโมดูลและการแสดงผลวิดีโอ
ไฟฟ้า
อินเทอร์เฟซภายนอกมาตรฐาน 50 พิน: DF40C-50DP-0.4V(51), (HRS, ตัวผู้)
บอร์ดส่วนขยาย USB3.0/USB2.0/VPC/USB2.0&VPC
อินเทอร์เฟซการสื่อสาร TTL-232/USB2.0
อินเทอร์เฟซวิดีโอดิจิทัล DVP8/DVP16/USB2.0/BT.656/LVDS
แรงดันไฟฟ้า 4.5~5.5V
การใช้พลังงานทั่วไป 0.65W
กลไก
ขนาดแกนเปลือย (มม.) 25.4*25.4*15.7
น้ำหนักแกนเปลือย (ก.) 15±1 กรัม
การปรับตัวเข้ากับสภาพแวดล้อม
อุณหภูมิในการทำงาน -40℃~+70℃
อุณหภูมิในการจัดเก็บ -45℃~+85℃
ความชื้น 5%~95%, ไม่ควบแน่น
การสั่นสะเทือน 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน
แรงกระแทก คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง
การรับรอง ROHS2.0/REACH
เลนส์ออปติคัล
เลนส์ออปติคัล โฟกัสคงที่แบบ Athermal: 4.8 มม./7 มม./9.1 มม./13 มม./19 มม./25 มม./35 มม./50 มม./70 มม.
ระดับการป้องกัน IP67 (เลนส์ด้านหน้า)
การใช้งานในอุตสาหกรรม

โมดูลถ่ายภาพความร้อน COIN612G2 ถูกนำไปใช้ในการเฝ้าระวังความปลอดภัย, วิสัยทัศน์อุตสาหกรรม, การสังเกตการณ์ภายนอกอาคาร, การดับเพลิงและกู้ภัย, ADAS, วิสัยทัศน์เครื่องจักร และสาขาที่เกี่ยวข้อง

สายผลิตภัณฑ์ของเรา
  • ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
  • เทคโนโลยีชั้นนำระดับโลกในอุตสาหกรรมอินฟราเรด
  • มีตัวตรวจจับอินฟราเรดหลากหลายชนิด - ทั้งแบบไม่เย็นและแบบเย็น ในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
  • การผลิตจำนวนมากเพื่อให้แน่ใจว่าจัดส่งได้รวดเร็ว - สายการผลิตสามสายพร้อมกำลังการผลิตต่อปีสูงถึงหลายล้านตัวตรวจจับ
คำถามที่พบบ่อย
1. อินฟราเรดคลื่นสั้นเทียบกับอินฟราเรดคลื่นกลางและคลื่นยาว

อินฟราเรดคลื่นสั้นให้การมองเห็นที่ได้รับการปรับปรุงด้วยภาพที่คล้ายกับการมองเห็นของมนุษย์ ให้ข้อได้เปรียบในการใช้งาน เช่น การระบุเป้าหมายทางทะเล (ชื่อเรือ) และการเฝ้าระวังความปลอดภัย (การจดจำใบหน้า) ข้อได้เปรียบที่สำคัญเหนือกว่าการถ่ายภาพความร้อนคือความสามารถในการถ่ายภาพผ่านกระจกหน้ารถ

การถ่ายภาพความร้อนอินฟราเรดคลื่นยาวและคลื่นกลางใช้รังสีความร้อนที่ปล่อยออกมาจากฉากที่อุณหภูมิห้อง เทคโนโลยีการถ่ายภาพแบบพาสซีฟนี้ทำงานโดยไม่มีแหล่งกำเนิดแสงภายนอก ให้ลักษณะการพรางตัว การถ่ายภาพความแตกต่างของอุณหภูมิระหว่างเป้าหมายและสภาพแวดล้อม ให้ความคมชัดสูง ระยะการทำงานไกล และความสามารถในการทะลุผ่านพืชพรรณ ทำให้เหมาะสำหรับการป้องกันชายแดน สัญญาณเตือนการบุกรุก การล่าสัตว์ และการใช้งานกลางแจ้ง
