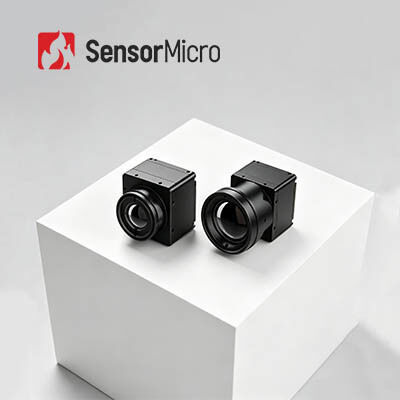

โมดูลการถ่ายภาพทางความร้อน LWIR ด้วยความละเอียด 640x512 และความยาวของพิกเซล 12μm สําหรับการบริโภคพลังงานที่ต่ํา 0.65W
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | COIN612G2 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 640x512 | การใช้พลังงาน | 0.65W |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | สนามพิกเซล | 12μm |
| สุทธิ | ≤25mK/F1.0/25℃ | อัตราเฟรม | 25เฮิร์ต/30เฮิร์ต/50เฮิร์ต |
| เน้น | โมดูลถ่ายภาพความร้อน LWIR กลางแจ้ง,เครื่องตรวจจับโมดูลถ่ายภาพความร้อน LWIR,โมดูลตรวจจับความร้อน 640x512 |
||
รายละเอียดสินค้า
โมดูลถ่ายภาพความร้อน LWIR พร้อมตัวตรวจจับอินฟราเรด 640x512 12μm สำหรับกิจกรรมกลางแจ้ง
ภาพรวมผลิตภัณฑ์
โมดูลถ่ายภาพความร้อน COIN612G2 รวมเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนที่ระดับบรรจุภัณฑ์เวเฟอร์ขนาด 640×512/12µm ด้วย NETD ≤25mK ทั่วไป โมดูลนี้จึงมอบประสิทธิภาพการถ่ายภาพความร้อนที่คมชัดยิ่งขึ้น และมีรายละเอียดมากขึ้น
ด้วยการออกแบบที่กะทัดรัด โครงสร้างน้ำหนักเบา และการใช้พลังงานต่ำเพียง 0.65W โมดูลกล้องถ่ายภาพความร้อน COIN612G2 ใช้อัลกอริธึมภาพที่ได้รับการปรับปรุงเพื่อนำเสนอภาพความร้อนที่มีรายละเอียดและความคมชัดที่เหนือกว่า
กระบวนการบรรจุระดับเวเฟอร์แสดงถึงเทคโนโลยีการบรรจุเครื่องตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเปรียบเทียบกับบรรจุภัณฑ์โลหะแบบดั้งเดิม วิธีการนี้จะช่วยลดปริมาตรและน้ำหนักของเครื่องตรวจจับได้อย่างมาก ทำให้ COIN612G2 เหมาะสำหรับการใช้งานที่มีข้อกำหนดด้านขนาด น้ำหนัก และการใช้พลังงานที่เข้มงวด
คุณสมบัติหลัก
ฟังก์ชันการทำงานที่ครอบคลุม โซลูชันที่คุ้มค่า
- พัฒนาด้วยเครื่องตรวจจับอินฟราเรดระดับเวเฟอร์ ApexCore ประสิทธิภาพสูงและคุ้มค่าพร้อม NETD ≤25mK
- รวม FPA กระแสหลักเข้ากับอัลกอริธึมการประมวลผลภาพขั้นสูงเพื่อเพิ่มคุณภาพของภาพ
โครงสร้างที่กะทัดรัด การออกแบบน้ำหนักเบา
- ขนาด: 25.4×25.4×15.7มม
- น้ำหนัก: 15 ± 1 กรัม การใช้พลังงาน ≤0.65W
การกำหนดค่าที่หลากหลาย บูรณาการอย่างรวดเร็ว
- มีตัวเลือกเลนส์หลายแบบให้เลือกเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
- รองรับอินเทอร์เฟซเอาต์พุตภาพ USB 2.0/DVP/LVDS/BT.656
- ส่งออกข้อมูลภาพ RAW/YUV พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | COIN612G2 |
|---|---|
| ตัวบ่งชี้เครื่องตรวจจับ IR | |
| วัสดุที่ละเอียดอ่อน | วอกซ์ |
| ปณิธาน | 640×512 |
| ขนาดพิกเซล | 12μm |
| การตอบสนองทางสเปกตรัม | 8ไมโครเมตร ~ 14ไมโครเมตร |
| NETD ทั่วไป | ≤25mK/F1.0/25℃ |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิตอล | 25/30/50เฮิร์ต |
| เวลาเริ่มต้น | 6ส |
| วิดีโอแอนะล็อก | ระบบ PAL/NTSC |
| วิดีโอดิจิทัล | ดิบ/YUV422 |
| อัลกอริธึมรูปภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) ลดเสียงรบกวน 3D (3DNR) การลดเสียงรบกวน 2D (DNS) การบีบอัดช่วงไดนามิก (DRC) การปรับปรุงขอบ (EE) |
| การแสดงภาพ | 10 ประเภท (สีขาวร้อน/ลาวา/เหล็กแดง/เหล็กร้อน/การแพทย์/อาร์กติก/สายรุ้ง 1/สายรุ้ง 2/สีอ่อน/สีดำร้อน) |
| ซอฟต์แวร์พีซี | |
| ซอฟต์แวร์ไอซีซี | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50พิน: DF40C-50DP-0.4V(51), (ชม.,ชาย) |
| คณะกรรมการขยาย | USB3.0/USB2.0/VPC/USB2.0&VPC |
| อินเตอร์เฟซการสื่อสาร | TTL-232/USB2.0 |
| อินเตอร์เฟซวิดีโอดิจิตอล | DVP8/DVP16/USB2.0/BT.656/LVDS |
| แรงดันไฟฟ้า | 4.5~5.5V |
| การใช้พลังงานโดยทั่วไป | 0.65W |
| เครื่องกล | |
| ขนาดแกนเปลือย (มม.) | 25.4×25.4×15.7 |
| น้ำหนักแกนเปลือย (กรัม) | 15±1ก |
| การปรับตัวด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95% ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35กรัม การสั่นสะเทือนแบบสุ่ม 3 แกน |
| ผลกระทบ | Half Sine Wave, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง |
| การรับรอง | ROHS2.0/การเข้าถึง |
| เลนส์ออฟติคอล | |
| เลนส์ออฟติคอล | ความร้อนโฟกัสคงที่: 4.8 มม./7 มม./9.1 มม./13 มม./19 มม./25 มม./35 มม./50 มม./70 มม. |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) |
การใช้งานทางอุตสาหกรรม
โมดูลถ่ายภาพความร้อน COIN612G2 นำไปใช้ในการตรวจสอบความปลอดภัย การมองเห็นทางอุตสาหกรรม การสังเกตการณ์กลางแจ้ง การดับเพลิงและกู้ภัย ADAS การมองเห็นของเครื่องจักร และสาขาที่เกี่ยวข้อง
สายผลิตภัณฑ์ของเรา
- ความไวสูงและประสิทธิภาพที่ยอดเยี่ยม
- เทคโนโลยีชั้นนำของโลกในอุตสาหกรรมอินฟราเรด
- มีเครื่องตรวจจับอินฟราเรดหลายแบบ - เครื่องตรวจจับ IR ทั้งแบบไม่ระบายความร้อนและระบายความร้อนในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
- การผลิตจำนวนมากเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็ว - สายการผลิต 3 สายที่มีความสามารถในการผลิตต่อปีสูงถึงเครื่องตรวจจับหลายล้านเครื่อง
คำถามที่พบบ่อย
1. อินฟราเรดคลื่นสั้นเทียบกับ คลื่นอินฟราเรดขนาดกลางและยาว
อินฟราเรดคลื่นสั้นให้การมองเห็นที่ดียิ่งขึ้นด้วยภาพที่คล้ายกับการมองเห็นของมนุษย์ โดยให้ข้อได้เปรียบในการใช้งาน เช่น การระบุเป้าหมายทางทะเล (ชื่อเรือ) และการตรวจสอบความปลอดภัย (การจดจำใบหน้า) ข้อได้เปรียบที่สำคัญเหนือการถ่ายภาพความร้อนคือความสามารถในการถ่ายภาพผ่านกระจกหน้ารถ
การถ่ายภาพความร้อนอินฟราเรดคลื่นยาวและคลื่นกลางใช้รังสีความร้อนที่ปล่อยออกมาจากฉากที่อุณหภูมิห้อง เทคโนโลยีการถ่ายภาพแบบพาสซีฟนี้ทำงานโดยไม่มีแหล่งกำเนิดแสงภายนอก ทำให้มีลักษณะการซ่อนตัว การถ่ายภาพความแตกต่างของอุณหภูมิระหว่างเป้าหมายและสภาพแวดล้อมทำให้เกิดคอนทราสต์สูง ระยะการดำเนินการที่ยาวนาน และความสามารถในการเจาะผ่านพืชพรรณ ทำให้เหมาะอย่างยิ่งสำหรับการป้องกันปริมณฑล การแจ้งเตือนการบุกรุก การล่าสัตว์ และการใช้งานกลางแจ้ง
