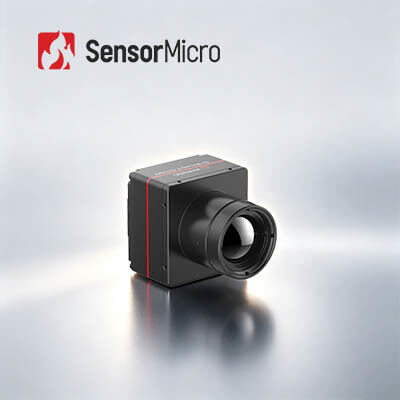

ความละเอียดสูง 1280x1024 ความละเอียด 12μm ขนาดพิกเซล โมดูลกล้องอุณหภูมิไร้ชัตเตอร์สําหรับการสังเกตภายนอก
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | iSE1212 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024/12μm | สุทธิ | ≤30mK |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | อัตราเฟรมดิจิตอล | 25เฮิร์ต/30เฮิร์ต/50เฮิร์ต |
| แรงดันไฟฟ้า | 2.7V~5.3V | การใช้พลังงานโดยทั่วไป | 1.2W@25Hz@23±3℃ |
| เน้น | โมดูลกล้องอุตสาหกรรมความร้อน 12um,1280x1024 โมดูลความร้อนอุตสาหกรรม,โมดูลกล้องอินฟราเรดอุตสาหกรรมที่ไม่เย็น |
||
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อนความละเอียดสูง 1280x1024/12 ไมโครเมตร สำหรับการสังเกตการณ์กลางแจ้ง
ภาพรวมผลิตภัณฑ์
iSE1212 เป็นโมดูลกล้องอินฟราเรดแบบไม่เย็นจากซีรีส์ iSE ของ SensorMicro สร้างขึ้นบนตัวตรวจจับอินฟราเรดแบบไม่เย็นความละเอียด 1280x1024/12 ไมโครเมตร พร้อมวงจรประมวลผลสัญญาณระดับมืออาชีพและแพลตฟอร์มประมวลผลภาพ สามารถแปลงการแผ่รังสีอินฟราเรดของเป้าหมายให้เป็นข้อมูลอุณหภูมิที่แม่นยำได้อย่างถูกต้อง
โมดูลสร้างภาพความร้อน LWIR HD แบบไม่เย็น 1280x1024/12 ไมโครเมตร VOx นี้ ให้ภาพความร้อนที่คมชัดเป็นพิเศษสำหรับการใช้งานที่หลากหลาย รวมถึง Industrial Vision, การดับเพลิงและกู้ภัย, การเฝ้าระวังความปลอดภัย, การสังเกตการณ์กลางแจ้ง, Machine Vision และ Consumer Electronics
คุณสมบัติหลัก
- ภาพความละเอียดสูงพร้อมภาพที่ราบรื่น: ภาพความร้อนระดับเมกะพิกเซลพร้อมประสิทธิภาพที่ไม่มีความหน่วง, มุมมองที่กว้างขึ้น, การครอบคลุมมุมที่ใหญ่ขึ้น, ระยะการตรวจจับที่ไกลขึ้น และรายละเอียดที่ได้รับการปรับปรุง
- การทำงานแบบไร้ชัตเตอร์เพื่อประสิทธิภาพที่เงียบ: ไม่ต้องมีการปรับเทียบชัตเตอร์ระหว่างการใช้งาน ช่วยขจัดภาพกระตุกที่พบได้ทั่วไปในการออกแบบแบบดั้งเดิม การทำงานที่เงียบช่วยหลีกเลี่ยงการถูกตรวจจับโดยเป้าหมาย
- คุณสมบัติหลากหลายและเป็นมิตรต่อการรวมระบบ: รองรับอัลกอริทึม Super-Resolution, Picture-in-Picture, OSD ที่ปรับแต่งได้, โหมด Sleep, การปรับเทียบด้วยคลิกเดียว และความเข้ากันได้กับจอแสดงผล Micro OLED หลากหลายประเภท เข้ากันได้กับเลนส์ออปติคัลและส่วนประกอบเพิ่มเติมที่หลากหลายเพื่อการพัฒนาขั้นที่สองที่ง่ายและการรวมระบบที่ยืดหยุ่น
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | iSE1212 |
|---|---|
| ตัวบ่งชี้ตัวตรวจจับ IR | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 1280×1024 |
| ขนาดพิกเซล | 12 ไมโครเมตร |
| การตอบสนองสเปกตรัม | 8 ไมโครเมตร ~ 14 ไมโครเมตร |
| NETD ทั่วไป | ≤30mK |
| การประมวลผลภาพ | |
| พิกเซลที่มีประสิทธิภาพ | 1280×1024 |
| อัตราเฟรมดิจิทัล | 25Hz/30Hz/50Hz |
| เวลาเริ่มต้น | 7 วินาที |
| วิดีโอดิจิทัล | YUV420/YUV422/RGB888/RAW |
| อัลกอริทึมภาพ | NUC/DRC/DNS/DDE/SFFC |
| ไร้ชัตเตอร์ | รองรับ |
| การแสดงผลภาพ | 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| ทิศทางภาพ | แนวนอน/แนวตั้ง/แนวทแยง |
| ซูมดิจิทัล | 1x/2x/4x/8x |
| ความสว่างของภาพ | อัตโนมัติ/แมนนวล |
| คอนทราสต์ของภาพ | อัตโนมัติ/แมนนวล |
| โหมดการชดเชย | แมนนวล |
| เส้นเล็ง | รองรับ |
| ฟังก์ชันระบบ | |
| โหมด Sleep | รองรับ |
| การตั้งค่าเมนู | ปรับแต่งได้ |
| ภาษาเมนู | จีน / อังกฤษ |
| การปรับเทียบ Offset | รองรับ |
| ปุ่มกด | ≥4 (ฟังก์ชันปุ่มปรับแต่งได้) |
| การขับเคลื่อน OLED | รองรับ I2C, พอร์ตขนาน 16 บิต/24 บิต, สัญญาณหน้าจอไดรฟ์ datavalid และอื่นๆ; ขับเคลื่อน Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A โดยตรง; รองรับสัญญาณจอแสดงผล MIPI และสามารถขับเคลื่อนหน้าจอ IBOE VX039FHP-NH4 ได้โดยตรง |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์คอมพิวเตอร์ | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50 พิน: BP040SB-50-0114-B-R0 |
| อินเทอร์เฟซการสื่อสาร | TTL-232/USB |
| อินเทอร์เฟซวิดีโอดิจิทัล | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| ส่วนประกอบส่วนขยาย | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| แรงดันไฟฟ้าที่จ่าย | 2.7V~5.3V |
| การใช้พลังงานทั่วไป | 1.2W@25Hz@23±3℃ |
| กลไก/เลนส์ | |
| ขนาดแกนเปลือย (มม.) | 38×39×28 | 68×69×30.2 |
| น้ำหนักแกนเปลือย (ก.) | 65±3 | 88.5±3 |
| เลนส์ออปติคัล | โฟกัสคงที่ Athermal: 14 มม./19 มม./25 มม./35 มม. | โฟกัสคงที่ Athermal: 50 มม./100 มม. เลนส์มอเตอร์: 75 มม./100 มม./150 มม. ซูมต่อเนื่อง: 15~100 มม./25~75 มม./28~90 มม./30~180 มม./25~225 มม./30~300 มม. |
| ส่วนประกอบชัตเตอร์ | อุปกรณ์เสริม |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) |
| ความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃~+70℃ |
| อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35g, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่งลูก, 40g/11ms, ทิศทางการกระแทกแกน X, 3 ครั้ง | 500g@1ms |
| การรับรอง | ROHS2.0/REACH |
การใช้งานในอุตสาหกรรม
โมดูลสร้างภาพความร้อน iSE1212 ถูกนำไปใช้อย่างแพร่หลายใน Industrial Vision, การดับเพลิงและกู้ภัย, การเฝ้าระวังความปลอดภัย, การสังเกตการณ์กลางแจ้ง, Machine Vision, Consumer Electronics และสาขาที่เกี่ยวข้อง
ข้อได้เปรียบของเรา
- เอกสารครบถ้วน: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า และเอกสารอ้างอิงการเลือกสำหรับการนำไปใช้งานทันที
- ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบแบบบูรณาการตัวอย่าง, การประเมินประสิทธิภาพ และบริการตรวจสอบพารามิเตอร์
- ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDK, API, อัลกอริทึม และเครื่องมือดีบักสำหรับการรวมระบบเชิงลึก
- การสนับสนุนทางเทคนิคระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวันพร้อมการตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที
- การรับประกัน: ชิ้นส่วนดั้งเดิมและการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด
คำถามที่พบบ่อย
คำถามที่ 1: 12 ไมโครเมตรชัดเจนกว่า 17 ไมโครเมตรที่ความละเอียดเท่ากันหรือไม่?
ไม่จำเป็นเสมอไป ความคมชัดของภาพขึ้นอยู่กับการผสมผสานระหว่างความหนาแน่นของพิกเซล คุณภาพของเลนส์ และความไวของตัวตรวจจับ 12 ไมโครเมตรมีความหนาแน่นของพิกเซลสูงกว่าและมีศักยภาพในการแสดงรายละเอียดที่มากกว่า แต่ความละเอียดของเลนส์ที่ไม่ดีหรือการประกอบที่ไม่แม่นยำจะทำให้เกิดความคลาดเคลื่อนของแสงและภาพเบลอ ในทางตรงกันข้าม 17 ไมโครเมตรให้ความไวที่สูงกว่าพร้อมรายละเอียดชั้นความร้อนที่แข็งแกร่งกว่าและการจดจำเป้าหมายที่อ่อนแอกว่า
คำถามที่ 2: ข้อได้เปรียบหลักของระยะพิทช์พิกเซลขนาดเล็กคืออะไร?
ประโยชน์หลักคือการย่อขนาดชิป การออกแบบอุปกรณ์ที่มีน้ำหนักเบา และการใช้พลังงานต่ำ รองรับอุปกรณ์อินฟราเรดขนาดเล็กสำหรับอุปกรณ์พกพาและอุปกรณ์สวมใส่ ในขณะที่ให้รายละเอียดภาพระยะไกลที่สมบูรณ์ยิ่งขึ้นภายใต้เงื่อนไขเดียวกัน
คำถามที่ 3: คุณค่าหลักของระยะพิทช์พิกเซลขนาดใหญ่คืออะไร?
พื้นที่รับแสงของพิกเซลเดี่ยวขนาดใหญ่ช่วยเพิ่มการรับพลังงานอินฟราเรด ให้ความไวต่อความแตกต่างของอุณหภูมิที่อ่อนแอกว่าสูงขึ้น ความสามารถในการป้องกันการรบกวนที่แข็งแกร่งขึ้น และภาพที่เสถียรกว่าในสภาพแวดล้อมที่รุนแรง พร้อมด้วยกระบวนการที่สมบูรณ์และต้นทุนโดยรวมที่ต่ำลง
