xพลังความเย็น | (@100K@20℃)>400mW | การใช้พลังงานที่เสถียร | <3.5W (130mW@100K@20°C) |
---|---|---|---|
อุณหภูมิในการทำงาน | -45℃~+85℃ | ขนาด | 45x34x67mm |
น้ำหนัก | <250g | MTTF | >10000ชม. |
แสงสูง | แยกส่วนประกอบ Dewar Cooler Assembly,RS046H Integrated Dewar Cooler Assembly |

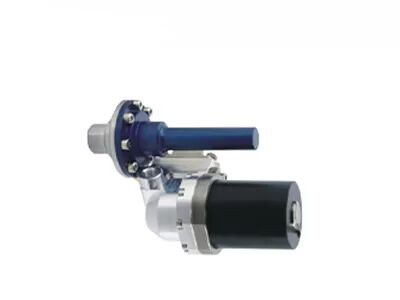

RS046H 400mW เครื่องทำความเย็นแบบโรตารีสเตอร์ลิงแบบแยกส่วนสำหรับเครื่องตรวจจับอินฟราเรดแบบเย็น
RS046H เป็นรุ่นแยกของ RS046 เครื่องทำความเย็นแบบกวนผสมแบบหมุนที่พัฒนาโดย Global Sensor Technology (GST)ด้วยโครงสร้างคอมเพรสเซอร์แบบเดียวกันของ RS046 รูปแบบแยก RS046H จึงมีขนาดเล็กกว่า
นิ้วเย็นใน RS046H dewar cooler มีเส้นผ่านศูนย์กลางเดียวกันกับในคูลเลอร์ RS046 แต่มีความยาวสั้นกว่าได้รับประโยชน์จากการออกแบบแยกของคอมเพรสเซอร์และนิ้วเย็น ระบบอินฟราเรดที่มี RS046H ในตัวนั้นมีความยืดหยุ่นในการออกแบบพิเศษนอกจากนี้ ตัวตรวจจับความเย็นยังแยกออกจากแหล่งกำเนิดการสั่นสะเทือน ซึ่งทำให้ RS046H เหมาะสมที่สุดสำหรับการใช้งานที่ต้องการการสั่นสะเทือนและสภาวะพิเศษที่ดีกว่า
เนื่องจากมีน้ำหนักเบา มีขนาดเล็กลง และใช้พลังงานต่ำ จึงเป็นเรื่องง่ายที่ไครโอคูลเลอร์จะรวมเข้ากับผลิตภัณฑ์เทอร์มินัลต่างๆ ซึ่งช่วยลดต้นทุนและตอบสนองความต้องการที่แตกต่างกันของลูกค้าได้อย่างมาก
- MTTF>10,000ชม
- พลังความเย็น: (@100K@20℃)>400mW
- เวลาระบายความร้อน: <5 นาที(110J@100K@20℃)
- ขนาดเล็ก
- เสียงเบา
- การบริโภคต่ำ
แบบอย่าง | RS046H |
พิมพ์ | แยกโรตารีสเตอร์ลิง Cryocooler |
MTTF | > 10,000 ชม |
ขนาด (มม.) |
45×34×67 Φ38×70 |
น้ำหนัก | <250g |
พลังความเย็น | (@100K@20°C)>400mW |
อุณหภูมิในการทำงาน | -45°C ~ +85°C |
อุณหภูมิในการจัดเก็บ | -56°C~ +85°C |
ข้อกำหนดด้านสิ่งแวดล้อม | MIL-STD-810 |
แรงดันไฟฟ้าขาเข้า | 24-32VDC |
การใช้พลังงานสูงสุด | <12W |
การใช้พลังงานคงที่ | <3.5W (130mW@100K@20°C) |
เวลาทำความเย็น | <5 นาที (110J@100K@20°C) |
มิตินิ้วเย็น | Φ6.4mm |
อิเล็กทรอนิกส์ | ภายนอก |
วิธีการบูรณาการ | ไอดีดีซีเอ |
RS046H ชุดประกอบเครื่องทำความเย็น dewar ในตัวใช้สำหรับสร้างสภาพแวดล้อมการแช่แข็งสำหรับเครื่องตรวจจับอินฟราเรดที่ระบายความร้อน
1.การถ่ายภาพความร้อนด้วยอินฟราเรดคืออะไร?
โดยธรรมชาติแล้ว วัตถุทั้งหมดที่มีอุณหภูมิสูงกว่าศูนย์สัมบูรณ์ (- 273 ℃) สามารถแผ่รังสีอินฟราเรดได้เมื่อใช้เครื่องตรวจจับกล้องอินฟราเรดเพื่อวัดความแตกต่างของอุณหภูมิรังสีอินฟราเรดระหว่างตัวเป้าหมายเองกับพื้นหลัง คุณจะได้ภาพอินฟราเรดที่แตกต่างกัน ซึ่งเรียกอีกอย่างว่าภาพความร้อน
2. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
รังสีอินฟราเรดที่ปล่อยออกมาจากเป้าหมายจะเข้าสู่ช่วงการตรวจจับของเครื่องตรวจจับความร้อน จากนั้นเครื่องตรวจจับอินฟราเรดจะแปลงสัญญาณรังสีที่มีความเข้มต่างกันเป็นสัญญาณไฟฟ้าที่สอดคล้องกัน จากนั้นผ่านการขยายสัญญาณและการประมวลผลวิดีโอ จะสร้างภาพอินฟราเรดที่สามารถสังเกตได้โดย ตาเปล่า
3. ข้อดีของเครื่องตรวจจับอินฟราเรดแบบระบายความร้อนคืออะไร?
เครื่องตรวจจับระนาบโฟกัสอินฟราเรดที่ระบายความร้อนทำงานที่อุณหภูมิต่ำซึ่งจัดเตรียมโดยเครื่องตรวจจับ dewar cooler (ddc)มีความไวสูงและสามารถแยกแยะความแตกต่างของอุณหภูมิที่ละเอียดกว่าเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนสามารถตรวจจับ ระบุ และจดจำวัตถุได้ในระยะไกลมากซึ่งอยู่ห่างออกไปมากกว่าสิบกิโลเมตรโครงสร้างของเครื่องตรวจจับแบบระบายความร้อนนั้นซับซ้อนมาก ซึ่งส่งผลให้มีค่าใช้จ่ายค่อนข้างสูงมากกว่าเครื่องตรวจจับแบบไม่มีการระบายความร้อน
