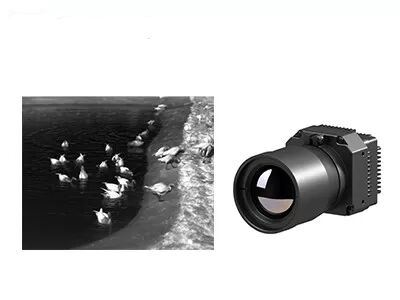

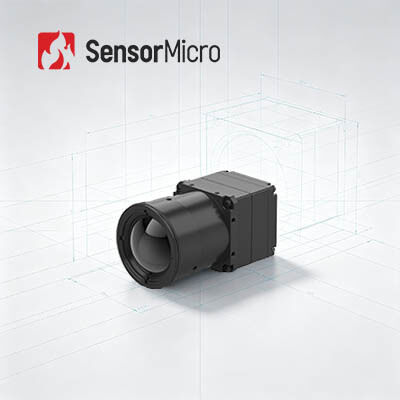

โมดูลกล้องถ่ายภาพความร้อนแบบไม่เย็น LWIR 1280x1024 / 12µm
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | SensorMicro |
| ได้รับการรับรอง | ISO9001:2015; RoHS; Reach |
| หมายเลขรุ่น | COIN1212R |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ชิ้น |
| ราคา | ต่อรองได้ |
| เงื่อนไขการชำระเงิน | ที/ที |
รายละเอียดสินค้า
| ปณิธาน | 1280x1024/12μm | สุทธิ | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| ช่วงสเปกตรัม | 8~14ไมโครเมตร | อัตราเฟรมดิจิตอล | 30เฮิร์ต |
| การใช้พลังงานโดยทั่วไป | 1.0W | แรงดันไฟฟ้า | 4.5~5.5V |
| เน้น | โมดูลกล้องความร้อน VOx 12um,โมดูลกล้องความร้อน LWIR 1280x1024,โมดูลกล้อง VOx LWIR |
||
รายละเอียดสินค้า
โมดูลกล้องถ่ายภาพความร้อนแบบไม่เย็น LWIR 1280x1024 / 12µm
แกนกล้องอินฟราเรด COIN1212R มีตัวตรวจจับอินฟราเรดแบบไม่เย็นความละเอียดเมกะพิกเซล 1280*1024/12µm ผสานรวมกับวงจรประมวลผลสัญญาณขั้นสูงและอัลกอริทึมการวัดอุณหภูมิ รองรับโปรโตคอลการสื่อสารแบบอนุกรมที่ใช้กันอย่างแพร่หลาย และมีอินเทอร์เฟซเอาต์พุตวิดีโอที่หลากหลาย พร้อมตัวเลือกเลนส์ออปติคัลครบวงจร สามารถตรวจจับความแตกต่างของอุณหภูมิได้อย่างรวดเร็ว และให้ภาพความร้อนที่ชัดเจนและข้อมูลอุณหภูมิที่แม่นยำ ช่วยลดความซับซ้อนในการพัฒนาต่อยอดระบบวัดอุณหภูมิ ทำให้เป็นโซลูชันการรวมภาพความร้อนแบบครบวงจรสำหรับการใช้งานในการเฝ้าระวังอัจฉริยะ การผลิตระดับไฮเอนด์ การควบคุมกระบวนการ การวิจัยทางวิทยาศาสตร์ และการใช้งานภาพความร้อนระดับไฮเอนด์อื่นๆ
คุณสมบัติหลัก
- ภาพความละเอียดสูง การตรวจจับที่แม่นยำ
- การตรวจจับความละเอียดสูงระดับเมกะพิกเซลช่วยให้การวัดอุณหภูมิอินฟราเรดครอบคลุมมุมมองและพื้นที่ที่กว้างขึ้น
- เมื่อเฝ้าระวังการเปลี่ยนแปลงอุณหภูมิเล็กน้อย รายละเอียดความร้อนของเป้าหมายจะถูกเปิดเผยอย่างชัดเจนยิ่งขึ้น
- ครบวงจรและมีประสิทธิภาพ
- พัฒนาด้วยตัวตรวจจับอินฟราเรดแบบไม่เย็นขนาดใหญ่ระดับบนสุด
- ผสานรวมกับอัลกอริทึมประมวลผลภาพขั้นสูงหลายตัวเพื่อปรับปรุงคุณภาพของภาพ
- ความแม่นยำในการวัดอุณหภูมิสูงถึง ±3°C หรือ ±3% รองรับช่วง -20°C ถึง 150°C และ 0 ถึง 550°C พร้อมส่วนขยายที่ปรับแต่งได้
- การกำหนดค่าที่หลากหลาย การรวมระบบที่รวดเร็ว
- รองรับโหมดเอาต์พุตภาพที่หลากหลาย รวมถึง DVP และ BT.1120
- เอาต์พุตข้อมูลภาพ RAW/YUV พร้อมการควบคุมพอร์ตอนุกรม
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | COIN1212R |
| ตัวบ่งชี้ตัวตรวจจับ IR | |
| วัสดุไวแสง | VOx |
| ความละเอียด | 1280*1024 |
| ขนาดพิกเซล | 12µm |
| การตอบสนองสเปกตรัม | 8µm ~ 14µm |
| NETD ทั่วไป | ≤40mK/F1.0/25°C |
| การประมวลผลภาพ | |
| อัตราเฟรมดิจิทัล | 30Hz |
| เวลาเริ่มต้น | 6 วินาที |
| วิดีโออะนาล็อก | / |
| วิดีโอดิจิทัล | RAW/YUV422/TMP |
| อัลกอริทึมภาพ | การแก้ไขความไม่สม่ำเสมอ (NUC) การลดสัญญาณรบกวน 3 มิติ (3DNR) การลดสัญญาณรบกวน 2 มิติ (DNS) การบีบอัดช่วงไดนามิก (DRC) การเพิ่มความคมชัดของขอบ (EE) |
| การแสดงผลภาพ | 10 ประเภท (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot) |
| ซอฟต์แวร์ PC | |
| ซอฟต์แวร์ ICC | การควบคุมโมดูลและการแสดงผลวิดีโอ |
| ไฟฟ้า | |
| อินเทอร์เฟซภายนอกมาตรฐาน | 50 พิน: DF40C-50DP-0.4V(51), (HRS, ชาย) |
| บอร์ดขยาย | USB3.0 |
| อินเทอร์เฟซการสื่อสาร | TTL-232 |
| อินเทอร์เฟซวิดีโอดิจิทัล | DVP16/BT.1120/MIPI |
| แรงดันไฟฟ้า | 4.5~5.5V |
| การใช้พลังงานทั่วไป | 1.0W |
| การวัดอุณหภูมิ | |
| อุณหภูมิในการทำงาน | -10°C~+50°C |
| ช่วงการวัดอุณหภูมิ | -20°C~150°C, 0°C~550°C; รองรับการปรับแต่งและการขยาย |
| ความแม่นยำในการวัดอุณหภูมิ | ค่าที่มากกว่าของ ±2°C / ±2% |
| การวัดอุณหภูมิบางส่วน | รองรับการแสดงค่าสูงสุด ต่ำสุด และค่าเฉลี่ยของพื้นที่วัดอุณหภูมิ |
| SDK | Android/Windows/Linux; บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
| กลไก | |
| ขนาดแกนเปลือย (มม.) | 14 มม./19 มม./25 มม.: 25.4 มม.*25.4 มม.*19.3 มม. 35 มม./50 มม./100 ม.: 35.4 มม.*35.4 มม.*17.8 มม. |
| น้ำหนักแกนเปลือย (ก.) | 14 มม./19 มม./25 มม.: 19.7±1 ก. 35 มม./50 มม./100 ม.: 32.5±1 ก. |
| ความสามารถในการปรับตัวต่อสภาพแวดล้อม | |
| อุณหภูมิในการทำงาน | -40°C~+70°C |
| อุณหภูมิในการจัดเก็บ | -45°C~+85°C |
| ความชื้น | 5%~95%, ไม่ควบแน่น |
| การสั่นสะเทือน | 5.35grms, การสั่นสะเทือนแบบสุ่ม, 3 แกน |
| แรงกระแทก | คลื่นไซน์ครึ่ง, 40g/11ms, ทิศทางการกระแทก 3 แกน, 6 ทิศทาง |
| การรับรอง | ROHS2.0/REACH |
| เลนส์ออปติคัล | |
| เลนส์ออปติคัล | โฟกัสคงที่แบบ Athermal: 14 มม./19 มม./24 มม. |
| ระดับการป้องกัน | IP67 (เลนส์ด้านหน้า) |
การใช้งานในอุตสาหกรรม
โมดูลภาพอินฟราเรด COIN1212R ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมไฟฟ้า, Machine Vision, การตรวจสอบอาคาร, ปิโตรเคมีโลหะ ฯลฯ
บริการที่เป็นมาตรฐาน
- เอกสารครบถ้วน: คู่มือผลิตภัณฑ์, คู่มือการตั้งค่า, และเอกสารอ้างอิงการเลือก. เริ่มต้นได้โดยไม่ต้องคาดเดา.
- ความช่วยเหลือในการพัฒนาและการทดสอบ: การทดสอบแบบรวมตัวอย่าง, การประเมินประสิทธิภาพ, และการตรวจสอบพารามิเตอร์ทำได้ง่าย.
- ชุดเครื่องมือสำหรับนักพัฒนาขั้นสูง: SDKs, APIs, อัลกอริทึม, และเครื่องมือดีบักสำหรับการรวมระบบเชิงลึก.
- การสนับสนุนทางเทคนิคระยะไกล: การสนับสนุนตลอด 24 ชั่วโมงทุกวัน--การตอบสนองที่รวดเร็วและการแก้ไขปัญหาที่สำคัญอย่างทันท่วงที.
- การรับประกัน: ชิ้นส่วนดั้งเดิมและการปฏิบัติตามกระบวนการที่เข้มงวดเพื่อคืนประสิทธิภาพสูงสุด.
คำถามที่พบบ่อย
1. เกี่ยวกับตัวตรวจจับอินฟราเรดแบบบรรจุภัณฑ์เซรามิก
กระบวนการบรรจุภัณฑ์เซรามิกคล้ายกับการบรรจุภัณฑ์โลหะ ซึ่งเป็นเทคโนโลยีการบรรจุภัณฑ์ตัวตรวจจับอินฟราเรดที่สมบูรณ์ เมื่อเทียบกับการบรรจุภัณฑ์โลหะ ปริมาตรและน้ำหนักของตัวตรวจจับที่บรรจุจะลดลงอย่างมาก สำหรับการบรรจุภัณฑ์เซรามิก วงจรการอ่านค่ามีฟังก์ชันปรับอุณหภูมิการทำงานอัตโนมัติและไม่ต้องการการรักษาเสถียรภาพของ TEC.
2. การบรรจุภัณฑ์ระดับเวเฟอร์
การบรรจุภัณฑ์ระดับเวเฟอร์ หรือที่เรียกว่าการบรรจุภัณฑ์ขนาดระดับเวเฟอร์ ได้กลายเป็นส่วนสำคัญของเทคโนโลยีการบรรจุภัณฑ์ขั้นสูงในอุตสาหกรรมเซมิคอนดักเตอร์ การบรรจุภัณฑ์ระดับเวเฟอร์ (WLP) คือกระบวนการบรรจุภัณฑ์สุญญากาศสูงโดยตรงบนเวเฟอร์ MEMS ทั้งหมด จากนั้นจึงทำการสลักและตัดเพื่อสร้างตัวตรวจจับอินฟราเรดเดี่ยว ดำเนินการขั้นตอนการบรรจุภัณฑ์และการทดสอบส่วนใหญ่หรือทั้งหมดโดยตรงบนเวเฟอร์ตัวตรวจจับ IR ก่อนการตัด เป็นแพ็คเกจขนาดชิปที่ได้รับการปรับปรุงซึ่งตอบสนองความต้องการด้านขนาดเล็ก น้ำหนักเบา พกพาสะดวก มือถือ ราคาไม่แพง และประสิทธิภาพการผลิตสูง
