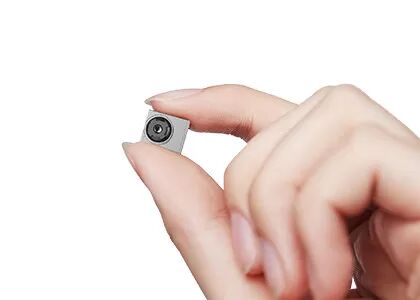

โมดูลถ่ายภาพทางความร้อนแบบไม่เย็นขนาดเล็ก OEM ด้วยความละเอียด 256x192 และ 12μm Pixel Pitch LWIR Thermal Camera Module

  • OEM Small Size Uncooled Thermal Imaging Module with 256x192 Resolution and 12μm Pixel Pitch LWIR Thermal Camera Module
สถานที่กำเนิด จีน
ชื่อแบรนด์ SensorMicro
ได้รับการรับรอง ISO9001:2015; RoHS; Reach
หมายเลขรุ่น TIMO212
จำนวนสั่งซื้อขั้นต่ำ 1 ชิ้น
ราคา ต่อรองได้
เงื่อนไขการชำระเงิน ที/ที
รายละเอียดสินค้า
ปณิธาน 256x192 สนามพิกเซล 12μm
ช่วงสเปกตรัม 8~14ไมโครเมตร ช่วงอุณหภูมิ -20°C~+550°C
โหมดโฟกัส โฟกัสฟรี ข้อมูลเอาต์พุต ดิบ 14 บิต
เน้น

คอร์ภาพความร้อน 256x192

,

โครงการถ่ายภาพความร้อนขนาดเล็ก 12um

,

โมดูลกล้องอุณหภูมิอินฟราเรด OEM
ฝากข้อความ
รายละเอียดสินค้า
หน่วยถ่ายภาพความร้อน LWIR ที่ไม่เย็นด้วยน้ําหนักเบา มีความละเอียด 256 × 192 และขนาดพิกเซล 12 μm

โมดูลการถ่ายภาพ IR TIMO212 ที่ไม่เย็น หรือยังเรียกว่า โมดูลความร้อนที่ไม่เย็น เป็นส่วนหนึ่งของครอบครัวโมดูลกล้องอินฟราเรด TIMO ที่พัฒนาโดย SensorMicroมันมีตัวตรวจจับอินฟราเรดขนาดเล็กมาก 256 × 192 / 12 μm (WLP) ที่ครอบคลุมช่วงความยาวคลื่นยาวนานจาก 8 ถึง 14 ไมครอน.
ด้วยเทคโนโลยี WLP โมดูลกล้องไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า TIMO212 สามารถสร้างโครงสร้างขนาดเล็กมาก และมีราคาต่ําสุด โดยยังสามารถให้ความรู้สึกสูงขึ้นและมีคุณภาพภาพภาพภาพสูงขึ้นในราคาที่คุ้มค่า,ทําให้ลูกค้าสามารถเลือกชนิดที่เหมาะสมที่สุด ตามความต้องการของตนเอง
เนื่องจากโครงสร้างที่ปรับปรุงได้อย่างสมบูรณ์แบบ หัวแหลมกล้องความร้อน TIMO212 ได้ถูกใช้อย่างแพร่หลายในอุปกรณ์การถ่ายภาพความร้อนอินฟราเรด เช่น การถ่ายภาพความร้อน, การป้องกันโรคระบาด, อุปกรณ์ฉลาด, AIoT และอื่นๆ.

ลักษณะหลัก
โมดูล Ultra-Miniature ราคาถูก พร้อม Optimization SWaP-C สุดยอด
  • หน่วยถ่ายภาพความร้อนในอินฟราเรดระดับการเริ่มต้น, ทําให้สามารถใช้งานภาพความร้อนพื้นฐานได้ด้วยประสิทธิภาพค่าใช้จ่ายสูงสุด
  • ขนาดเล็ก, น้ําหนักเบา และใช้พลังงานน้อย เหมาะสําหรับการบูรณาการในอุปกรณ์ขนาดเล็ก
ตัวเลือกแสงยืดหยุ่น การวัดอุณหภูมิที่แม่นยํา
  • มีตัวเลือกเลนส์หลายแบบให้เลือก รวมถึงเลนส์มุมกว้างและเลนส์โทร
  • การวัดอุณหภูมิความแม่นยําสูง มีความแม่นยําถึง ± 2 °C; รองรับการติดตามอุณหภูมิทั้งภูมิภาคและเต็มกรอบ
การบูรณาการง่าย การพัฒนาเร็ว
  • รองรับอินเตอร์เฟซภาพ DVP ซึ่งเข้ากันได้กับแพลตฟอร์มที่จํากัดต่าง ๆ
  • สอดคล้องกับมาตรฐานสิ่งแวดล้อม RoHS 2.0
รายละเอียดสินค้า
รุ่นTIMO212
การแก้ไข256×192
ขนาดพิกเซล12 μm
การตอบสนองทางสายสี8 ‰ 14 μm
โหมดโฟกัสเสรีใจ
เลนส์ (HFOV / FL)17.5 ° / 10 มิลลิเมตร25° / 7 มม.56 ° / 3.2 มม.90° / 2.1 มม.
น้ําหนัก (g)5.1 ± 044.4 ± 042 ± 024.8 ± 04
ขนาด (มิลลิเมตร, ไม่รวม FPC)16 × 14 × 1816x14x14614x12x9816 คูณ 14 คูณ 156
จํานวน PIN40 PIN
ข้อมูลผลิต14 บิต Raw
อัตราเฟรมธ อร์โมแกรฟี: 25 Hz, ภาพถ่าย: 50 Hz
ระยะวัดอุณหภูมิ-20°C ถึง +550°C (-20°C ถึง +150°C)
ความแม่นยําในการวัดอุณหภูมิมากกว่า ± 2 °C / ± 2%
อุณหภูมิการทํางาน-20°C ถึง +60°C
ความชื้น5% 85%
อุณหภูมิในการเก็บ-45°C ถึง +85°C
การรับรองRoHS 2.0 / REACH
การใช้งานในอุตสาหกรรม

หลักกล้องความร้อน TIMO212 ถูกใช้อย่างแพร่หลายในหลายๆ ด้าน รวมถึงเทอร์โมกราฟี, แฮร์ดแวร์ฉลาด, อาคารฉลาด, บ้านฉลาด, AIoT และอื่นๆ อีกมากมาย

TIMO212 uncooled LWIR thermal imaging module shown in industrial application context
สินค้า IR ของเรา
  • ความรู้สึกสูงและการทํางานที่ดีเทคโนโลยีชั้นนําในโลกในอุตสาหกรรมอินฟราเรด
  • เครื่องตรวจจับอินฟราเรดหลากหลาย✅ ทั้งตัวตรวจจับ IR ที่ไม่เย็นและที่เย็นในรูปแบบและขนาดพิกเซลที่แตกต่างกัน
  • การผลิตปริมาณเพื่อให้การจัดส่งเร็ว- 3 เส้นการผลิตที่มีศักยภาพการผลิตต่อปีสูงสุดถึงล้านตัวตรวจจับ
FAQs
1ความแตกต่างระหว่างการถ่ายภาพทางความร้อนและการถ่ายภาพทางสายตาเกี่ยวกับเลนส์คืออะไร?

ความแตกต่างหลักคือเลนส์ถ่ายภาพความร้อนต้องทําจากวัสดุพิเศษ แสงความร้อนอินฟราเรดไม่สามารถผ่านกระจก (ซิลิคอน)และวัสดุโลหะอื่นๆซึ่งทําให้ราคาของเลนส์ถ่ายภาพความร้อนสูงกว่าของเลนส์แสง ซึ่งเพิ่มราคาของอุปกรณ์ทั้งหมด

2ความแตกต่างระหว่างการถ่ายภาพทางความร้อนและการถ่ายภาพทางสายตาเกี่ยวกับหลักการถ่ายภาพคืออะไร?

หลักการการถ่ายภาพของพวกมันก็เหมือนกันโดยพื้นฐาน เครื่องถ่ายภาพจับคลื่นแสงในช่วงความยาวคลื่นที่แน่นอน ในธรรมชาติ ระยะความยาวคลื่นของแสงที่มองเห็นได้มีตั้งแต่ 0.39 μm ถึง 0.78 μmขณะที่ระยะความยาวคลื่นของรังสีความร้อนอินฟราเรดคือ 0.75 μm ถึง 1000 μm ตราบใดที่อุณหภูมิเป้าหมายสูงกว่าศูนย์สมบูรณ์ (-273 °C) จะมีรังสีอินฟราเรด
