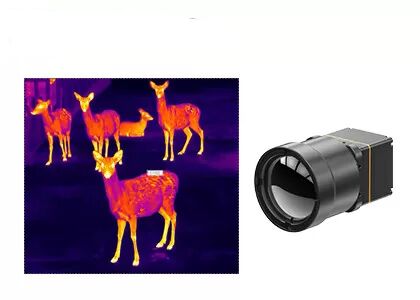

แกนกล้องความร้อน LWIR กลางแจ้ง 640x512 25.4mm×25.4mm×35mm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xปณิธาน | 640x512 | การใช้พลังงาน | 0.8W |
---|---|---|---|
ช่วงสเปกตรัม | 8~14μm | สนามพิกเซล | 12μm |
สพธอ | <40mK | อัตราเฟรม | 25Hz/30Hz |
แสงสูง | แกนกล้องความร้อน 25.4 มม. × 25.4 มม.,แกน LWIR 640x512,แกน LWIR กลางแจ้ง |
แกนกล้องความร้อน LWIR กลางแจ้ง 640x512 25.4mm×25.4mm×35mm
โมดูลระบายความร้อน TWIN612 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย Global Sensor Technology
โดดเด่นด้วยอาร์เรย์พิกเซล 640x512 พร้อมระยะพิทช์พิกเซล 12 µm แกนกล้องนี้ให้ภาพความละเอียดสูงพิเศษที่ทั้งมีประสิทธิภาพและเชื่อถือได้ พร้อมความไวต่ออุณหภูมิที่ยอดเยี่ยมและช่วงไดนามิกกว้างถึง 14 บิต
ไม่ว่าคุณจะต้องการการถ่ายภาพความร้อนเพื่อความปลอดภัยและการเฝ้าระวัง การตรวจสอบในอุตสาหกรรม หรือการถ่ายภาพทางการแพทย์ แกนกล้องอินฟราเรดแบบไม่ระบายความร้อนขนาด 640x512/12µm เป็นโซลูชันประสิทธิภาพสูงที่สามารถตอบสนองความต้องการของแอปพลิเคชันของคุณได้อย่างง่ายดาย
แกนกล้องอินฟราเรดที่ไม่ระบายความร้อนขนาด 640x512/12µm เป็นเทคโนโลยีการถ่ายภาพความร้อนขั้นสูงที่ให้ภาพคุณภาพสูงและประสิทธิภาพที่ยอดเยี่ยมในแพ็คเกจขนาดกะทัดรัดและใช้งานง่าย
- ขนาดเล็ก: 25.4mm×25.4mm×35mm
- น้ำหนักเบา : 25g
- NETD ทั่วไป <40mk
- ถ่ายภาพความร้อนได้คมชัด
- การใช้พลังงานทั่วไปต่ำถึง 0.8W
แบบอย่าง | TWIN612/ร |
ประสิทธิภาพของเครื่องตรวจจับ IR | |
ปณิธาน | 640×512 |
ขนาดพิกเซล | 12μm |
ช่วงสเปกตรัม | 8~14μm |
NETD ทั่วไป | <40mK |
การประมวลผลภาพ | |
อัตราเฟรม | 25Hz/30Hz |
เวลาเริ่มต้น | 6 วินาที |
วิดีโออะนาล็อก | PAL/NTSC |
วิดีโอดิจิทัล | YUV/BT.656/LVDS/USB2.0 |
การแสดงภาพ | รวม 11 ชิ้น (ไวท์ร้อน/ลาวา/เหล็กไหล/น้ำ/เหล็กร้อน/การแพทย์/อาร์กติก/Rainbow1/Rainbow2/แดงร้อน/ดำร้อน) |
อัลกอริทึมรูปภาพ | NUC/3D/2D/DRC/EE |
ข้อมูลจำเพาะทางไฟฟ้า | |
อินเทอร์เฟซภายนอกมาตรฐาน | 50pin_HRS |
อินเทอร์เฟซการสื่อสาร | RS232/USB2.0 |
การจ่ายแรงดัน | 4~5.5V |
การใช้พลังงานโดยทั่วไป | 0.8W |
การวัดอุณหภูมิ | |
ช่วงอุณหภูมิในการทำงาน | -10 ℃ ~ 50 ℃ |
ช่วงการวัดอุณหภูมิ | -20℃~150℃, 0℃~550℃ |
ความแม่นยำในการวัดอุณหภูมิ | มากกว่า ±2℃ หรือ ±2% |
เอสดีเค | วินโดวส์/ลินุกซ์;บรรลุการวิเคราะห์สตรีมวิดีโอและการแปลงจากสีเทาเป็นอุณหภูมิ |
ลักษณะทางกายภาพ | |
ขนาด (มม.) | 25.4×25.4×35 (ไม่มีเลนส์) |
น้ำหนัก | 25g (ไม่รวมเลนส์) |
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40℃~+70℃ |
อุณหภูมิในการจัดเก็บ | -45℃~+85℃ |
ความชื้น | 5%~95% ไม่มีการควบแน่น |
การสั่นสะเทือน | 5.35 กรัม 3 แกน |
ช็อก | ฮาล์ฟไซน์เวฟ, 40 ก./11 มิลลิวินาที, 3 แกน, 6 ทิศทาง |
เลนส์ | |
เลนส์เสริม | ความร้อนคงที่: 13 มม |
โมดูลถ่ายภาพความร้อน TWIN612/R ถูกนำไปใช้ในด้านของการถ่ายภาพความร้อน, การตรวจสอบความปลอดภัย, UAV Payloads, Robots, Intelligent Hardware, ADAS, Firefighting & Rescue
1. เครื่องตรวจจับอินฟราเรดทำงานอย่างไร
เครื่องตรวจจับอินฟราเรดทำงานโดยการตรวจจับรังสีแม่เหล็กไฟฟ้าในช่วงอินฟราเรดกลไกการตรวจจับที่แน่นอนจะแตกต่างกันไปตามประเภทของเครื่องตรวจจับอินฟราเรด
เครื่องตรวจจับความร้อนทำงานโดยการวัดการเปลี่ยนแปลงของอุณหภูมิที่เกิดจากการดูดซับรังสีอินฟราเรดตัวอย่างเช่น ไมโครโบโลมิเตอร์ประกอบด้วยเมทริกซ์ขององค์ประกอบตัวต้านทานขนาดเล็กที่ไวต่อความร้อนเมื่อรังสีอินฟราเรดถูกดูดกลืนโดยเครื่องตรวจจับ จะทำให้อุณหภูมิขององค์ประกอบตัวต้านทานเพิ่มขึ้น ส่งผลให้เกิดการเปลี่ยนแปลงของความต้านทานไฟฟ้าที่สามารถตรวจจับและแปลงเป็นภาพได้
ในทางกลับกัน เครื่องตรวจจับโฟตอนทำงานโดยแปลงโฟตอนจากรังสีอินฟราเรดเป็นสัญญาณไฟฟ้าตัวตรวจจับโฟตอนทั่วไปสองประเภทคือตัวตรวจจับโฟโตโวลตาอิกและโฟโตคอนดักเตอร์เครื่องตรวจจับไฟฟ้าโซลาร์เซลล์สร้างแรงดันไฟฟ้าเมื่อโฟตอนอินฟราเรดถูกดูดกลืน ในขณะที่ตัวนำแสงจะเพิ่มการนำไฟฟ้าเมื่อโฟตอนถูกดูดกลืน
ตัวตรวจจับอินฟราเรดยังสามารถใช้กลไกการตรวจจับอื่นๆ เช่น ไพโรอิเล็กทริก ซึ่งการเปลี่ยนแปลงของอุณหภูมิทำให้เกิดประจุในวัสดุ หรือผลกระทบของเทอร์โมอิเล็กทริก ซึ่งความแตกต่างของอุณหภูมิระหว่างวัสดุสองชนิดทำให้เกิดแรงดันไฟฟ้า
สัญญาณเอาต์พุตจากเครื่องตรวจจับอินฟราเรดสามารถประมวลผลและแสดงเป็นรูปภาพได้ ซึ่งสามารถนำไปใช้ประโยชน์ได้หลากหลาย เช่น การถ่ายภาพความร้อนในทางการแพทย์หรืออุตสาหกรรม การสำรวจสภาพแวดล้อมจากระยะไกล และการสแกนความร้อนในระบบรักษาความปลอดภัย
